メカニカル部品技術窓口
確定しました
適用チューブ外径1(φ)
~mm- 8
適用チューブ外径2(φ)
~mm- 6
タイプ
~mmCAD
- 2D
出荷日
- すべて
- 3日以内
クイック継手スタンダード ステンレスSUS303仕様 違径2重ワイ
- 通常単価(税別)
- 2,872円
- 税込単価
- 3,159円
ワンタッチでスピーディーにチューブの脱着が可能なステンレスSUS303仕様 違...
詳細情報を確認するSUS303-UWD8-6の仕様・寸法情報
商品情報
外形図

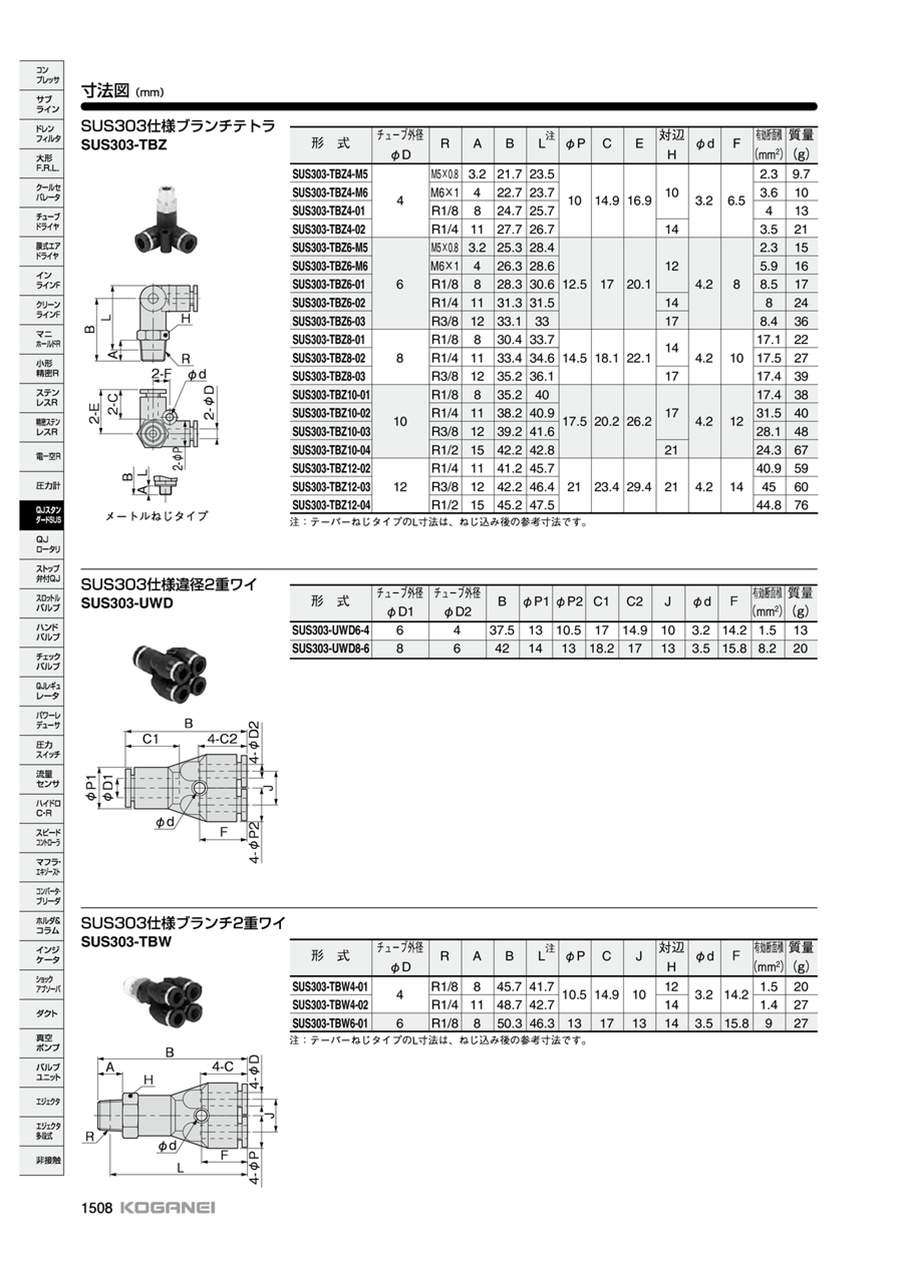

寸法図
製品仕様
外観
規格表
| 型番 | チューブ外径 φD1 | チューブ外径 φD2 | B | φP1 | φP2 | C1 | C2 | J | φd | Ｆ | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SUS303-UWD6-4 | 6 | 4 | 37.5 | 13 | 10.5 | 17 | 14.9 | 10 | 3.2 | 14.2 | 1.5 | 13 |
| SUS303-UWD8-6 | 8 | 6 | 42 | 14 | 13 | 18.2 | 17 | 13 | 3.5 | 15.8 | 8.2 | 20 |
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
ワンタッチでスピーディーにチューブの脱着が可能なステンレスSUS303仕様 違径2重ワイタイプ。
【特長】
・53タイプ640種の豊富な形状とサイズで小形から中・大形まできめ細かな対応が可能。
・ワンタッチでスピーディーに接続が可能。
・ナイロンチューブ・ウレタンチューブの共用化、ねじ部のシール化など使いやすさを基調としている。
・Cr20%、Mo2%ステンレスを使用しているので、強度が必要な場合、腐蝕しやすい雰囲気内で使用する場合に適している。
・シール材には合成ゴム（H-NBR）を使用。
・ナイロンチューブ・ウレタンチューブの共用化。
・ねじ部のシール化など使いやすさを重視。
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適。
