クイック継手スタンダード ステンレスSUS303仕様 ユニオンティー
- 通常単価(税別)
- 1,610円
- 税込単価
- 1,771円
ワンタッチでスピーディーにチューブの脱着が可能なステンレスSUS303仕様ユニ...
詳細情報を確認する
SUS303-UT6の仕様・寸法情報
商品情報
外形図

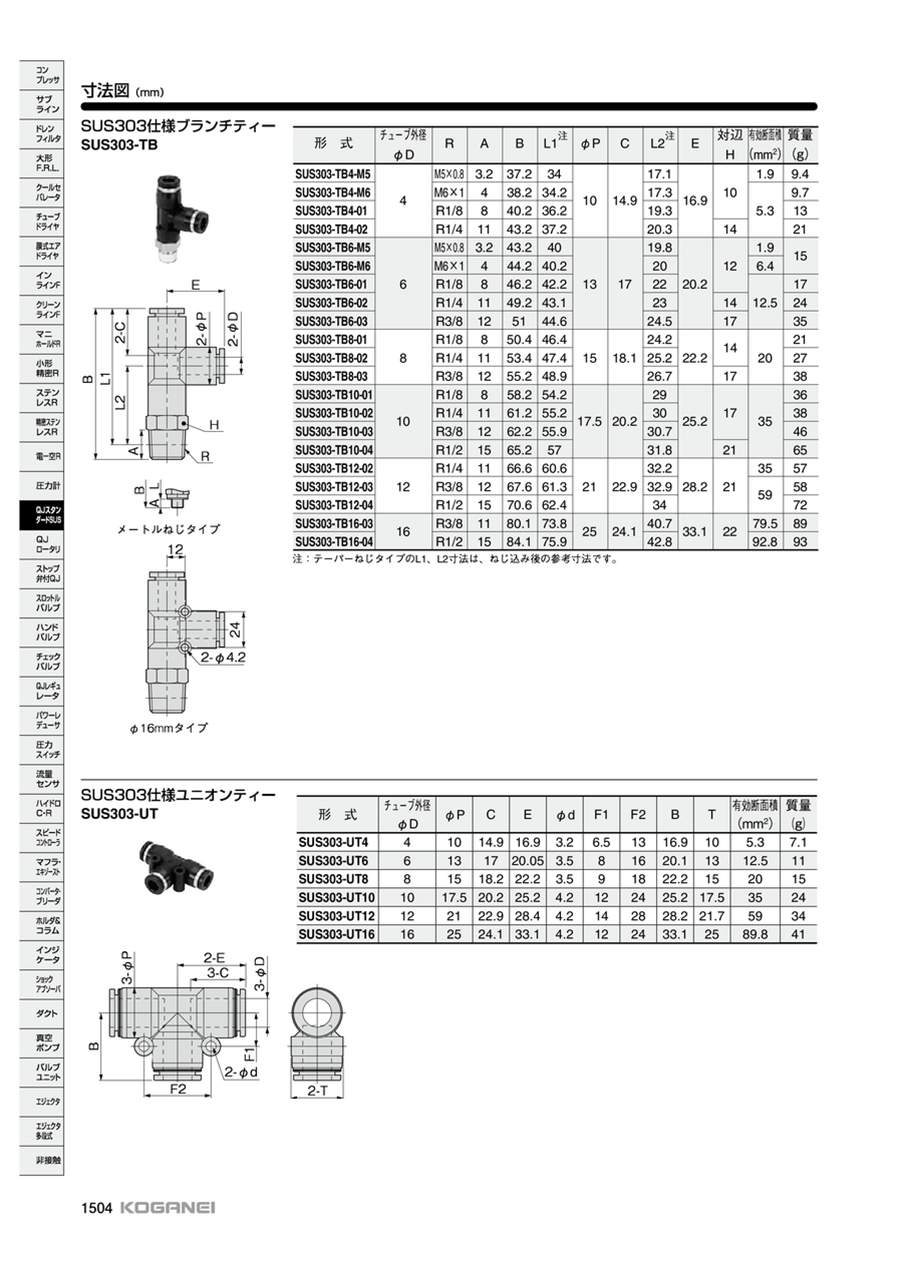

寸法図
製品仕様
外観
規格表
| 型番 | チューブ外径 φD | φP | C | E | φd | F1 | F2 | B | T | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SUS303-UT4 | 4 | 10 | 14.9 | 16.9 | 3.2 | 6.5 | 13 | 16.9 | 10 | 5.3 | 7.1 |
| SUS303-UT6 | 6 | 13 | 17 | 20.05 | 3.5 | 8 | 16 | 20.1 | 13 | 12.5 | 11 |
| SUS303-UT8 | 8 | 15 | 18.2 | 22.2 | 3.5 | 9 | 18 | 22.2 | 15 | 20 | 15 |
| SUS303-UT10 | 10 | 17.5 | 20.2 | 25.2 | 4.2 | 12 | 24 | 25.2 | 17.5 | 35 | 24 |
| SUS303-UT12 | 12 | 21 | 22.9 | 28.4 | 4.2 | 14 | 28 | 28.2 | 21.7 | 59 | 34 |
| SUS303-UT16 | 16 | 25 | 24.1 | 33.1 | 4.2 | 12 | 24 | 33.1 | 25 | 89.8 | 41 |
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
ワンタッチでスピーディーにチューブの脱着が可能なステンレスSUS303仕様ユニオンティータイプ。
【特長】
・豊富な形状とサイズで小形から中・大形まで対応。
・ワンタッチでスピーディーに接続可能。
・Cr20%、Mo2%ステンレスを使用しているので、強度が必要な場合、腐蝕しやすい雰囲気内で使用する場合に適している。
・シール材には合成ゴム（H-NBR）を使用。
・ナイロンチューブ・ウレタンチューブの共用化。
・ねじ部のシール化など使いやすさを重視。
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適。
