コガネイ

クイック継手スタンダードステンレスSUS303仕様ユニオンストレート

カタログ |

数量スライド割引
当日出荷可能

この商品のFAQをみる（2件）

通常単価(税別): 1,206円

税込単価: 1,327円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

ワンタッチでスピーディーにチューブの脱着が可能なステンレスSUS303仕様ユニ...

本体材質
標準(PBT)
シール材材質
標準(NBR)
周囲温度 (℃)
0::60
使用流体
空気
継手種類
ユニオン同径
ユニオン同径
ユニオンストレート
種類
ワンタッチ継手
本体色
黒
対応継手タイプ
スタンダード
推奨チューブ
ナイロンチューブ・ウレタンチューブ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番:

SUS303-US8

解除

SUS303-US8の仕様・寸法情報

本体材質

標準(PBT)

シール材材質

標準(NBR)

周囲温度(℃)

0～60

使用流体

空気

継手種類

ユニオン同径

ユニオンストレート

種類

ワンタッチ継手

適用チューブ外径1(φ)

本体色

黒

対応継手タイプ

スタンダード

推奨チューブ

ナイロンチューブ・ウレタンチューブ

商品情報
型番リスト
詳細情報
カタログ

商品情報

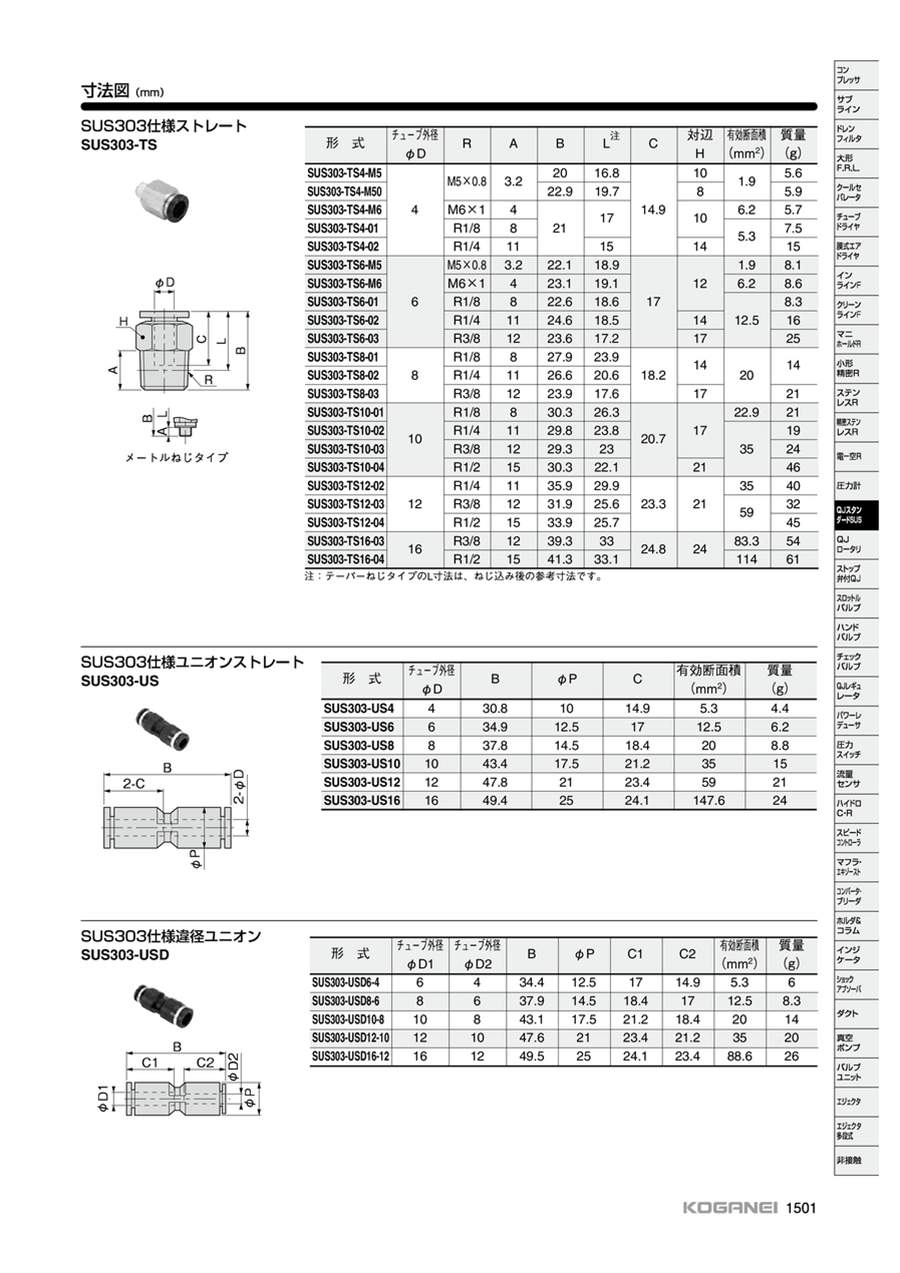

外形図

寸法図

製品仕様

外観

規格表

型番	チューブ外径 φD	B	φP	C	有効断面積（mm²）	質量（g）
SUS303-US4	4	30.8	10	14.9	5.3	4.4
SUS303-US6	6	34.9	12.5	17	12.5	6.2
SUS303-US8	8	37.8	14.5	18.4	20	8.8
SUS303-US10	10	43.4	17.5	21.2	35	15
SUS303-US12	12	47.8	21	23.4	59	21

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数

型番

SUS303-US8

適用チューブ外径1

(φ)

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

1,206円

( 1,327円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ワンタッチでスピーディーにチューブの脱着が可能なステンレスSUS303仕様ユニオンストレートタイプの継手。
【特長】
・Cr20%、Mo2%ステンレスを使用し、強度が必要な場合、腐蝕しやすい雰囲気内で使用する場合に最適。
・シール材には合成ゴム（H-NBR）を使用。
・ナイロンチューブ・ウレタンチューブの共用化。
・使いやすさを重視。
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

商品担当おすすめ

コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。
コガネイ
チューブホルダ THシリーズ
複数のチューブを簡単に結束できるチューブホルダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クイック継手スタンダードステンレスSUS303仕様ユニオンストレートの型番SUS303-US8のページです。型番SUS303-US8に関する仕様情報を記載しております。

クイック継手スタンダードステンレスSUS303仕様ユニオンストレートのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qねじの締め付け力は？

推奨締め付けトルクはM3:0.7Nm、M5 1.5～1.9Nmとなっております。他のねじサイズはカタログに記載しております。

Qチューブ径はあっているのですが継手から抜ける場合がある。

チューブを切断する場合、直角に切断されているか、斜めだと継手のつめに十分に引っ掛からず圧をかけると抜ける場合があります。また外径に傷が無いこと、チューブエンドまで差し込まれているか確認下さい。
