コガネイ

クイック継手スタンダード UYシリーズユニオンワイ【1～10個入り】

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（2件）

通常単価(税別): 487円～8,263円

税込単価: 536円～9,089円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・ワンタッチでスピーディーにチューブの脱着が可能なストレートタイプ。・...

本体材質
標準(PBT)
シール材材質
標準(NBR)
周囲温度 (℃)
0::60
使用流体
空気
継手種類
ユニオン同径
ユニオン同径
ユニオンワイ
種類
ワンタッチ継手
本体色
黒
NCU仕様
なし
対応継手タイプ
スタンダード
推奨チューブ
ナイロンチューブ・ウレタンチューブ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

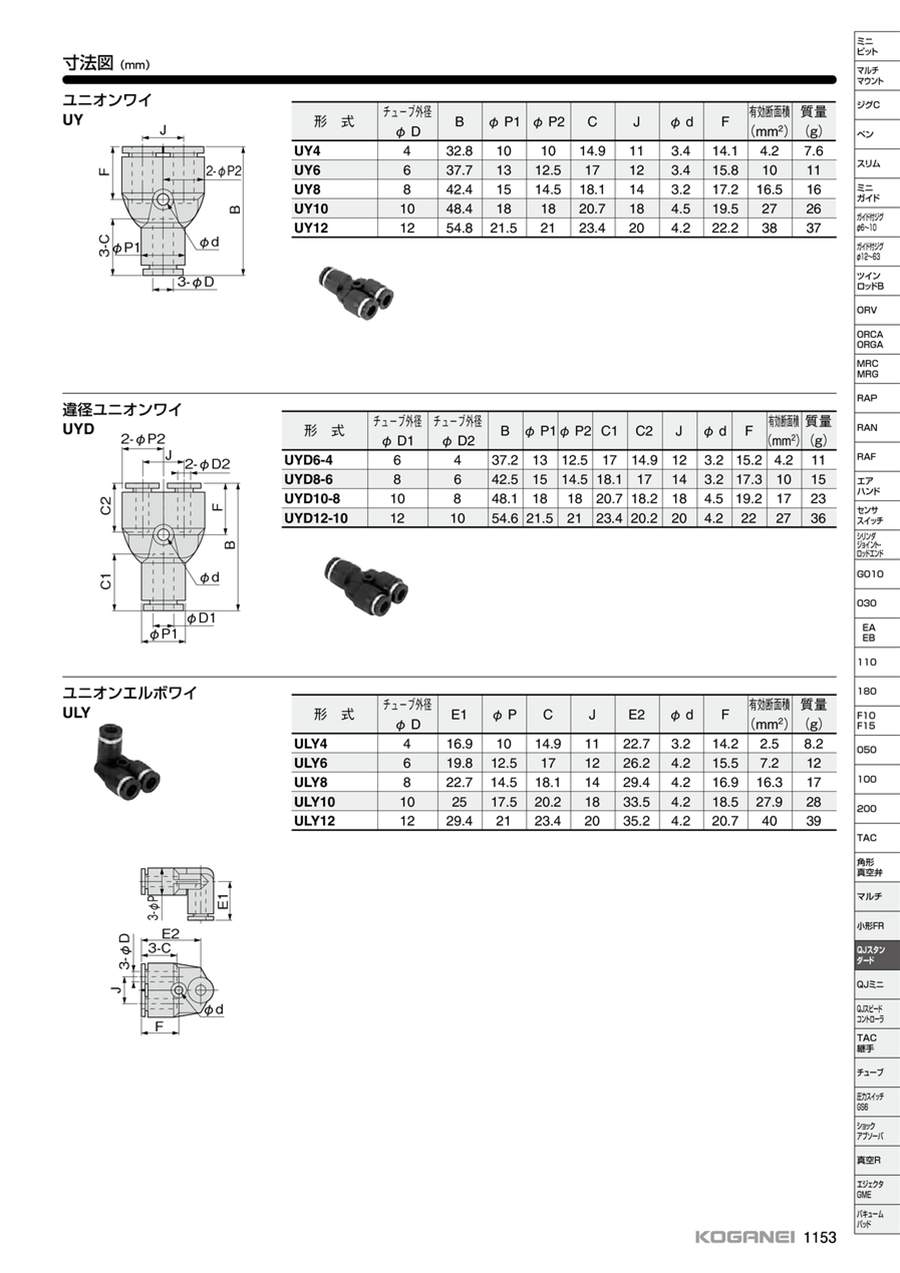

UYの寸法図

UYシリーズユニオンワイの寸法図

開放リングの寸法図

スタンダードタイプ

ミニタイプ

製品仕様

UYシリーズユニオンワイの外観

項目	適用チューブサイズ
項目	φ1.8、φ3	φ4、φ6、φ8、φ10、φ12、φ16
使用流体	空気
最高使用圧力	0.9MPa
使用真空圧力	-100kPa
使用遇度範囲	0～60℃
推奨チューブ^注	ウレタンチューブ	ウレタンチューブ、ナイロンチューブ

備考:ガスケットまたはシール剤付
注意:チューブはコガネイのものを使用すること。チューブの外径精度は、呼称寸法の±0.1mm以内のものを使用すること
また、コガネイ導電性ウレタンチューブU2A-Bは使用不可

規格表

型番	チューブ外径 φD	B	φP1	φP2	C	J	φd	F	有効断面積（mm²）	質量（g）
UY4	4	32.8	10	10	14.9	11	3.4	14.1	4.2	7.6
UY6	6	37.7	13	12.5	17	12	3.4	15.8	10	11
UY8	8	42.4	15	14.5	18.1	14	3.2	17.2	16.5	16
UY10	10	48.4	18	18	20.7	18	4.5	19.5	27	26
UY12	12	54.8	21.5	21	23.4	20	4.2	22.2	38	37

開発秘話

発売以来、数十年経過しており、信頼と実績があります。
幅広い業界に採用されています。

型番リスト

表示件数

型番

注文停止中

注文停止中

適用チューブ外径1

(φ)

禁油仕様

最小発注数量

8	なし	1個
8	あり	1パック 10個入り
10	なし	1パック 10個入り
10	あり	1パック 10個入り
12	なし	1個
12	あり	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

487円 ( 536円 )	在庫品1日目当日出荷可能
5,997円 ( 6,597円 )	在庫品1日目当日出荷可能
4,997円 ( 5,497円 )	在庫品1日目当日出荷可能
6,146円 ( 6,761円 )	9日目
1,177円 ( 1,295円 )	在庫品1日目当日出荷可能
8,263円 ( 9,089円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・ワンタッチでスピーディーにチューブの脱着が可能なストレートタイプ。
・53タイプ640種の豊富な形状とサイズで小形から中・大形まできめ細かな対応ができる。
・ワンタッチでスピーディーに接続ができる。
・ナイロンチューブ・ウレタンチューブの共用化、ねじ部のシール化など使いやすさを基調としている。
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。
コガネイ
チューブホルダ THシリーズ
複数のチューブを簡単に結束できるチューブホルダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クイック継手スタンダード UYシリーズユニオンワイのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qねじの締め付け力はどれくらいでしょうか？

推奨締め付けトルクはM3:0.7Nm、M5 1.5～1.9Nmとなっております。

Qチューブ径はあっているのですが継手から抜ける場合があるのはなぜですか？

チューブを切断する場合、直角に切断されているか、斜めだと継手のつめに十分に引っ掛からず圧をかけると抜ける場合があります。また外径に傷が無いこと、チューブエンドまで差し込まれているかご確認下さい。
