クイック継手スタンダード UWDシリーズ 違径2重ワイ【10個入り】
- 通常単価(税別)
- 5,065円～7,084円
- 税込単価
- 5,572円～7,792円
ワンタッチでスピーディーにチューブの脱着が可能な違径2重ワイタイプの継手。【特...
詳細情報を確認する
商品情報
外形図
寸法図
製品仕様
外観
| 項目 | 適用チューブサイズ | |
|---|---|---|
| φ1.8、φ3 | φ4、φ6、φ8、φ10、φ12、φ16 | |
| 使用流体 | 空気 | |
| 最高使用圧力 | 0.9MPa | |
| 使用真空圧力 | -100kPa | |
| 使用温度範囲 | 0～+60℃ | |
| 推奨チューブ | ウレタンチューブ | ウレタンチューブ・ナイロンチューブ |
内部構造と主要部材質
樹脂本体（ポリブチレンテレフタレート）、チューブエンド、ロック爪（ステンレス）、開放リング（ガラス入りPBT）、チューブ、ガイドリンク（黄銅、無電解ニッケルめっき）、弾性体スリーブ（NBR）、Oリング（NBR）、シーロック加工、金属本体（黄銅、無電解ニッケルめっき）※M3ねじの場合（快削鋼、無電解ニッケルめっき）

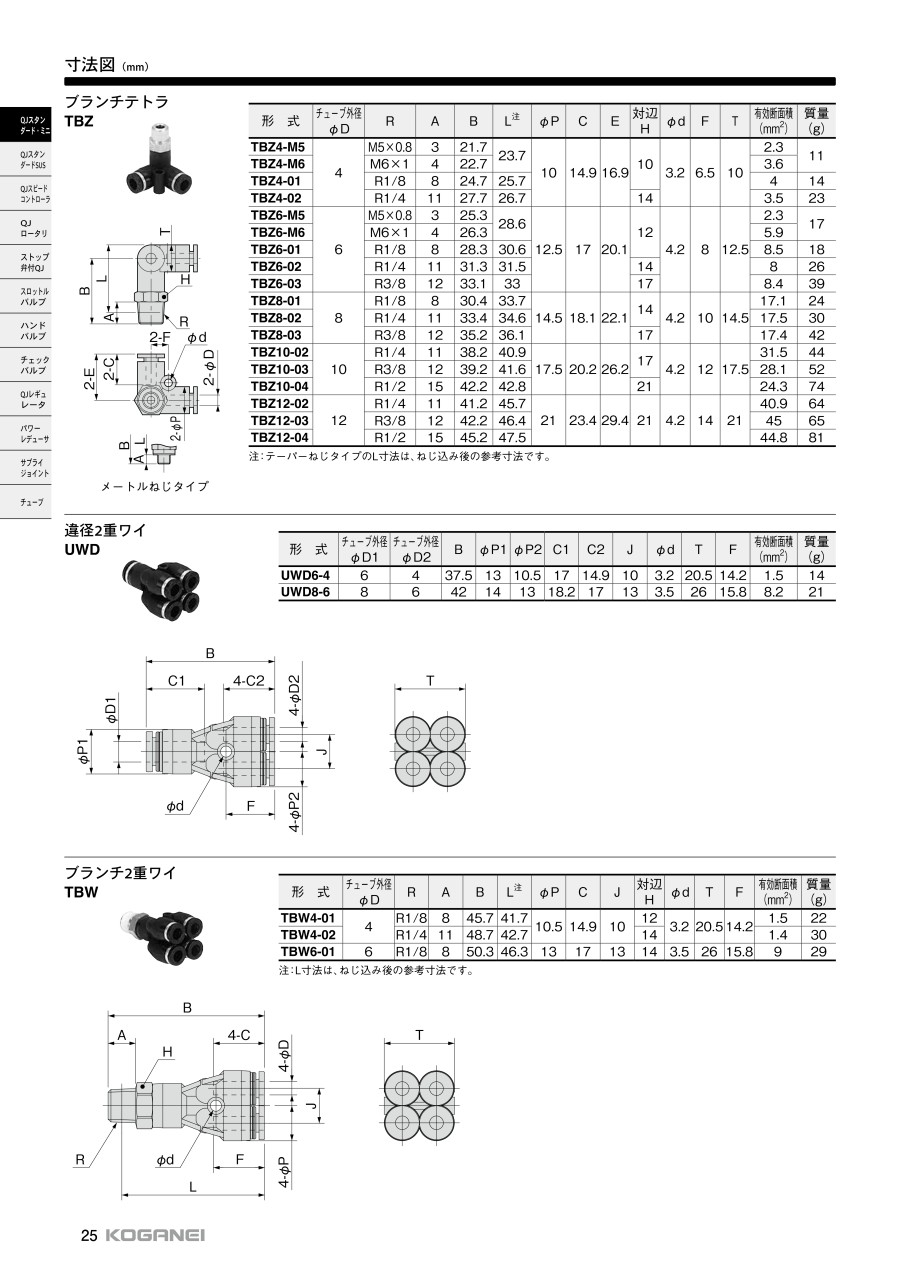

規格表
| 型番 | チューブ外径 φ D1 | チューブ外径 φ D2 | B | φ P1 | φ P2 | C1 | C2 | J | φ d | F | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UWD6-4 | 6 | 4 | 37.5 | 13 | 10.5 | 17 | 14.9 | 10 | 3.2 | 14.2 | 1.5 | 14 |
| UWD8-6 | 8 | 6 | 42 | 14 | 13 | 18.2 | 17 | 13 | 3.5 | 15.8 | 8.2 | 21 |
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
ワンタッチでスピーディーにチューブの脱着が可能な違径2重ワイタイプの継手。
【特長】
・ナイロンチューブ・ウレタンチューブの共用化。
・ねじ部のシール化など使いやすさを重視。
・豊富な形状とサイズで小形から中・大形まできめ細かな対応ができる。
・ワンタッチでスピーディーに接続ができる。
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適。
商品担当おすすめ
- 【発注単位数量についてのご案内】発注単位数量は10個単位となります。
