クイック継手スタンダード USDシリーズ 違径ユニオン【1～10個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 357円～5,400円
- 税込単価
- 393円～5,940円
【特長】・ワンタッチでスピーディーにチューブの脱着が可能な違径ユニオンタイプ・...
詳細情報を確認する
商品情報
外形図
製品仕様
外観
| 項目 | 適用チューブサイズ | |
|---|---|---|
| φ1.8、φ3 | φ4、φ6、φ8、φ10、φ12、φ16 | |
| 使用流体 | 空気 | |
| 最高使用圧力 | 0.9MPa | |
| 使用真空圧力 | -100kPa | |
| 使用温度範囲 | 0～60℃ | |
| 推奨チューブ注 | ウレタンチューブ | ウレタンチューブ、ナイロンチューブ |
備考:ガスケットまたはシール剤付
注意:チューブはコガネイのものを使用すること。チューブの外径精度は、呼称寸法の±0.1mm以内のものを使用すること
また、導電性ウレタンチューブU2A-Bは使用不可

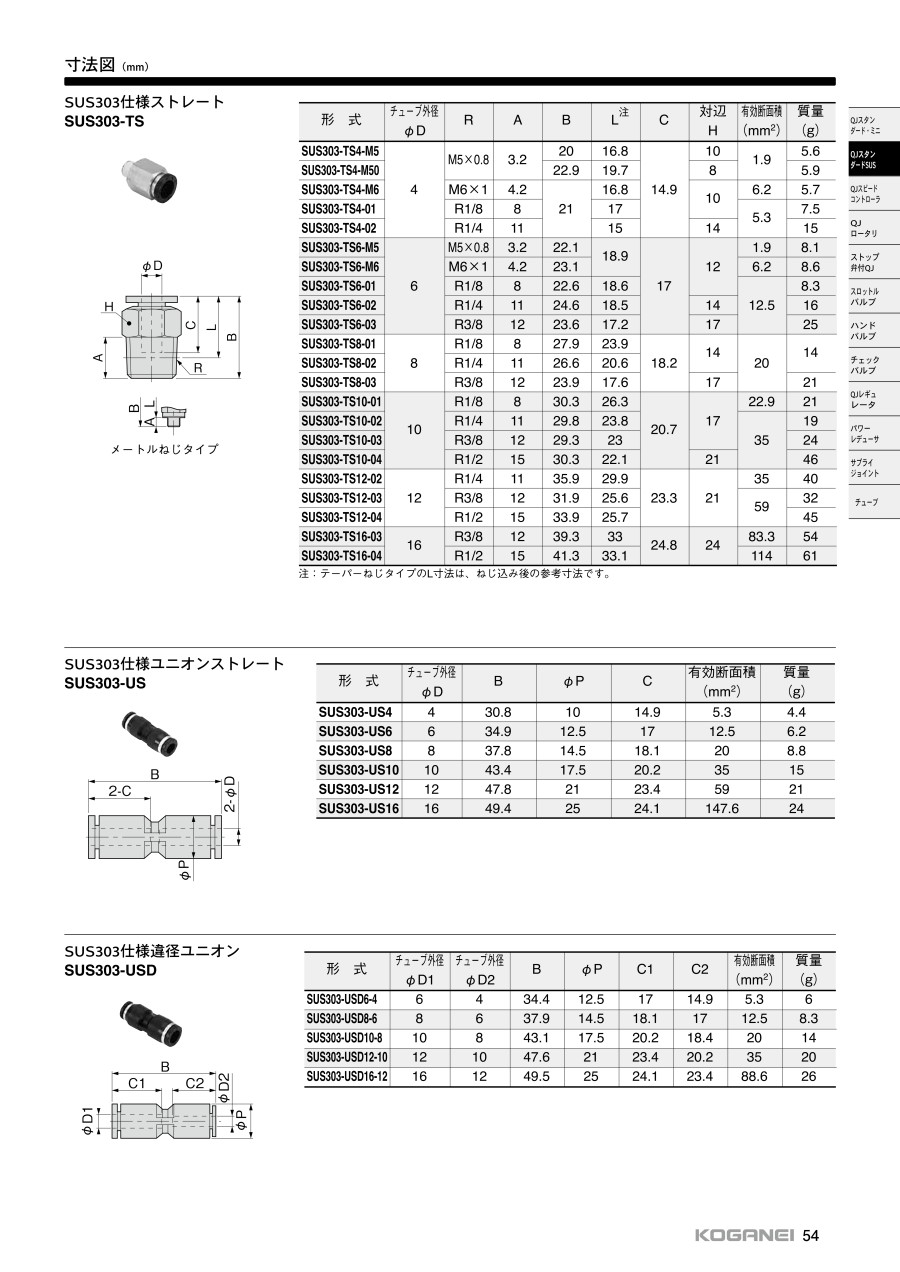

規格表
| 型番 | チューブ外径 φD1 | チューブ外径 φD2 | B | φP | C1 | C2 | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|
| USD6-4 | 6 | 4 | 34.4 | 12.5 | 17 | 14.9 | 5.3 | 6.4 |
| USD8-6 | 8 | 6 | 37.9 | 14.5 | 18.1 | 17 | 12.5 | 8.8 |
| USD10-8 | 10 | 8 | 43.1 | 17.5 | 20.2 | 18.4 | 20 | 14 |
| USD12-10 | 12 | 10 | 47.6 | 21 | 23.4 | 20.2 | 35 | 21 |
| USD16-12 | 16 | 12 | 49.5 | 25 | 24.1 | 23.4 | 88.6 | 27 |
開発秘話
発売以来、数十年経過しており、信頼と実績があります。
幅広い業界に採用されています。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
357円 ( 393円 ) | 在庫品1日目当日出荷可能 |
5,308円 ( 5,839円 ) | 在庫品1日目当日出荷可能 |
485円 ( 534円 ) | 在庫品1日目当日出荷可能 |
5,016円 ( 5,518円 ) | 5日目 |
5,400円 ( 5,940円 ) | 3日目 |
3,399円 ( 3,739円 ) | 在庫品1日目当日出荷可能 |
4,423円 ( 4,865円 ) | 10日目 |
詳細情報
基本情報
【特長】
・ワンタッチでスピーディーにチューブの脱着が可能な違径ユニオンタイプ
・53タイプ640種の豊富な形状とサイズで小形から中・大形まできめ細かな対応ができる
・ワンタッチでスピーディーに接続ができる
・ナイロンチューブ・ウレタンチューブの共用化、ねじ部のシール化など使いやすさを基調としている
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適
