クイック継手スタンダード UEDシリーズ 違径トリプル【10個入り】
- 通常単価(税別)
- 5,497円～8,597円
- 税込単価
- 6,047円～9,457円
ワンタッチでスピーディーにチューブの脱着が可能な違径トリプルタイプの継手。【特...
詳細情報を確認する
未確定：候補が2型番あります。
商品情報

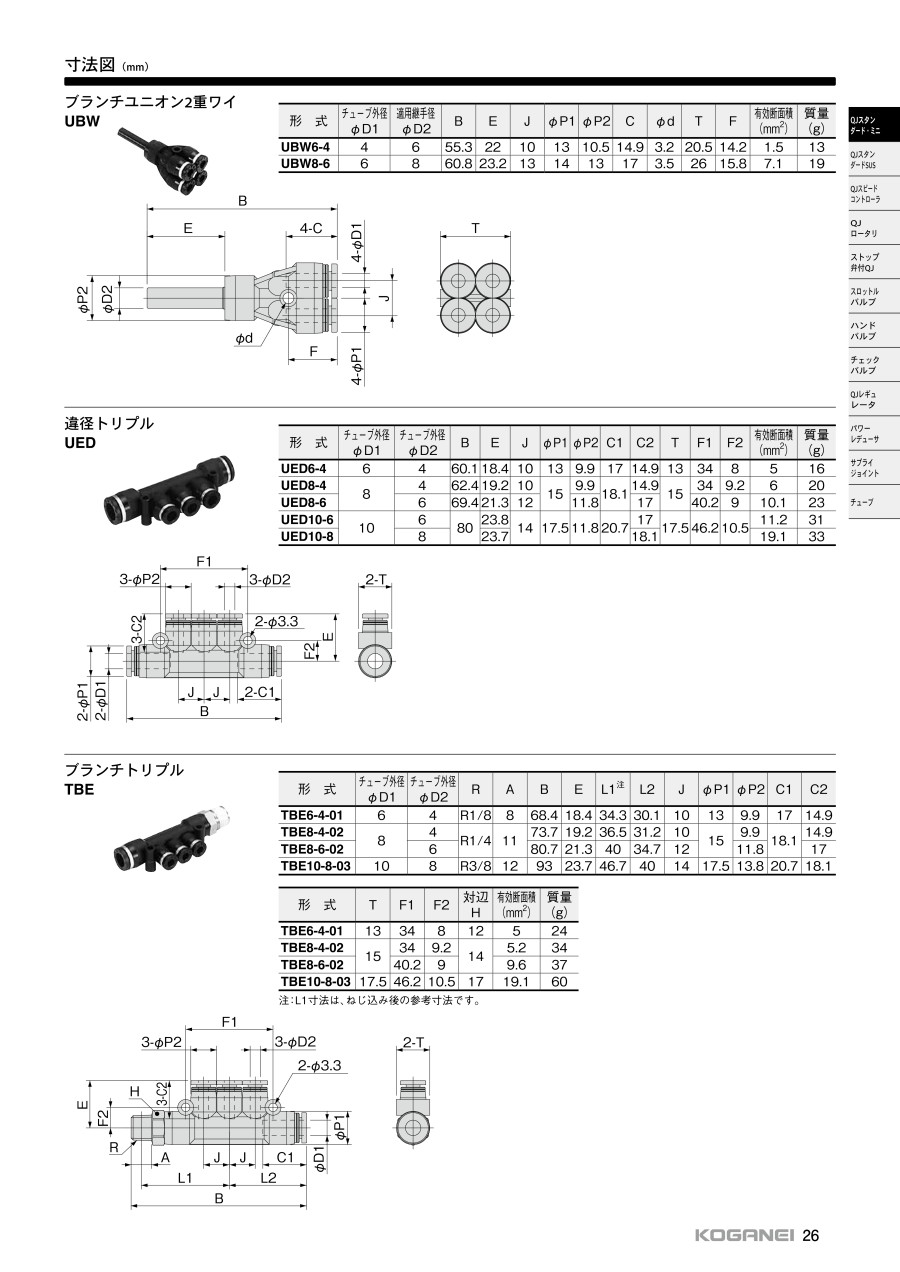

外形図
寸法図
製品仕様
外観
規格表
| 型番 | チューブ外径 φD1 | チューブ外径 φD2 | B | E | J | φP1 | φP2 | C1 | C2 | F1 | F2 | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UED6-4 | 6 | 4 | 60.1 | 18.4 | 10 | 13 | 10 | 17 | 14.9 | 34 | 8 | 5 | 16 |
| UED8-4 | 8 | 4 | 62.4 | 19.2 | 10 | 15 | 10 | 18.1 | 14.9 | 34 | 9.2 | 6 | 20 |
| UED8-6 | 6 | 69.4 | 21.3 | 12 | 13 | 17 | 40.2 | 9 | 10.1 | 23 | |||
| UED10-6 | 10 | 6 | 80 | 23.8 | 14 | 17.5 | 15 | 20.7 | 17 | 46.2 | 10.5 | 11.2 | 31 |
| UED10-8 | 8 | 23.7 | 18.1 | 19.1 | 33 |
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
ワンタッチでスピーディーにチューブの脱着が可能な違径トリプルタイプの継手。
【特長】
・ナイロンチューブ・ウレタンチューブの共用化。
・ねじ部のシール化など使いやすさを重視。
・豊富な形状とサイズで小形から中・大形まできめ細かな対応ができる。
・ワンタッチでスピーディーに接続ができる。
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適。
商品担当おすすめ
- 【発注単位数量についてのご案内】発注単位数量は10個単位となります。
クイック継手スタンダード UEDシリーズ 違径トリプルのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qねじの締め付け力は？
A
推奨締め付けトルクはM3:0.7Nm、M5 1.5～1.9Nmとなっております。他のねじサイズはカタログに記載しております。
Qチューブ径はあっているのですが継手から抜ける場合がある。
A
チューブを切断する場合、直角に切断されているか、斜めだと継手のつめに十分に引っ掛からず圧をかけると抜ける場合があります。また外径に傷が無いこと、チューブエンドまで差し込まれているか確認下さい。
