クイック継手スタンダード UCシリーズ キャップ【10個入り】
- 通常単価(税別)
- 1,497円～1,997円
- 税込単価
- 1,647円～2,197円
ワンタッチでスピーディーにチューブの脱着が可能なキャップタイプの継手。【特長】...
詳細情報を確認する- NCU仕様
- なし
- 対応継手タイプ
- スタンダード
- 推奨チューブ
- ナイロンチューブ・ウレタンチューブ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が4型番あります。
商品情報
外形図

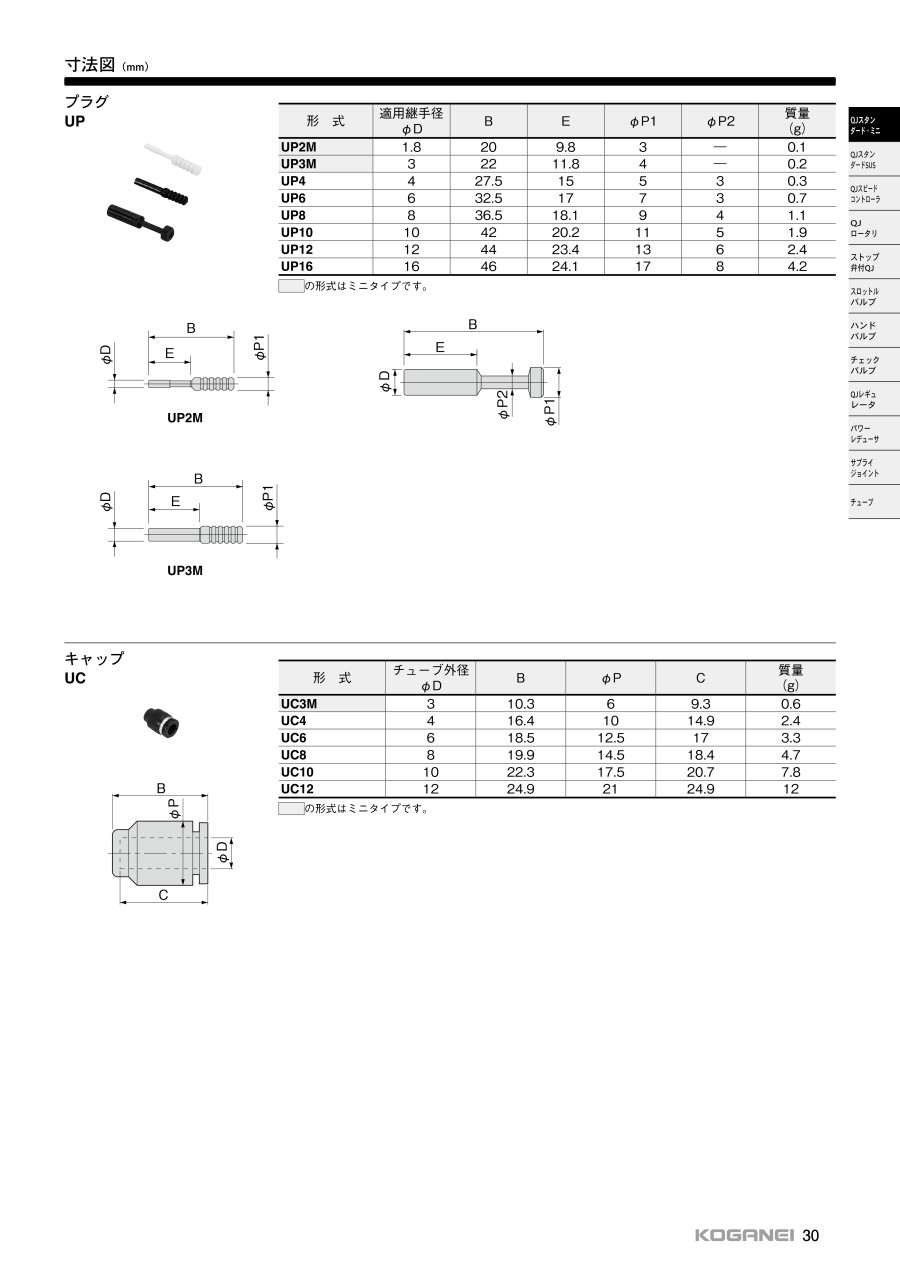

寸法図
製品仕様
外観
規格表
| 型番 | チューブ外径 φD | B | φP | C | 質量 （g） |
|---|---|---|---|---|---|
| UC4 | 4 | 16.4 | 10 | 14.9 | 2.4 |
| UC6 | 6 | 18.5 | 12.5 | 17 | 3.3 |
| UC8 | 8 | 19.9 | 14.5 | 18.4 | 4.7 |
| UC10 | 10 | 22.3 | 17.5 | 20.7 | 7.8 |
| UC12 | 12 | 24.9 | 21 | 23.4 | 12 |
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
ワンタッチでスピーディーにチューブの脱着が可能なキャップタイプの継手。
【特長】
・ナイロンチューブ・ウレタンチューブの共用化。
・使いやすさを重視。
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品担当おすすめ
- 【発注単位数量についてのご案内】発注単位数量は10個単位となります。
クイック継手スタンダード UCシリーズ キャップのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qねじの締め付け力は？
A
推奨締め付けトルクはM3:0.7Nm、M5 1.5～1.9Nmとなっております。他のねじサイズはカタログに記載しております。
Qチューブ径はあっているのですが継手から抜ける場合がある。
A
チューブを切断する場合、直角に切断されているか、斜めだと継手のつめに十分に引っ掛からず圧をかけると抜ける場合があります。また外径に傷が無いこと、チューブエンドまで差し込まれているか確認下さい。
