クイック継手スタンダード TTシリーズ ティー【5個入り】
TT16-03の仕様・寸法情報
本体材質
標準(PBT)
ねじ部材質
標準(黄銅)
シール材材質
標準(NBR)
周囲温度(℃)
0～60
使用流体
空気
継手種類
ねじ取付 分岐
ねじ取付 分岐
ティー
種類
ワンタッチ継手
適用チューブ外径1(φ)
16
ねじの呼び M
R3/8
本体色
黒
NCU仕様
なし
禁油仕様
なし
対応継手タイプ
スタンダード
推奨チューブ
ナイロンチューブ・ウレタンチューブ
-
-

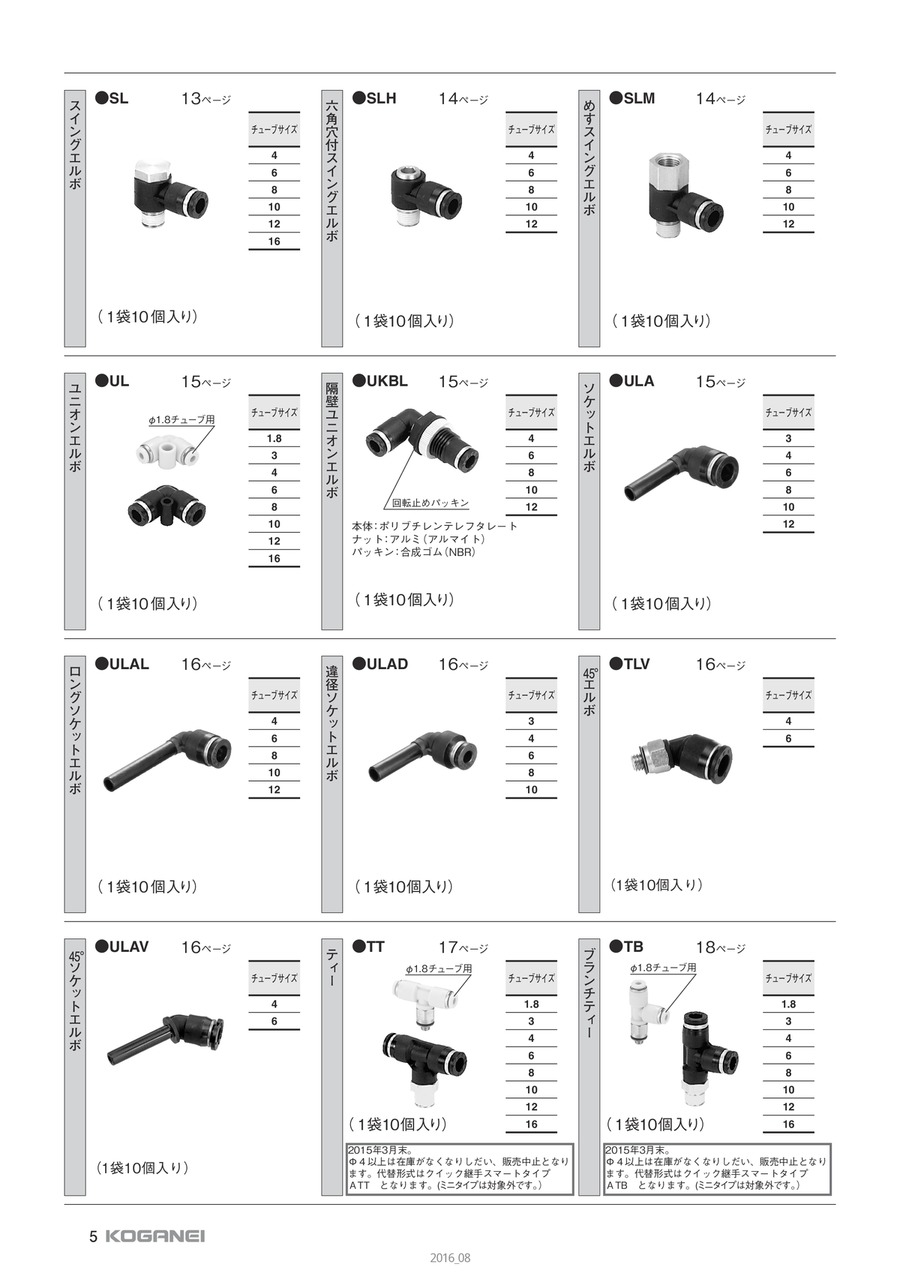

商品情報
外形図
寸法図（メートルねじ）
φ16（直径16mm）の寸法図
製品仕様
外観
規格表
| 型番 | チューブ外径 φD | R | A | B | L注 | φP | C | E | 対辺 H | 有効断面積（mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TT4-02 | 4 | R1/4 | 11 | 26.3 | 25.3 | 10 | 14.9 | 16.9 | 14 | 4.1 | 23 |
| TT6-M5 | 6 | M5×0.8 | 3 | 23 | 26.5 | 13 | 17 | 20.15 | 12 | 1.5 | 16 |
| TT6-M6 | M6×1 | 4 | 24 | 6.8 | |||||||
| TT6-01 | R1/8 | 8 | 26 | 28.5 | 10 | 18 | |||||
| TT6-02 | R1/4 | 11 | 29 | 29.5 | 14 | 26 | |||||
| TT6-03 | R3/8 | 12 | 30.8 | 31 | 17 | 39 | |||||
| TT8-01 | 8 | R1/8 | 8 | 26.3 | 29.8 | 15 | 18.4 | 22.4 | 14 | 16.5 | 23 |
| TT8-02 | R1/4 | 11 | 29.3 | 30.8 | 29 | ||||||
| TT8-03 | R3/8 | 12 | 31.1 | 32.3 | 17 | 42 | |||||
| TT10-02 | 10 | R1/4 | 11 | 36 | 38.7 | 17.5 | 20.2 | 25.2 | 17 | 30 | 42 |
| TT10-03 | R3/8 | 12 | 37 | 39.4 | 50 | ||||||
| TT10-04 | R1/2 | 15 | 40 | 40.6 | 21 | 72 | |||||
| TT12-02 | 12 | R1/4 | 11 | 38 | 42.5 | 21 | 22.9 | 28.4 | 21 | 30 | 61 |
| TT12-03 | R3/8 | 12 | 39 | 43.2 | 47 | 62 | |||||
| TT12-04 | R1/2 | 15 | 42 | 44.3 | 78 | ||||||
| TT16-03 | 16 | R3/8 | 11 | 47 | 53.2 | 25 | 24.1 | 33.1 | 22 | 80.1 | 93 |
| TT16-04 | R1/2 | 15 | 51 | 55.3 | 90.8 | 99 |
注：テーパーねじタイプのL寸法はねじ込み後の参考寸法。
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
ワンタッチでスピーディーにチューブの脱着が可能なティータイプ。
【特長】
・ナイロンチューブ・ウレタンチューブの共用化
・ねじ部のシール化など使いやすさを重視
・豊富な形状とサイズで小形から中・大形まできめ細かな対応ができる
・ワンタッチでスピーディーに接続ができる
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適
類似品類似品をすべて見る
商品担当おすすめ
クイック継手スタンダード TTシリーズ ティーの型番TT16-03のページです。
型番TT16-03に関する仕様情報を記載しております。
クイック継手スタンダード TTシリーズ ティーのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qねじの締め付け力は？
A
推奨締め付けトルクはM3:0.7Nm、M5 1.5～1.9Nmとなっております。他のねじサイズはカタログに記載しております。
Qチューブ径はあっているのですが継手から抜ける場合がある。
A
チューブを切断する場合、直角に切断されているか、斜めだと継手のつめに十分に引っ掛からず圧をかけると抜ける場合があります。また外径に傷が無いこと、チューブエンドまで差し込まれているか確認下さい。
