クイック継手スタンダード SLシリーズスイングエルボ【10個入り】

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 3,207円～6,282円

税込単価: 3,528円～6,910円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・ワンタッチでスピーディーにチューブの脱着が可能なスイングエルボタイプ...

本体材質
標準(PBT)
ねじ部材質
標準(黄銅)
シール材材質
標準(NBR)
周囲温度 (℃)
0::60
使用流体
空気
継手種類
ねじ取付方向
ねじ取付方向
エルボ
エルボ
ユニバーサルエルボ
種類
ワンタッチ継手
本体色
黒
NCU仕様
なし
禁油仕様
なし
対応継手タイプ
スタンダード
推奨チューブ
ナイロンチューブ・ウレタンチューブ

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

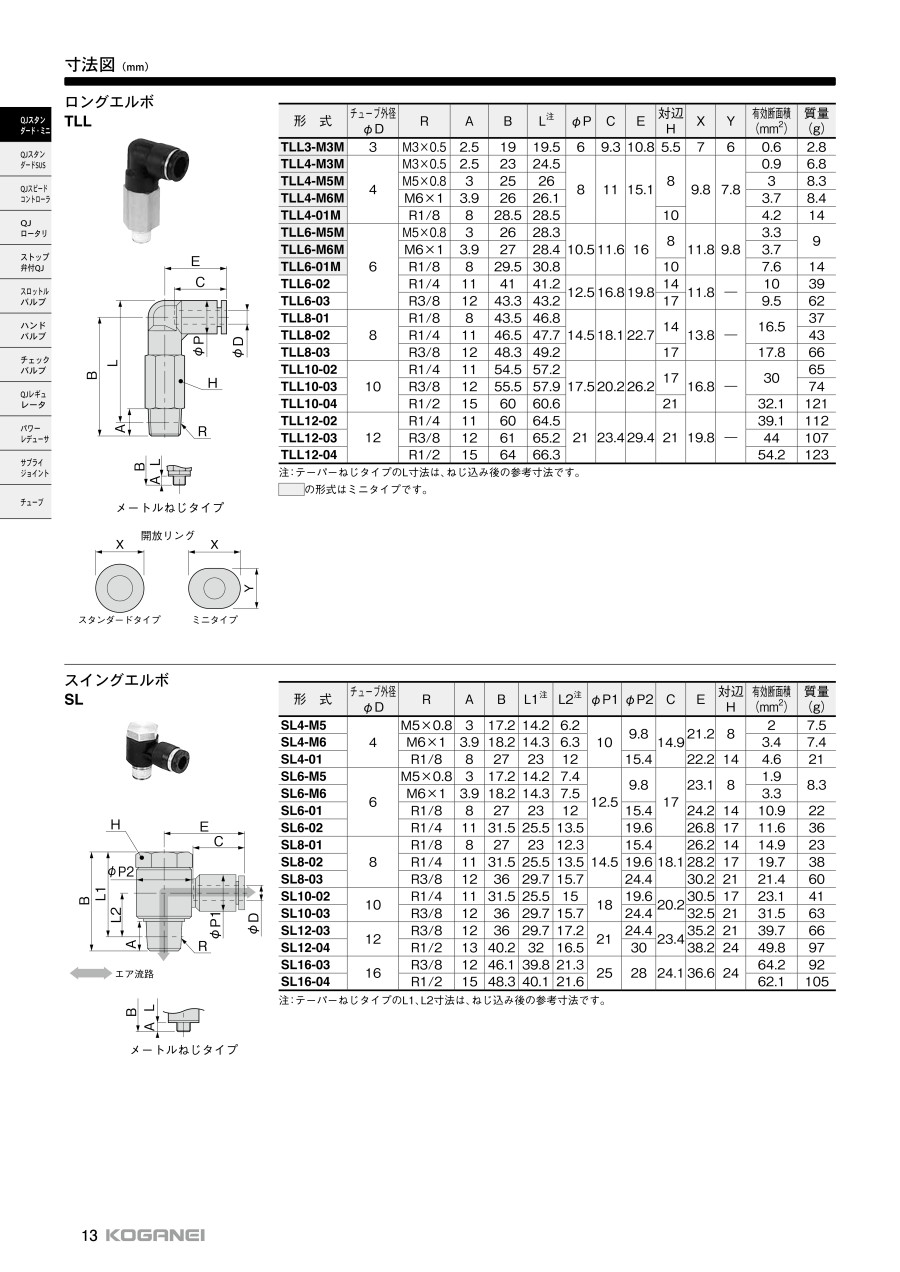

SLシリーズスイングエルボの寸法図

メートルねじタイプの寸法図

製品仕様

SLシリーズスイングエルボの外観

項目	適用チューブサイズ
項目	φ1.8、φ3	φ4、φ6、φ8、φ10、φ12、φ16
使用流体	空気
最高使用圧力	0.9MPa
使用真空圧力	-100kPa
使用温度範囲	0～60℃
推奨チューブ^注	ウレタンチューブ	ウレタンチューブ、ナイロンチューブ

備考 : ガスケットまたはシール剤付
注意 : チューブはコガネイのものを使用すること。チューブの外径精度は、呼称寸法の±0.1mm以内のものを使用すること
また、コガネイ導電性ウレタンチューブU2A - Bは使用不可

規格表

型番	チューブ外径 φD	R	A	B	L1^注	L2^注	φP1	φP2	C	E	対辺 H	有効断面積（mm²）	質量（g）
SL4-M5	4	M5×0.8	3	17.2	14.2	6.2	10	9.8	14.9	21.2	8	2	7.5
SL4-M6		M6×1	3.9	18.2	14.3	6.3		9.8		21.2	8	3.4	7.4
SL4-01		R1/8	8	27	23	12		15.4		22.2	14	4.6	21
SL6-M5	6	M5×0.8	3	17.2	14.2	7.4	12.5	9.8	17	23.1	8	1.9	8.3
SL6-M6		M6×1	3.9	18.2	14.3	7.5		9.8		23.1	8	3.3	8.3
SL6-01		R1/8	8	27	23	12		15.4		24.2	14	10.9	22
SL6-02		R1/4	11	31.5	25.5	13.5		19.6		26.8	17	11.6	36
SL8-01	8	R1/8	8	27	23	12	14.5	15.4	18.1	26.2	14	14.9	23
SL8-02		R1/4	11	31.5	25.5	13.5		19.6		28.2	17	19.7	38
SL8-03		R3/8	12	36	29.7	15.7		24.4		30.2	21	21.4	60
SL10-02	10	R1/4	11	31.5	25.5	15	18	19.6	20.2	30.5	17	23.1	41
SL10-03	10	R3/8	12	36	29.7	15.7	18	24.4	20.2	32.5	21	31.5	63
SL12-03	12	R3/8	12	36	29.7	17.2	21	24.4	23.4	35.2	21	39.7	66
SL12-04	12	R1/2	13	40.2	32	16.5	21	30	23.4	38.2	24	49.8	97
SL16-03	16	R3/8	12	46.1	39.8	21.3	25	28	24.1	36.6	24	64.2	92
SL16-04	16	R1/2	15	48.3	40.1	21.6	25	28	24.1	36.6	24	62.1	105

注意 : テーパーねじタイプのL1、L2寸法は、ねじ込み後の参考寸法
