クイック継手スタンダード SLMシリーズめすスイングエルボ【1～10個入り】

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 398円～6,474円

税込単価: 438円～7,121円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

ワンタッチでスピーディーにチューブの脱着が可能なめすスイングエルボタイプの継手...

本体材質
標準(PBT)
ねじ部材質
標準(黄銅)
シール材材質
標準(NBR)
周囲温度 (℃)
0::60
使用流体
空気
継手種類
ねじ取付方向
ねじ取付方向
エルボ
エルボ
メスユニバーサルエルボ
種類
ワンタッチ継手
本体色
黒
NCU仕様
なし
対応継手タイプ
スタンダード
推奨チューブ
ナイロンチューブ・ウレタンチューブ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

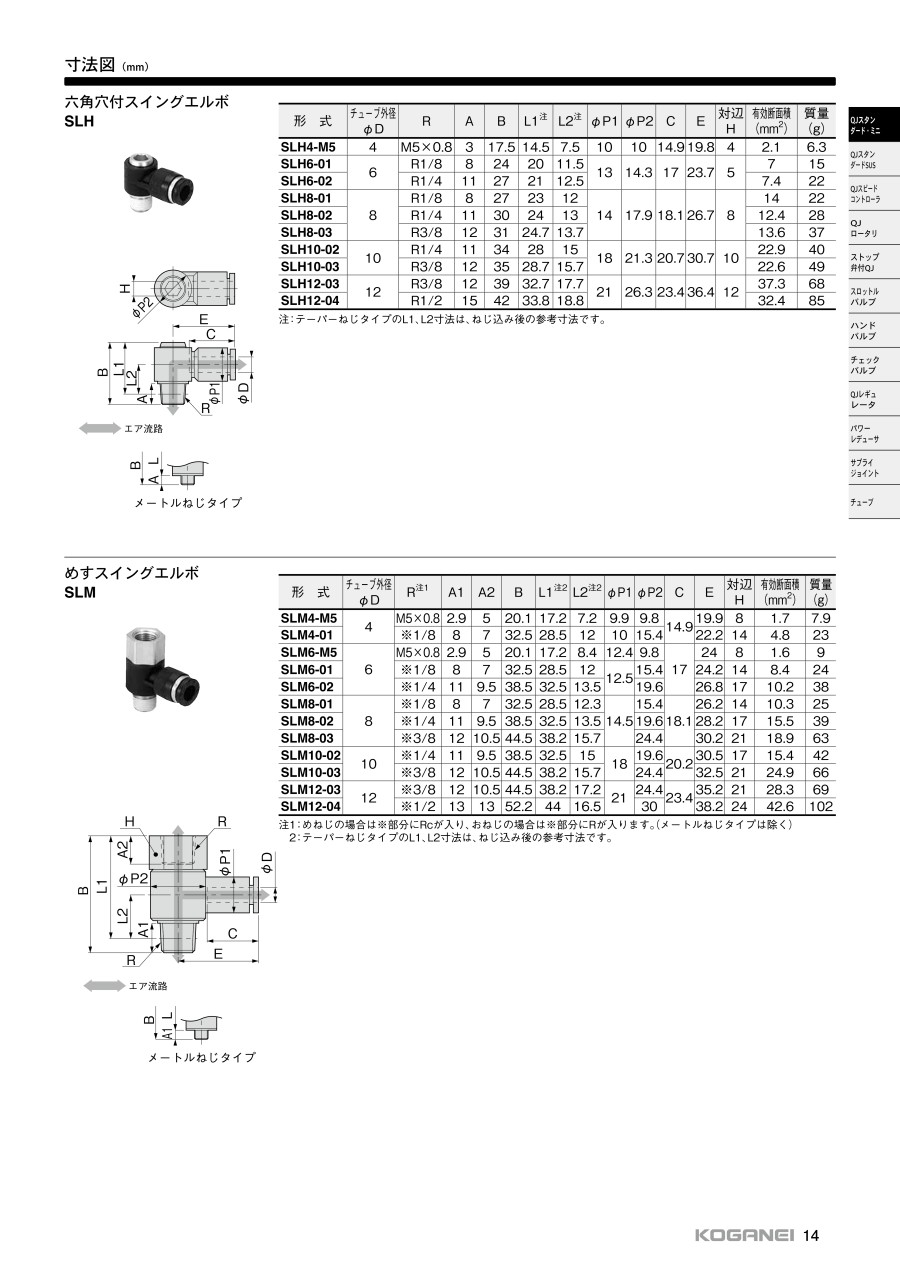

外形図

寸法図（メートルねじ）

製品仕様

外観

規格表

型番	チューブ外径 φD	R^注1	A1	A2	B	L1^注2	L2^注2	φP1	φP2	C	E	対辺 H	有効断面積（mm²）	質量（g）
SLM4-M5	4	M5×0.8	2.9	5	20.1	17.2	7.2	9.9	9.8	14.9	19.9	8	1.7	7.9
SLM4-01	4	※1/8	8	8	32.5	28.5	12	10	15.4	14.9	22.2	14	4.8	23
SLM6-M5	6	M5×0.8	2.9	5	20.1	17.2	8.4	12.4	9.8	17	24	8	1.6	9
SLM6-01		※1/8	8	8	32.5	28.5	12	12.5	15.4		24.2	14	8.4	24
SLM6-02		※1/4	11	11	38.5	32.5	13.5	12.5	19.6		26.8	17	10.2	38
SLM8-01	8	※1/8	8	8	32.5	28.5	12	14.5	15.4	18.1	26.2	14	10.3	25
SLM8-02		※1/4	11	11	38.5	32.5	13.5		19.6		28.2	17	15.5	39
SLM8-03		※3/8	12	12	44.5	38.2	15.7		24.4		30.2	21	18.9	63
SLM10-02	10	※1/4	11	11	38.5	32.5	15	18	19.6	20.2	30.5	17	15.4	42
SLM10-03	10	※3/8	12	12	44.5	38.2	15.7	18	24.4	20.2	32.5	21	24.9	66
SLM12-03	12	※3/8	12	12	44.5	38.2	17.2	21	24.4	23.4	35.2	21	28.3	69
SLM12-04	12	※1/2	13	15	52.2	44	16.5	21	30	23.4	38.2	24	42.6	102

注1：めねじの場合は※部分にRcが入りおねじの場合は※部分にRが入る（メートルねじは除く）
注2：テーパーねじタイプのL1、L2寸法はねじ込み後の参考寸法
