クイック継手スタンダード BBDシリーズ違径延長ソケット【10個入り】

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 2,354円～3,056円

税込単価: 2,589円～3,362円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・ナイロンチューブ・ウレタンチューブの共用化。・ねじ部のシール化など使...

接続種類
ねじ⇔ねじ接続
ねじの種類
Rc
ねじ・ねじ接続形状
メスストレート
材質
黄銅
周囲温度 (℃)
0～60
使用流体
空気
NCU仕様
なし
禁油仕様
なし
推奨チューブ
ナイロンチューブ・ウレタンチューブ
シール材材質
標準(NBR)

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

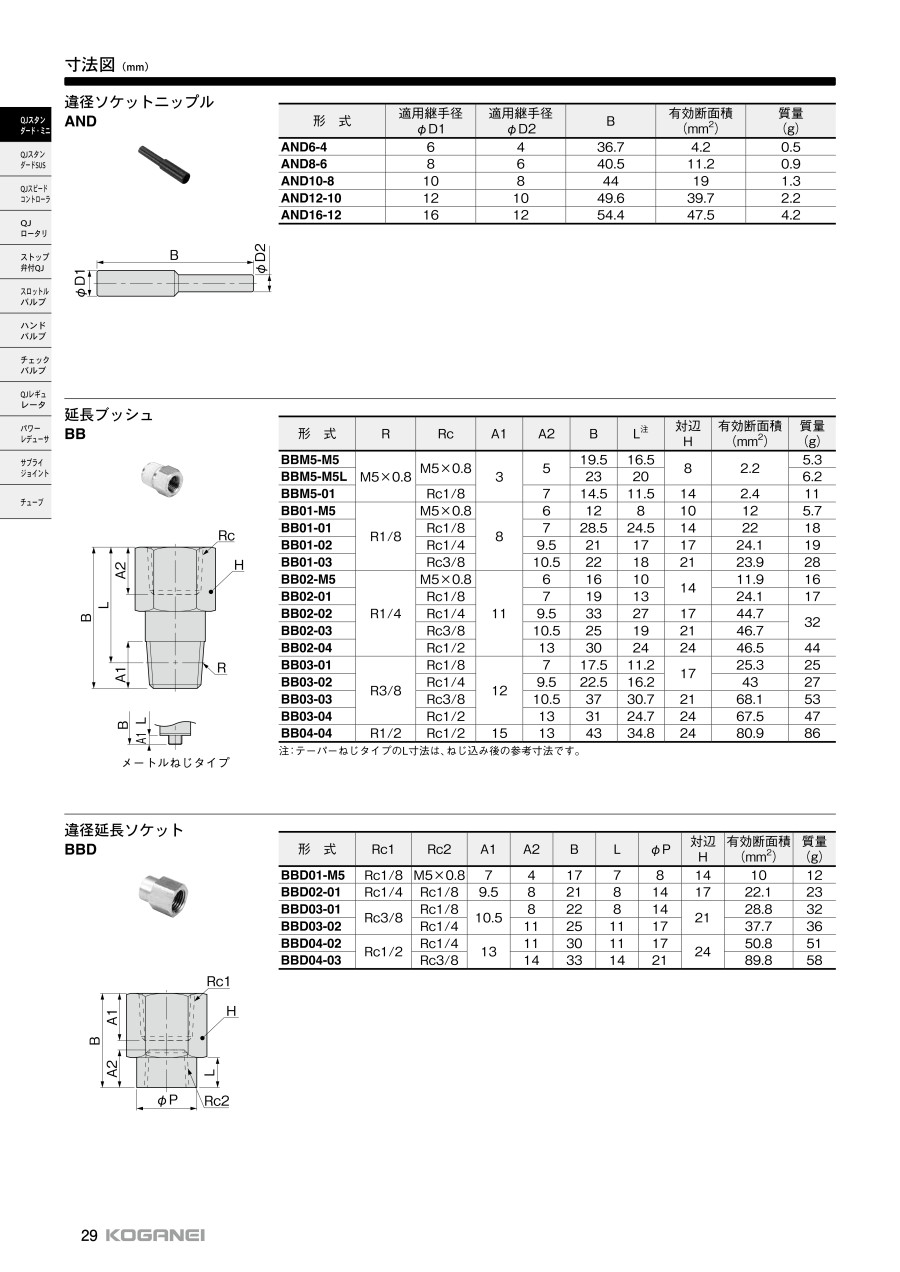

外形図

寸法図

製品仕様

外観

項目	適用チューブサイズ
項目	φ1.8、φ3	φ4、φ6、φ8、φ10、φ12、φ16
使用流体	空気
最高使用圧力	0.9MPa
使用真空圧力	-100kPa
使用温度範囲	0～+60℃
推奨チューブ^注	ウレタンチューブ	ウレタンチューブ・ナイロンチューブ

備考：ガスケットまたはシール剤付。
注意：チューブの外径精度は呼称寸法の±0.1mm以内のものを使用。

内部構造と主要材質

チューブエンド、樹脂本体、金属本体、ロック爪、開放リング、チューブ、ガイドリンク、弾性体スリーブ、Oリング、シーロック加工

φ1.8（直径1.8mm）用の場合
チューブエンド、樹脂本体、金属本体、快削鋼、ロック爪、開放リング、チューブ、ガイドリンク、弾性体スリーブ、Oリング、ガスケット

規格表

型番	Rc1	Rc2	A1	A2	B	L	φP	対辺H	有効断面積（mm²）	質量（g）
BBD01-M5	Rc1/8	M5×0.8	8	5	17	7	8	14	5.3	12
BBD02-01	Rc1/4	Rc1/8	11	8	21	8	14	17	22.1	23
BBD03-01	Rc3/8	Rc1/8	12	8	22	8	14	21	28.8	32
BBD03-02	Rc3/8	Rc1/4	12	11	25	11	17	21	37.7	36
BBD04-02	Rc1/2	Rc1/4	15	11	30	11	17	24	50.8	51
BBD04-03	Rc1/2	Rc3/8	15	12	33	14	21	24	89.8	58

選定サポート情報

注文記号

開発秘話

発売以来、数十年経過しており、信頼と実績があります。
幅広い業界に採用されています。

型番リスト

表示件数

型番

ねじの呼び

ねじの呼び小口径側（違径接続の場合）

ねじの種類小口径側（違径接続の場合）

L寸法

(mm)

ねじ小口径側ピッチ

(mm)

最小発注数量

1/8	M5	M	7	0.8	1パック 10個入り
1/4	1/8	Rc	8	-	1パック 10個入り
3/8	1/8	Rc	8	-	1パック 10個入り
3/8	1/4	Rc	11	-	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

2,666円 ( 2,933円 )	在庫品1日目当日出荷可能
3,056円 ( 3,362円 )	在庫品1日目当日出荷可能
2,354円 ( 2,589円 )	3日目
2,414円 ( 2,655円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・ナイロンチューブ・ウレタンチューブの共用化。
・ねじ部のシール化など使いやすさを重視。
・豊富な形状とサイズで小形から中・大形まできめ細かな対応ができる。
・ワンタッチでスピーディーに接続ができる。
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適。

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。
コガネイ
チューブホルダ THシリーズ
複数のチューブを簡単に結束できるチューブホルダです。
