ニュージョイント ステンレスタイプ ZSP-Y□シリーズ ユニオンワイ
閲覧中の商品と併せてご検討ください
ZSP-Y8の仕様・寸法情報
商品情報
腐食しやすい雰囲気､銅イオンを嫌う雰囲気での使用に最適
| 項目 | ZSP |
|---|---|
| 使用流体 | 空気 |
| 最高使用圧力 MPa | 1.0 |
| 負圧 kPa | −100 |
| 周囲温度 ℃ | 0～60（但し、凍結なきこと 注1） |
注1 : エア質（露点）によっては断熱膨張で凍結する恐れがある。

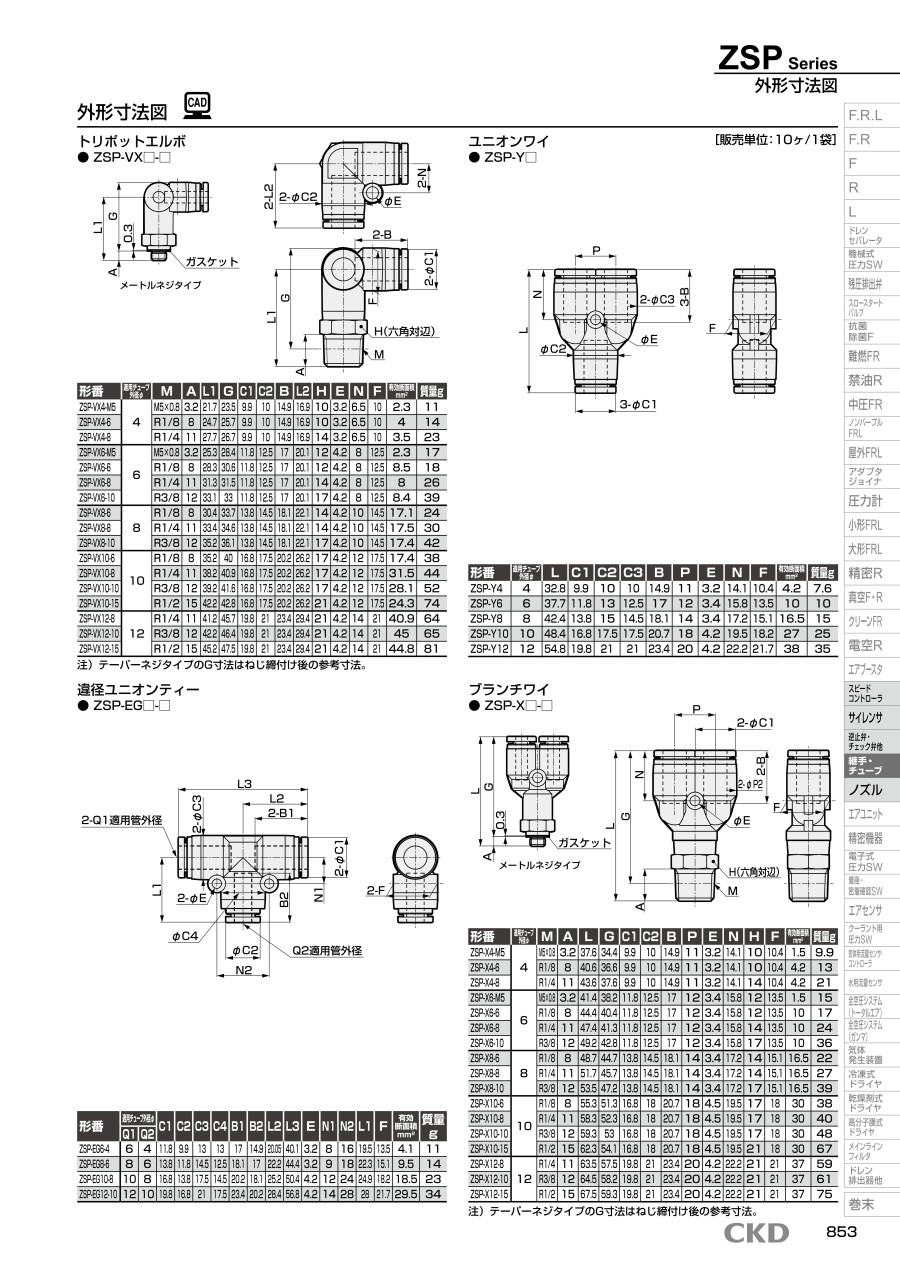

ZSP-Y□の外形寸法図A
ZSP-Y□の外形寸法図B
| 形番 | 適用チューブ外径φ | L | C1 | C2 | C3 | B | P | E | N | F | 有効断面積mm2 | 質量g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZSP-Y4 | 4 | 32.8 | 9.9 | 10 | 10 | 14.9 | 11 | 3.2 | 14.1 | 10.4 | 4.2 | 7.6 |
| ZSP-Y6 | 6 | 37.7 | 11.8 | 13 | 12.5 | 17 | 12 | 3.4 | 15.8 | 13.5 | 10 | 10 |
| ZSP-Y8 | 8 | 42.4 | 13.8 | 15 | 14.5 | 18.1 | 14 | 3.4 | 17.2 | 14.5 | 16.5 | 15 |
| ZSP-Y10 | 10 | 48.4 | 16.8 | 17.5 | 18 | 20.7 | 18 | 4.2 | 19.5 | 18.2 | 27 | 25 |
| ZSP-Y12 | 12 | 54.8 | 19.8 | 21 | 21 | 23.4 | 20 | 4.2 | 22.2 | 21.7 | 38 | 35 |
開発秘話
二次電池製造工程では、同系材料が使えません。その要望に応えるため、ステンレス材を使用したジョイントを開発しました。
詳細情報
基本情報
空気圧配管用ワンタッチ継手。
【特長】
・省スペースに答えるコンパクトサイズ
・なめらかな挿入と確実なシール
・ホワイトボディおよびプッシュリングは難燃性樹脂（UL94規格V-0相当）
・金属本体部にステンレス鋼（SUS303相当品）を採用腐蝕しやすい雰囲気、銅イオンを嫌う雰囲気での使用に最適
・多彩な機種バリエーション各種空気圧配管に対応可能な豊富なバリエーション
【用途】
・他、チューブ継手、ワンタッチジョイント、エアー継手、樹脂継手、ユニオンワイ、として使用可能
