ニュージョイント ステンレスタイプ ZSP-U□シリーズ ユニオンストレート
商品情報
腐食しやすい雰囲気､銅イオンを嫌う雰囲気での使用に最適
| 項目 | ZSP |
|---|---|
| 使用流体 | 空気 |
| 最高使用圧力 MPa | 1.0 |
| 負圧 kPa | −100 |
| 周囲温度 ℃ | 0～60（但し、凍結なきこと 注1） |
注1 : エア質（露点）によっては断熱膨張で凍結する恐れがある。

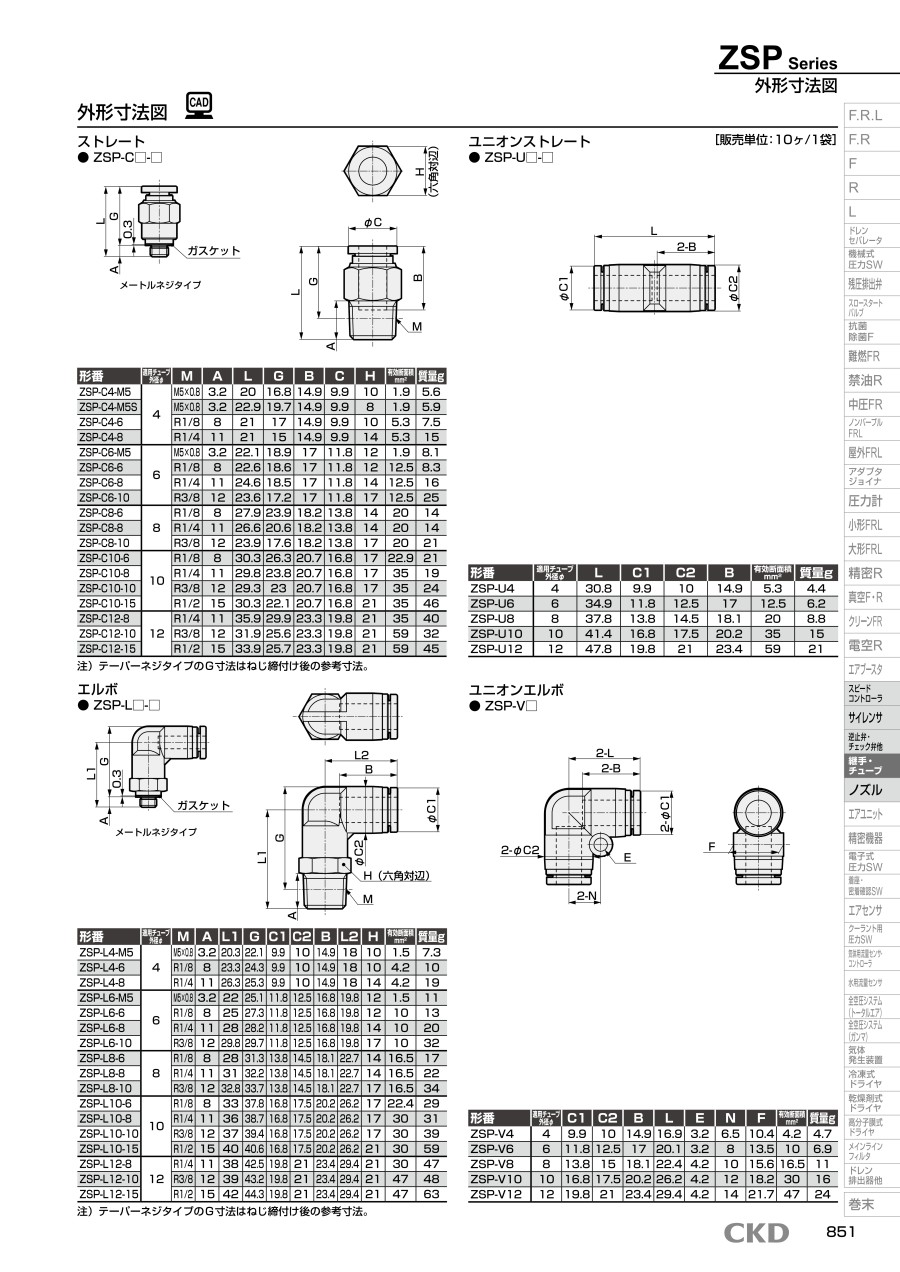

ZSP-U□の外形寸法図
| 形番 | 適用チューブ 外径φ |
L | C1 | C2 | B | 有効断面積 mm2 |
質量g |
|---|---|---|---|---|---|---|---|
| ZSP-U4 | 4 | 30.8 | 9.9 | 10 | 14.9 | 5.3 | 4.4 |
| ZSP-U6 | 6 | 34.9 | 11.8 | 12.5 | 17 | 12.5 | 6.2 |
| ZSP-U8 | 8 | 37.8 | 13.8 | 14.5 | 18.1 | 20 | 8.8 |
| ZSP-U10 | 10 | 41.4 | 16.8 | 17.5 | 20.2 | 35 | 15 |
| ZSP-U12 | 12 | 47.8 | 19.8 | 21 | 23.4 | 59 | 21 |
開発秘話
二次電池製造工程では、同系材料が使えません。その要望に応えるため、ステンレス材を使用したジョイントを開発しました。
詳細情報
基本情報
空気圧配管用ワンタッチ継手。
【特長】
・省スペースに答えるコンパクトサイズ。
・なめらかな挿入と確実なシール。
・ホワイトボディおよびプッシュリングは難燃性樹脂（UL94規格V-0相当）。
・金属部品は全てステンレス。
・難燃性樹脂＆SUS材併用。
【用途】
・他、チューブ継手、ワンタッチジョイント、エアー継手、樹脂継手として使用可能。
