ＣＫＤ

ニュージョイントステンレスタイプ ZSP-J□-□シリーズレデューサ

カタログ |

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): 833円～1,251円

税込単価: 916円～1,376円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

ニュージョイントステンレスタイプ ZW-S□-□シリーズ

通常価格(税別)： 1,741円 (税込価格：1,915円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

ニュージョイントステンレスタイプ ZW-L -シリーズ

通常価格(税別)： 2,064円 (税込価格：2,270円)

通常出荷日：3 日目～

空気圧配管用ワンタッチ継手。【特長】・金属本体部にステンレス鋼（SUS303 ...

詳細情報を確認する

本体
ポリブチレンテレフタレート
パッキン
H-NBR
使用温度 (℃)
0::60
使用流体
空気
継手種類
ソケット・レデューサ
ソケット・レデューサ
レデューサ
種類
ワンタッチ継手
オプション
なし
クリーン仕様
クリーン仕様なし
材質制限
材質制限なし
耐オゾン仕様
なし

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

腐食しやすい雰囲気､銅イオンを嫌う雰囲気での使用に最適

項目	ZSP
使用流体	空気
最高使用圧力 MPa	1.0
負圧 kPa	−100
周囲温度 ℃	0～60（但し、凍結なきこと注1）

注1 : エア質（露点）によっては断熱膨張で凍結する恐れがある。

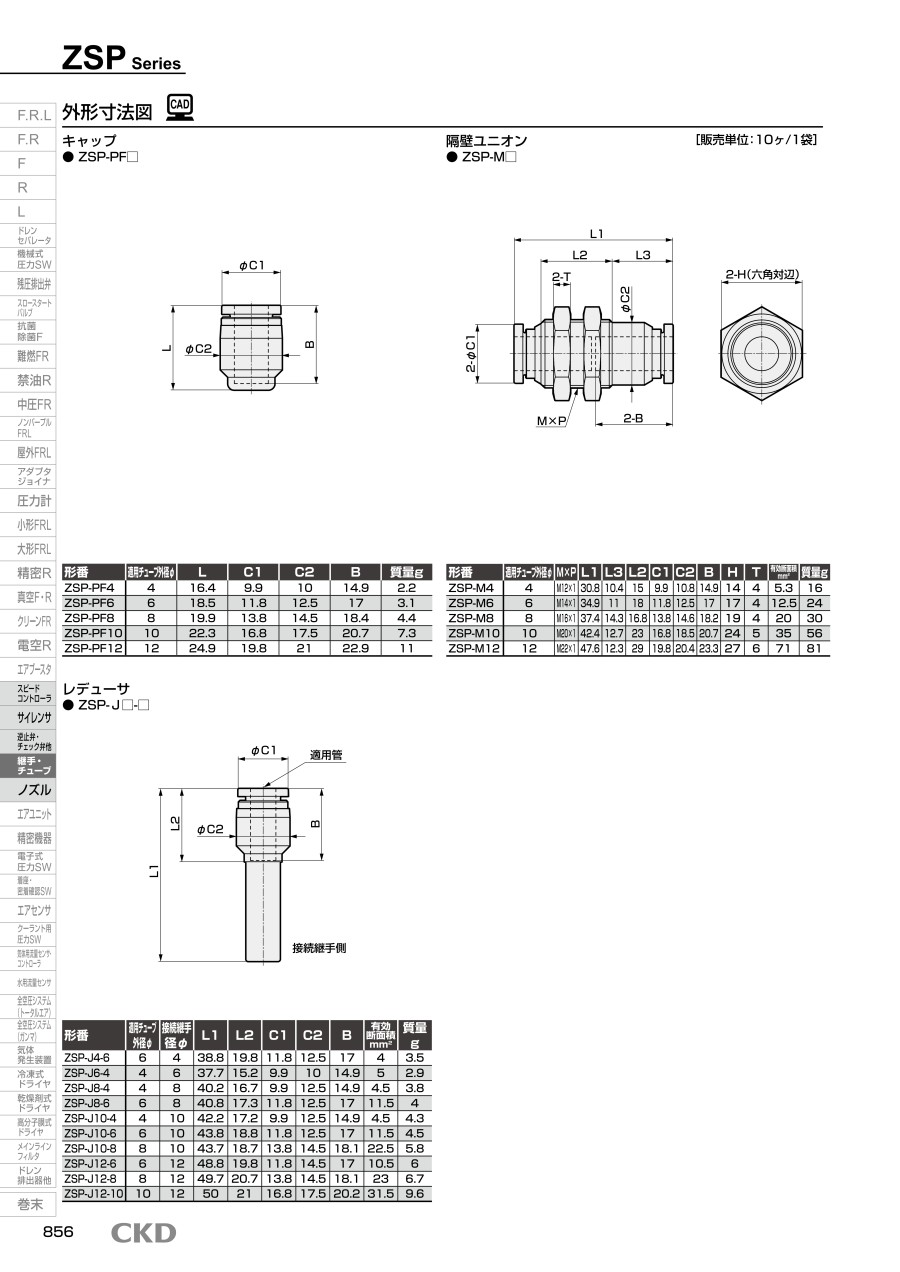

ZSP-J□-□の外形寸法図（適用管、接続継手管）

形番	適用チューブ外径φ	接続継手径φ	L1	L2	C1	C2	B	有効断面積 mm²	質量 g
ZSP-J4-6	6	4	38.8	19.8	11.8	12.5	17	4	3.5
ZSP-J6-4	4	6	37.7	15.2	9.9	10	14.9	5	2.9
ZSP-J8-4	4	8	40.2	16.7	9.9	12.5	14.9	4.5	3.8
ZSP-J8-6	6	8	40.8	17.3	11.8	12.5	17	11.5	4
ZSP-J10-4	4	10	42.2	17.2	9.9	12.5	14.9	4.5	4.3
ZSP-J10-6	6	10	43.8	18.8	11.8	12.5	17	11.5	4.5
ZSP-J10-8	8	10	43.7	18.7	13.8	14.5	18.1	22.5	5.8
ZSP-J12-6	6	12	48.8	19.8	11.8	14.5	17	10.5	6
ZSP-J12-8	8	12	49.7	20.7	13.8	14.5	18.1	23	6.7
ZSP-J12-10	10	12	50	21	16.8	17.5	20.2	31.5	9.6

開発秘話

二次電池製造工程では、同系材料が使えません。その要望に応えるため、ステンレス材を使用したジョイントを開発しました。

型番リスト

表示件数

型番

ZSP-J10-4

ZSP-J12-10

適用チューブ外径1

(φ)

接続継手径1

(mm)

最小発注数量

4	10	10個
10	12	10個

通常単価(税別) (税込単価)	通常出荷日

833円 ( 916円 )	4日目
1,251円 ( 1,376円 )	3日目

詳細情報

基本情報

基本情報

空気圧配管用ワンタッチ継手。
【特長】
・金属本体部にステンレス鋼（SUS303 相当品）を採用。
・腐蝕しやすい雰囲気、銅イオンを嫌う雰囲気での使用に最適。
・多彩な機種バリエーション。
・各種空気圧配管に対応可能な豊富なバリエーション。
・環境対応商品。
【用途】
・他、チューブ継手、ワンタッチジョイント、エアー継手、樹脂継手として使用可能。

カタログ

カタログ (見開き版)

商品担当おすすめ

ＣＫＤ
クリーンレギュレータ RC2000シリーズ
禁油仕様・ステンレスボディを採用しており、半導体製造装置や液晶製造装置に使用されるクリーンエア、N2の圧力制御に最適です。また、コンパクト・大流量のため、エア（N2）ブローに適しています。
ＣＫＤ
高性能オイルミストフィルタ（モジュラータイプ標準） MX※000シリーズ
高性能、2次側油分濃度0.001㎎/m3以下を実現。クリーンルーム対応のP70シリーズもご用意しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ニュージョイントステンレスタイプ ZSP-J□-□シリーズレデューサのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q継手にチューブを接続する際の注意点はなんですか？

チューブ端面を直角に切断する必要があります。また、チューブに汚れや異物や傷がないか確認してください。切断時には、チューブカッターがお勧めです。

Qワンタッチ継手を真空時の注意点はなんですか？

正圧・負圧(真空)のどちらでも使用できるよう設計されています。ただし、ウレタンチューブを用いる場合は、インサートリングの併用をしてください。
