ＣＫＤ

ニュージョイントステンレスタイプ ZSP-Bシリーズ

カタログ |

数量スライド割引

この商品のFAQをみる（2件）

通常単価(税別): 2,192円

税込単価: 2,411円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：3 日目～

空気圧配管用ワンタッチ継手ティータイプ。【特長】・省スペースに答えるコンパクト...

本体
ポリブチレンテレフタレート
打ち込みニップル
SUS303相当
パッキン
H-NBR
使用温度 (℃)
0::60
使用流体
空気
継手種類
ねじ取付方向
ねじ取付分岐
ティー
種類
ワンタッチ継手
オプション
なし
クリーン仕様
クリーン仕様なし
材質制限
材質制限なし
耐オゾン仕様
なし

ZSP-B6-M5

この商品は10個からご注文いただけます。

ZSP-B6-M5の仕様・寸法情報

本体

ポリブチレンテレフタレート

打ち込みニップル

[SUS303・SUS304] SUS303相当

パッキン

H-NBR

使用温度(℃)

0～60

使用流体

空気

継手種類

ねじ取付方向

ねじ取付分岐

[ティー] ティー

種類

ワンタッチ継手

適用チューブ外径1(φ)

管接続口径

管接続口径1 オネジ

オプション

なし

クリーン仕様

クリーン仕様なし

材質制限

材質制限なし

耐オゾン仕様

なし

商品情報
型番リスト
詳細情報
カタログ

商品情報

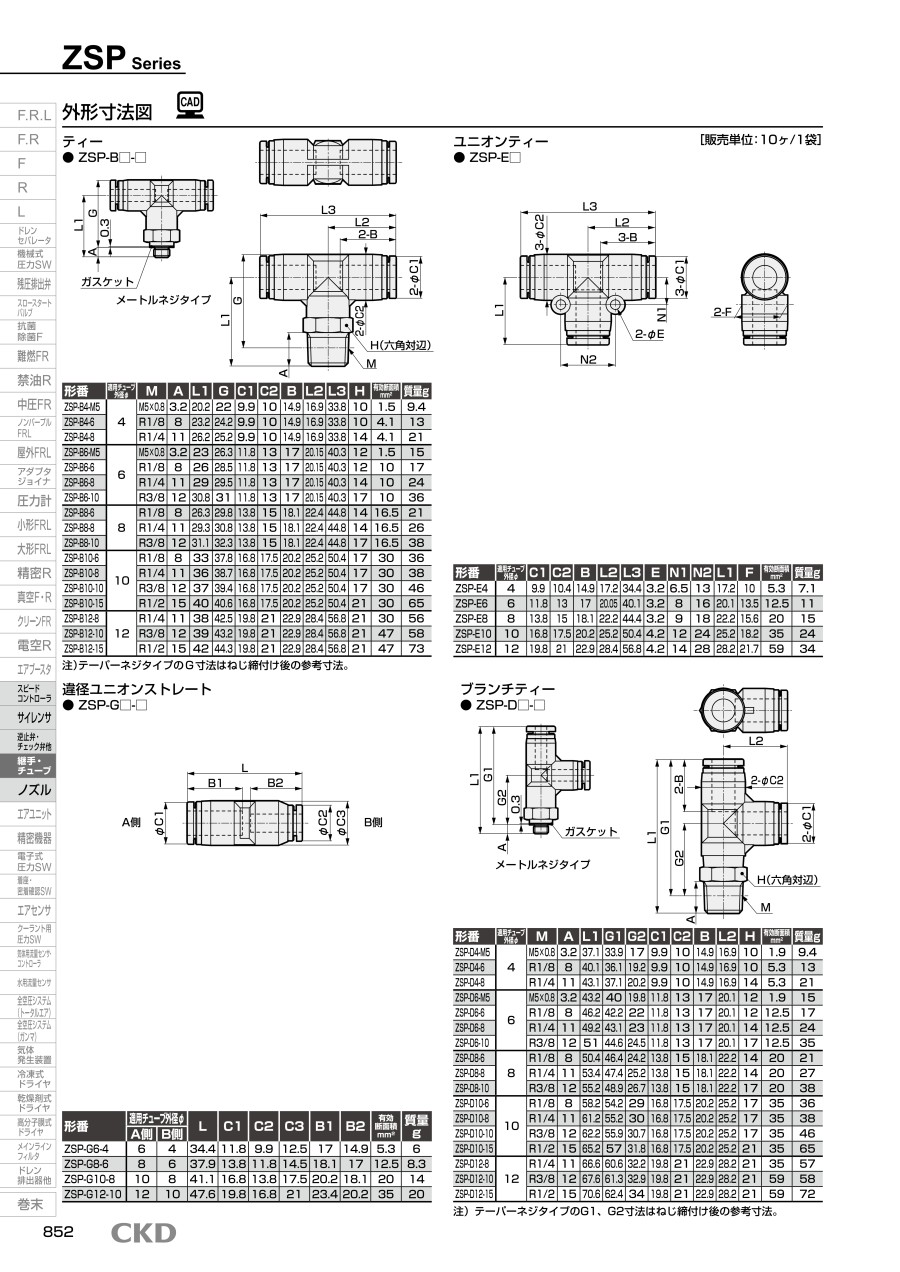

ニュージョイントステンレスタイプ ZSP-B□-□シリーズの外形図

外形図

（単位：mm）

形番	適用チューブ外径φ	M	A	L1	G	C1	C2	B	L2	L3	H	有効断面積 mm²	質量g
ZSP-B4-M5	4	M5×0.8	3.2	20.2	22	9.9	10	14.9	16.9	33.8	10	1.5	9.4
ZSP-B4-6		R1/8	8	23.2	24.2	9.9	10	14.9	16.9	33.8	10	4.1	13
ZSP-B4-8		R1/4	11	26.2	25.2	9.9	10	14.9	16.9	33.8	14	4.1	21
ZSP-B6-M5	6	M5×0.8	3.2	23	26.3	11.8	13	17	20.15	40.3	12	1.5	15
ZSP-B6-6		R1/8	8	26	28.5	11.8	13	17	20.15	40.3	12	10	17
ZSP-B6-8		R1/4	11	29	29.5	11.8	13	17	20.15	40.3	14	10	24
ZSP-B6-10		R3/8	12	30.8	31	11.8	13	17	20.15	40.3	17	10	36
ZSP-B8-6	8	R1/8	8	26.3	29.8	13.8	15	18.1	22.4	44.8	14	16.5	21
ZSP-B8-8		R1/4	11	29.3	30.8	13.8	15	18.1	22.4	44.8	14	16.5	26
ZSP-B8-10		R3/8	12	31.1	32.3	13.8	15	18.1	22.4	44.8	17	16.5	38
ZSP-B10-6	10	R1/8	8	33	37.8	16.8	17.5	20.2	25.2	50.4	17	30	36
ZSP-B10-8		R1/4	11	36	38.7	16.8	17.5	20.2	25.2	50.4	17	30	38
ZSP-B10-10		R3/8	12	37	39.4	16.8	17.5	20.2	25.2	50.4	17	30	46
ZSP-B10-15		R1/2	15	40	40.6	16.8	17.5	20.2	25.2	50.4	21	30	65
ZSP-B12-8	12	R1/4	11	38	42.5	19.8	21	22.9	28.4	56.8	21	30	56
ZSP-B12-10		R3/8	12	39	43.2	19.8	21	22.9	28.4	56.8	21	47	58
ZSP-B12-15		R1/2	15	42	44.3	19.8	21	22.9	28.4	56.8	21	47	73

注：テーパーネジタイプのG寸法はねじ締付け後の参考寸法。

ニュージョイントステンレスタイプ ZSP-B□-□シリーズの仕様

項目	ZSP
使用流体	空気
最高使用圧力 MPa	1.0
負圧 kPa	-100
周囲温度 ℃	0～60（但し、凍結なきこと注1）

注1：エア質（露点）によっては断熱膨張で凍結する恐れがあります。

内部構造・部品リスト

内部構造図

品番	部品名称	材質
1	樹脂本体	ポリブチレンテレフタレート
2	金属本体	ステンレス鋼（SUS303相当品）
3	Oリング	水素化ニトリルゴム
4	弾性体スリーブ	水素化ニトリルゴム
5	ロックリング	ステンレス鋼（SUS303相当品）
6	ロック爪	ステンレス鋼（SUS301）
7	ガイドリング	ステンレス鋼（SUS303相当品）
8	開放リング	ポリアセタール
9	ガスケット	ポリフェニレンサルファイド

開発秘話

二次電池製造工程では、同系材料が使えません。その要望に応えるため、ステンレス材を使用したジョイントを開発しました。

型番リスト

表示件数

型番

ZSP-B6-M5

適用チューブ外径1

(φ)

管接続口径

管接続口径1 オネジ

最小発注数量

10個

通常単価(税別) (税込単価)	通常出荷日

2,192円

( 2,411円 )

4日目

詳細情報

基本情報

基本情報

空気圧配管用ワンタッチ継手ティータイプ。
【特長】
・省スペースに答えるコンパクトサイズ。
・なめらかな挿入と確実なシール。
・ホワイトボディおよびプッシュリングは難燃性樹脂（UL94規格V-0相当）。
・金属部品は全てステンレス（SUS303相当）。
【用途】
・腐蝕しやすい雰囲気、銅イオンを嫌う雰囲気での使用に最適。
・チューブ継手、ワンタッチジョイント、エアー継手、樹脂継手として使用可能。

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

ＣＫＤ
ソフトナイロンチューブ FH-3224
従来のナイロンチューブに比べ数段柔軟性に富んでいるソフトナイロンチューブです。
ＣＫＤ
ソフトナイロンチューブ F-15シリーズ
耐寒性、耐候性、耐油性、耐薬品性等にも優れる接続口径互換のソフトナイロンチューブです。
ＣＫＤ
ニューウレタンチューブ NUシリーズ
より大流量にこたえる空気圧配管用チューブ。新製法により、同一外形のままで、内径拡大と強度アップを同時に実現しました。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ニュージョイントステンレスタイプ ZSP-Bシリーズの型番ZSP-B6-M5のページです。型番ZSP-B6-M5に関する仕様情報を記載しております。

ニュージョイントステンレスタイプ ZSP-Bシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q継手にチューブを接続する際の注意点はなんですか？

チューブ端面を直角に切断してください。また、チューブに汚れや異物や傷がないか確認してください。切断時には、チューブカッターがお勧めです。

Qワンタッチ継手を真空時の注意点はなんですか？

正圧・負圧（真空）のどちらでも使用できるよう設計されています。ただし、ウレタンチューブを用いる場合は、インサートリングの併用をしてください。
