ニュージョイント GWS□-□-Mシリーズ【1～10個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 338円～6,460円
- 税込単価
- 372円～7,106円
配管スペースの大幅な縮小を実現した、ニュージョイントシリーズ。【特長】・省スペ...
詳細情報を確認する- 打ち込みニップル
- 黄銅(無電解ニッケルメッキ)
- 使用温度 (℃)
- -10::60
- 使用流体
- 空気
- 継手種類
- ねじ取付 方向
- ねじ取付 方向
- メスストレート
- 種類
- ワンタッチ継手
- 管接続口径
- R
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品仕様
製品仕様
- 配管スペースの大幅な縮小を実現した、ニュージョイントシリーズ。
- 適用チューブφ4～φ12（直径4mm～12ｍｍ）。
- CB-024S-9 空圧・真空・補助機器総合。

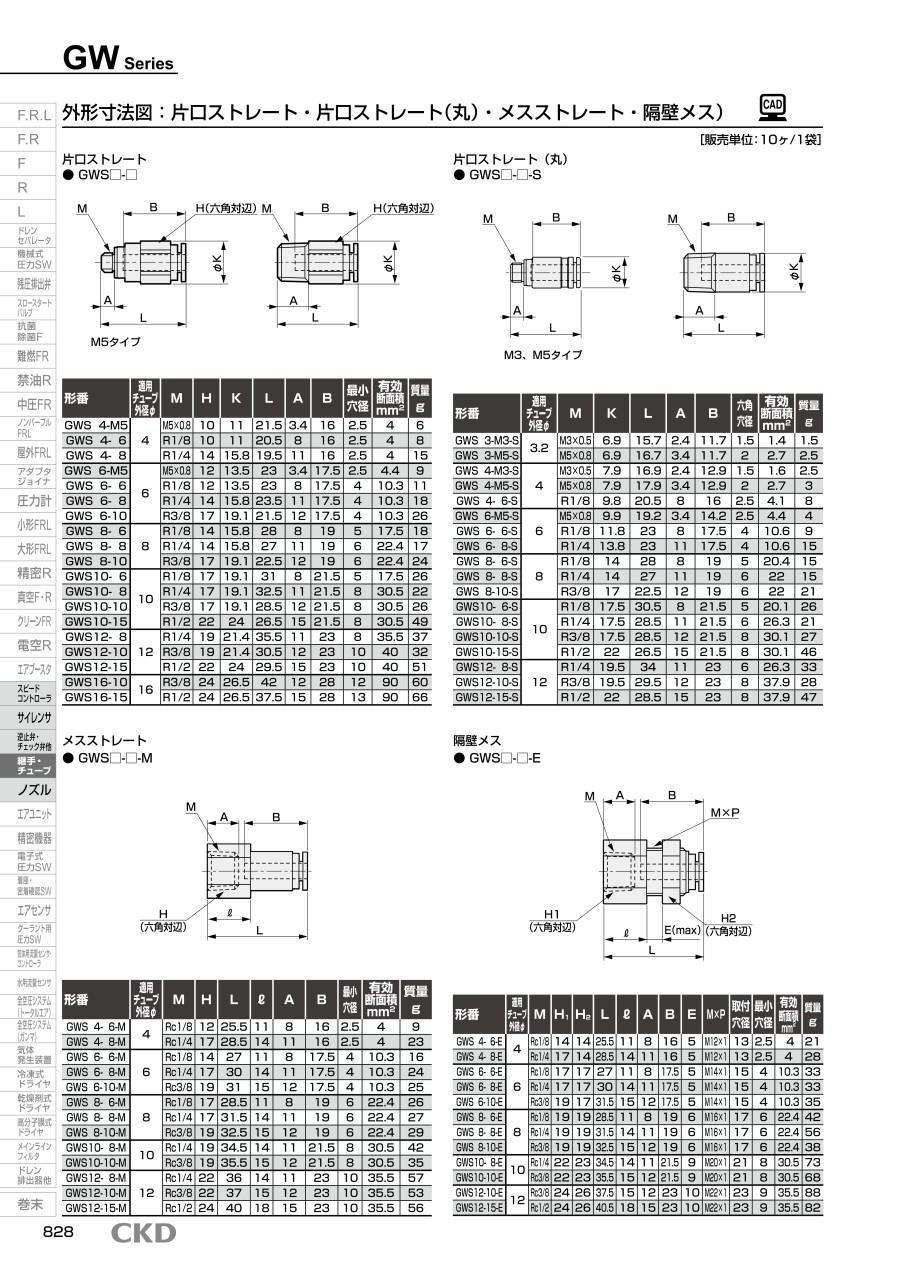

外形図
| 形番 | 適用 チューブ 外径φ | M | H | L | l | A | B | 最小 穴径 | 有効 断面積 mm2 | 質量 g |
|---|---|---|---|---|---|---|---|---|---|---|
| GWS 4- 6-M | 4 | Rc1/8 | 12 | 25.5 | 11 | 8 | 16 | 2.5 | 4 | 9 |
| GWS 4- 8-M | Rc1/4 | 17 | 28.5 | 14 | 11 | 16 | 2.5 | 4 | 23 | |
| GWS 6- 6-M | 6 | Rc1/8 | 14 | 27 | 11 | 8 | 17.5 | 4 | 10.3 | 16 |
| GWS 6- 8-M | Rc1/4 | 17 | 30 | 14 | 11 | 17.5 | 4 | 10.3 | 24 | |
| GWS 6-10-M | Rc3/8 | 19 | 31 | 15 | 12 | 17.5 | 4 | 10.3 | 25 | |
| GWS 8- 6-M | 8 | Rc1/8 | 17 | 28.5 | 11 | 8 | 19 | 6 | 22.4 | 26 |
| GWS 8- 8-M | Rc1/4 | 17 | 31.5 | 14 | 11 | 19 | 6 | 22.4 | 27 | |
| GWS 8-10-M | Rc3/8 | 19 | 32.5 | 15 | 12 | 19 | 6 | 22.4 | 29 | |
| GWS10- 8-M | 10 | Rc1/4 | 19 | 34.5 | 14 | 11 | 21.5 | 8 | 30.5 | 42 |
| GWS10-10-M | Rc3/8 | 19 | 35.5 | 15 | 12 | 21.5 | 8 | 30.5 | 35 | |
| GWS12- 8-M | 12 | Rc1/4 | 22 | 36 | 14 | 11 | 23 | 10 | 35.5 | 57 |
| GWS12-10-M | Rc3/8 | 22 | 37 | 15 | 12 | 23 | 10 | 35.5 | 53 | |
| GWS12-15-M | Rc1/2 | 24 | 40 | 18 | 15 | 23 | 10 | 35.5 | 56 |
快適な作業環境、装置にフィットしたホワイトボディの難燃性タイプ
チューブ内径分フル流量流せます/ホワイト色難燃性樹脂（GWシリーズ）を採用/黄銅部無電解ニッケルメッキを採用/容易な配管作業/
正確なチューブ保持/ワンタッチ取付け/チューブの取外しが容易/ねじ部シール剤塗付が標準
開発秘話
現場の方に手間をかけずに安心して使って頂けるよう、チューブをチャックする部分の構造を見直し、チューブの抜き差しの操作性向上に取り組んでいます。構造の見直しにより、チューブの抜き差しをしやすくし、さらにチャック部分を強化することにより不意に外部から抗力がかかっても抜けにくい構造にしました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
371円 ( 408円 ) | 在庫品1日目当日出荷可能 |
413円 ( 454円 ) | 在庫品1日目当日出荷可能 |
383円 ( 421円 ) | 在庫品1日目当日出荷可能 |
5,442円 ( 5,986円 ) | 4日目 |
405円 ( 446円 ) | 在庫品1日目当日出荷可能 |
5,511円 ( 6,062円 ) | 在庫品1日目当日出荷可能 |
578円 ( 636円 ) | 在庫品1日目当日出荷可能 |
6,460円 ( 7,106円 ) | 4日目 |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
4,950円 ( 5,445円 ) | 在庫品1日目当日出荷可能 |
338円 ( 372円 ) | 在庫品1日目当日出荷可能 |
507円 ( 558円 ) | 在庫品1日目当日出荷可能 |
552円 ( 607円 ) | 在庫品1日目当日出荷可能 |
452円 ( 497円 ) | 在庫品1日目当日出荷可能 |
393円 ( 432円 ) | 在庫品1日目当日出荷可能 |
562円 ( 618円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
配管スペースの大幅な縮小を実現した、ニュージョイントシリーズ。
【特長】
・省スペース対応のコンパクトサイズです
・チューブ挿入シールには、V型形状パッキンを使用
・なめらかな挿入と確実なシールを実現しています
・エルボユニオン型は回転自在で、配管作業・配管取出し作業が容易です
・快適な作業環境にフィットしたホワイトボディ、黄銅部は無電解ニッケルメッキを採用
・GWシリーズはボディ及びプッシュリングに難燃性樹脂（UL94規格V-O相当）を採用
【用途】
・空気圧配管、チューブ継手、ワンタッチジョイント、エアー継手、樹脂継手、ユニバーサルエルボとして
