ニュージョイント GWP□□-0シリーズ 異形接続プラグ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
型番:
商品仕様
ホワイトボディの難燃性空気圧配管用ワンタッチ継手
GWP□□-0の外観
空気配管用ワンタッチ継手の異形接続プラグ。
省スペース対応のコンパクトサイズで、配管スペースの大幅な減少を実現。
配管継手へのチューブ結合は、チューブを挿入するだけのワンタッチ方式。チューブとの継手のシールには、V型形状パッキンを採用。正確なシールと軽い力でなめらかな挿入を実現。
プッシュリングが均等にチャックを押し開くため、完全にチューブからチャックが外れ、取り外しも容易。
快適な作業環境にフィットしたホワイトボディには難燃性PBTを標準採用。黄銅部は無電解ニッケルめっきを採用し、耐食性外観向上。
チャック金具がチューブの抜ける方向に察用すると食い込みが作用。正確なチューブ保持を実現。
チューブ内径より狭くなる部分がないため、チューブ内径と同容量の流量を確保。
ねじ部にふっ素樹脂をコーティングし、シールテープの巻きつけが不要。シールが均一となり、漏れなどの心配もなし。
材質
ポリアミド樹脂
仕様
- 使用流体 圧縮空気
- 最高使用圧力 1.0MPa
- 負圧 -100kPa
- 周囲温度 -10〜+60℃（ただし凍結なきこと）
型番詳細
イ 形状、ロ 適用チューブ外径、ハ 接続口径、ニ その他の組み合わせ、ホ オプション

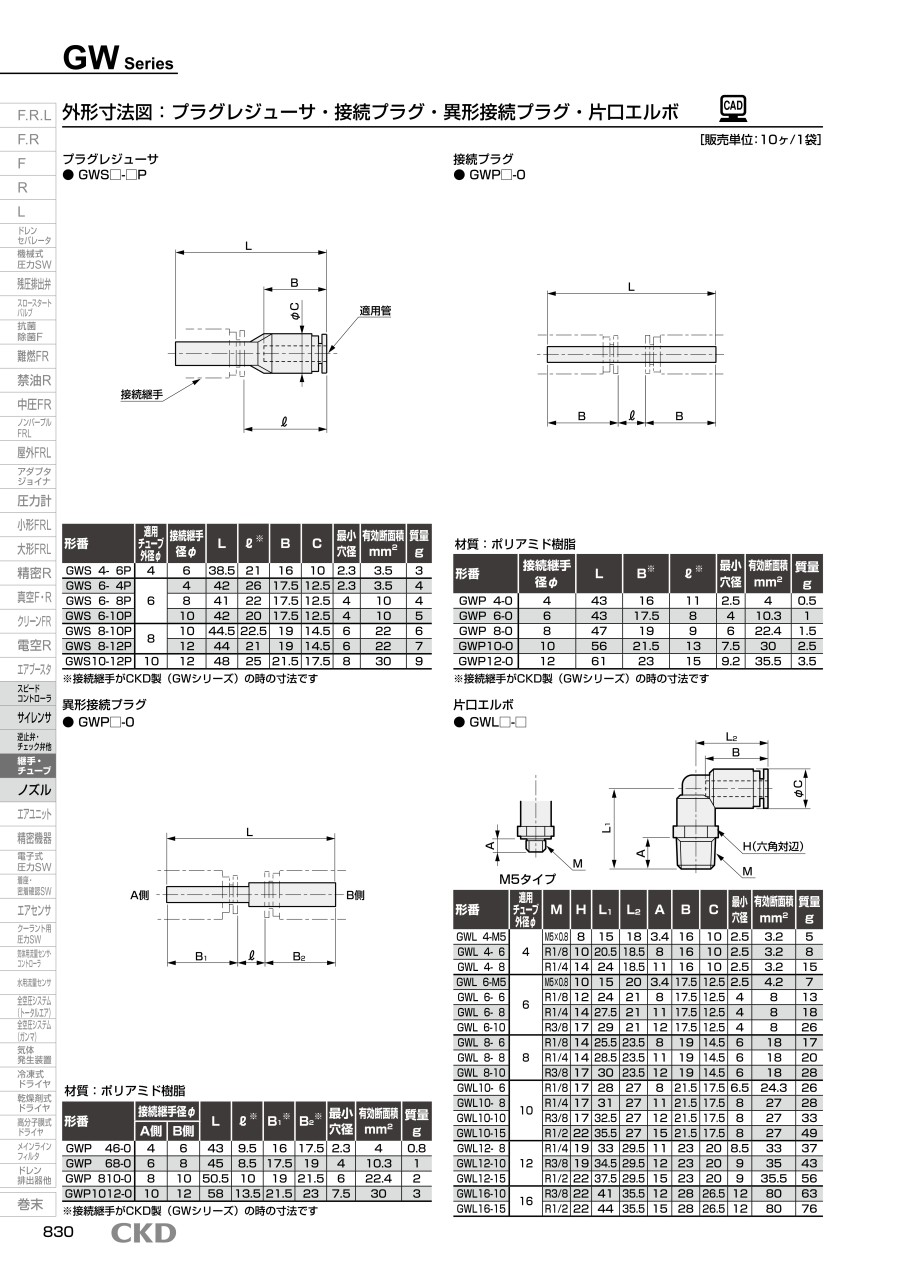

GWP□□-0の寸法図
| 形番 | 接続継手径φ | L | l※ | B1※ | B2※ | 最小 穴径 | 有効断面積 mm2 | 質量 g | |
|---|---|---|---|---|---|---|---|---|---|
| A側 | B側 | ||||||||
| GWP 46-0 | 4 | 6 | 43 | 9.5 | 16 | 17.5 | 2.3 | 4 | 0.8 |
| GWP 68-0 | 6 | 8 | 45 | 8.5 | 17.5 | 19 | 4 | 10.3 | 1 |
| GWP 810-0 | 8 | 10 | 50.5 | 10 | 19 | 21.5 | 6 | 22.4 | 2 |
| GWP 1012-0 | 10 | 12 | 58 | 13.5 | 21.5 | 23 | 7.5 | 30 | 3 |
GWP□□-0のサイズ（mm）・仕様表
