ニュージョイント GWP□-Cシリーズ C形プラグ【1～10個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 394円～12,000円
- 税込単価
- 433円～13,200円
ホワイトボディの難燃性空気圧配管用ワンタッチ継手。【特長】・配管スペースの大幅...
詳細情報を確認する- 使用温度 (℃)
- -10::60
- 使用流体
- 空気
- 継手種類
- ソケット・レデューサ
- ソケット・レデューサ
- C形プラグ
- 種類
- ワンタッチ継手
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
商品仕様
ホワイトボディの難燃性空気圧配管用ワンタッチ継手
C形プラグ型空気配管用ワンタッチ継手。
省スペース対応のコンパクトサイズで、配管スペースの大幅な減少を実現。
配管継手へのチューブ結合は、チューブを挿入するだけのワンタッチ方式。チューブとの継手のシールには、V型形状パッキンを採用。正確なシールと軽い力でなめらかな挿入を実現。
プッシュリングが均等にチャックを押し開くため、完全にチューブからチャックが外れ、取り外しも容易。
快適な作業環境にフィットしたホワイトボディには難燃性PBTを標準採用。黄銅部は無電解ニッケルめっきを採用し、耐食性外観向上。
チャック金具がチューブの抜ける方向に察用すると食い込みが作用。正確なチューブ保持を実現。
チューブ内径より狭くなる部分がないため、チューブ内径と同容量の流量を確保。
ねじ部にふっ素樹脂をコーティングし、シールテープの巻きつけが不要。シールが均一となり、漏れなどの心配もなし。
内部構造および材質
- 1.本体 黄銅（無電解ニッケルめっき処理）、ポリブチレンテレフタレート（難燃性樹脂）
- 2.パッキン ニトリルゴム
- 3.チャックホルダー ポリエーテルイミド
- 4.チャック ステンレス
- 5.プッシュリング ポリブチレンテレフタレート（難燃性樹脂）
- 6.アウターリング 黄銅（無電解ニッケルめっき）
- 7.打ち込みニップル 黄銅（無電解ニッケルめっき）
仕様
- 使用流体 圧縮空気
- 最高使用圧力 1.0MPa
- 負圧 -100kPa
- 周囲温度 -10〜+60℃（ただし凍結なきこと）
型番詳細
イ 形状、ロ 適用チューブ外径、ハ 接続口径、ニ その他の組み合わせ、ホ オプション

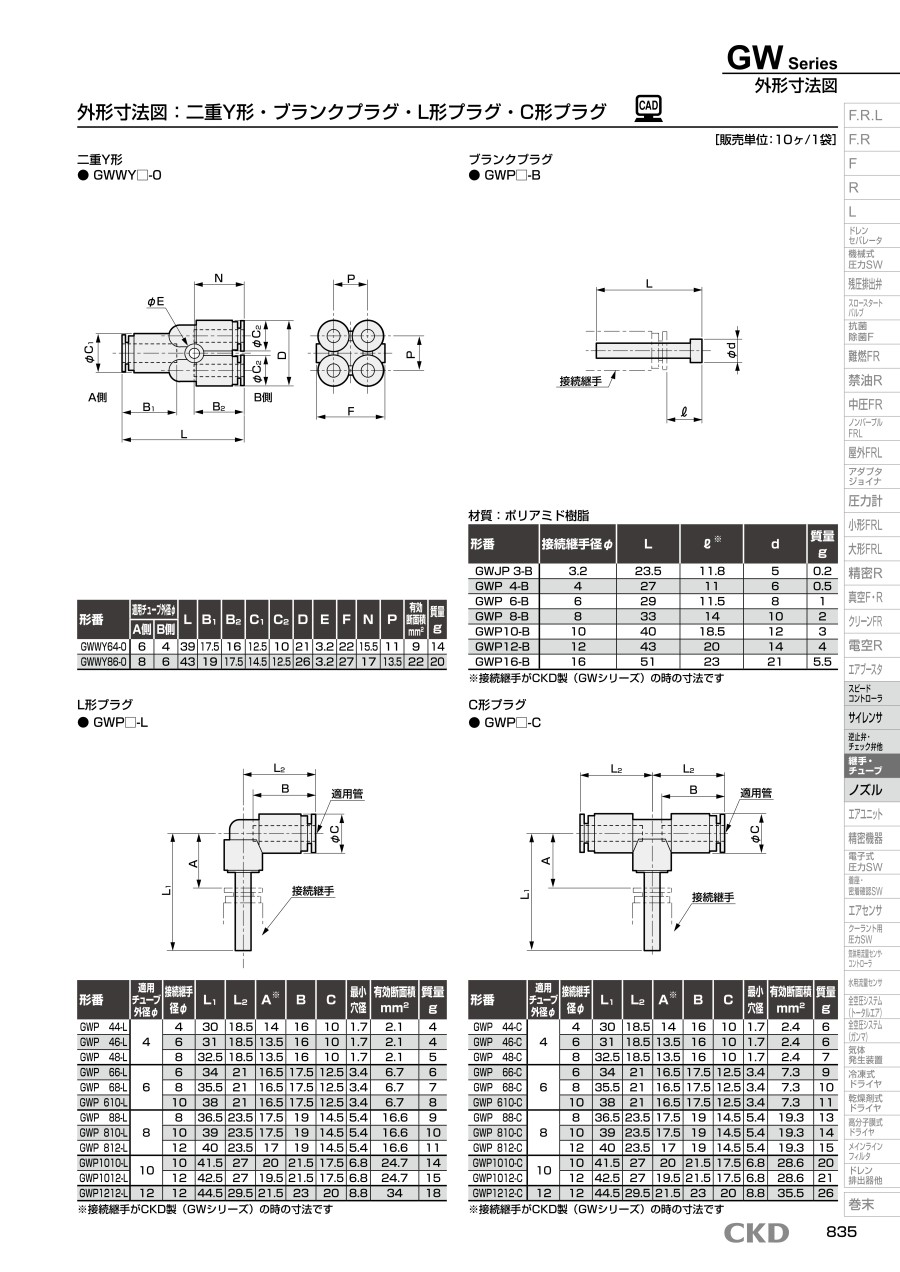

GWP□-Cの寸法図
| 形番 | 適用 チューブ 外径φ | 接続継手 径φ | L1 | L2 | A※ | B | C | 最小 穴径 | 有効断面積 mm2 | 質量 g |
|---|---|---|---|---|---|---|---|---|---|---|
| GWP44-C | 4 | 4 | 30 | 18.5 | 14 | 16 | 10 | 1.7 | 2.4 | 6 |
| GWP46-C | 6 | 31 | 18.5 | 13.5 | 16 | 10 | 1.7 | 2.4 | 6 | |
| GWP48-C | 8 | 32.5 | 18.5 | 13.5 | 16 | 10 | 1.7 | 2.4 | 7 | |
| GWP66-C | 6 | 6 | 34 | 21 | 16.5 | 17.5 | 12.5 | 3.4 | 7.3 | 9 |
| GWP68-C | 8 | 35.5 | 21 | 16.5 | 17.5 | 12.5 | 3.4 | 7.3 | 10 | |
| GWP610-C | 10 | 38 | 21 | 16.5 | 17.5 | 12.5 | 3.4 | 7.3 | 11 | |
| GWP88-C | 8 | 8 | 36.5 | 23.5 | 17.5 | 19 | 14.5 | 5.4 | 19.3 | 13 |
| GWP810-C | 10 | 39 | 23.5 | 17.5 | 19 | 14.5 | 5.4 | 19.3 | 14 | |
| GWP812-C | 12 | 40 | 23.5 | 17 | 19 | 14.5 | 5.4 | 19.3 | 15 | |
| GWP1010-C | 10 | 10 | 41.5 | 27 | 20 | 21.5 | 17.5 | 6.8 | 28.6 | 20 |
| GWP1012-C | 12 | 42.5 | 27 | 19.5 | 21.5 | 17.5 | 6.8 | 28.6 | 21 | |
| GWP1212-C | 12 | 12 | 44.5 | 29.5 | 21.5 | 23 | 20 | 8.8 | 35.5 | 26 |
GWP□-Cのサイズ（mm）・仕様表
- ※ 接続継手がGWシリーズの場合の寸法
