ニュージョイント GWMF□-□-Wシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 738円～1,208円
- 税込単価
- 812円～1,329円
ホワイトボディの難燃性空気圧配管用ワンタッチ継手。【特長】・配管スペースの大幅...
詳細情報を確認する- 打ち込みニップル
- 黄銅(無電解ニッケルメッキ)
- 使用温度 (℃)
- -10::60
- 使用流体
- 空気
- 継手種類
- ねじ取付 分岐
- ねじ取付 分岐
- マニホールド(ダブル・R付)
- 種類
- ワンタッチ継手
- 管接続口径
- R
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
商品仕様
ホワイトボディの難燃性空気圧配管用ワンタッチ継手
マニホールド（ダブル・R付き）型空気配管用ワンタッチ継手。
省スペース対応のコンパクトサイズで、配管スペースの大幅な減少を実現。
配管継手へのチューブ結合は、チューブを挿入するだけのワンタッチ方式。チューブとの継手のシールには、V型形状パッキンを採用。正確なシールと軽い力でなめらかな挿入を実現。
プッシュリングが均等にチャックを押し開くため、完全にチューブからチャックが外れ、取り外しも容易。
快適な作業環境にフィットしたホワイトボディには難燃性PBTを標準採用。黄銅部は無電解ニッケルめっきを採用し、耐食性外観向上。
チャック金具がチューブの抜ける方向に察用すると食い込みが作用。正確なチューブ保持を実現。
チューブ内径より狭くなる部分がないため、チューブ内径と同容量の流量を確保。
ねじ部にふっ素樹脂をコーティングし、シールテープの巻きつけが不要。シールが均一となり、漏れなどの心配もなし。
内部構造および材質
- 1.本体 黄銅（無電解ニッケルめっき処理）、ポリブチレンテレフタレート（難燃性樹脂）
- 2.パッキン ニトリルゴム
- 3.チャックホルダー ポリエーテルイミド
- 4.チャック ステンレス
- 5.プッシュリング ポリブチレンテレフタレート（難燃性樹脂）
- 6.アウターリング 黄銅（無電解ニッケルめっき）
- 7.打ち込みニップル 黄銅（無電解ニッケルめっき）
仕様
- 使用流体 圧縮空気
- 最高使用圧力 1.0MPa
- 負圧 -100kPa
- 周囲温度 -10～+60℃（ただし凍結なきこと）
型番詳細
イ 形状、ロ 適用チューブ外径、ハ 接続口径、ニ その他の組み合わせ、ホ オプション

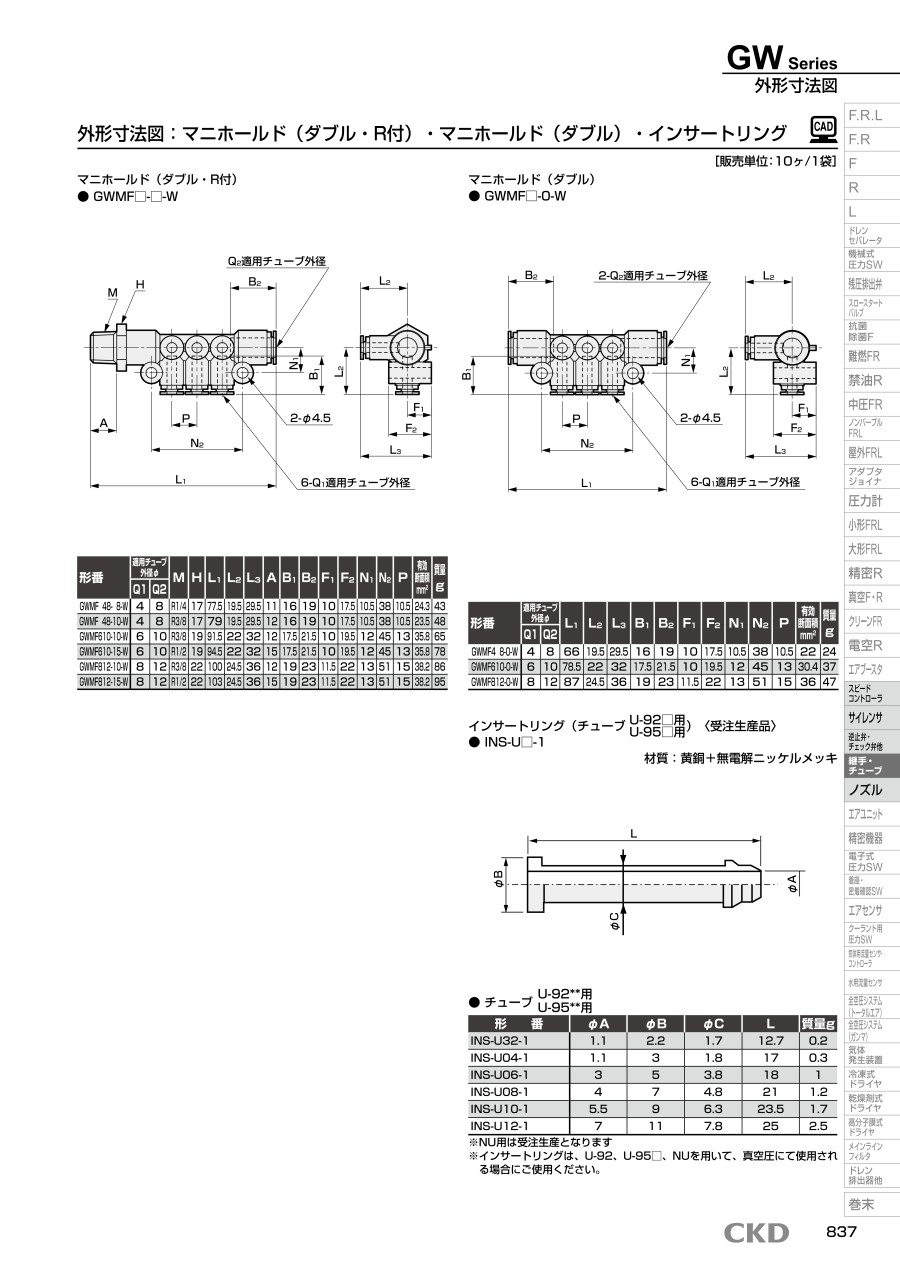

GWMF□-□-Wの寸法図
| 形番 | 適用チューブ 外径φ | M | H | L1 | L2 | L3 | A | B1 | B2 | F1 | F2 | N1 | N2 | P | 有効 断面積 mm2 | 質量 g | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Q1 | Q2 | ||||||||||||||||
| GWMF48-8-W | 4 | 8 | R1/4 | 17 | 77.5 | 19.5 | 29.5 | 11 | 16 | 19 | 10 | 17.5 | 10.5 | 38 | 10.5 | 24.3 | 43 |
| GWMF48-10-W | 4 | 8 | R3/8 | 17 | 79 | 19.5 | 29.5 | 12 | 16 | 19 | 10 | 17.5 | 10.5 | 38 | 10.5 | 23.5 | 48 |
| GWMF610-10-W | 6 | 10 | R3/8 | 19 | 91.5 | 22 | 32 | 12 | 17.5 | 21.5 | 10 | 19.5 | 12 | 45 | 13 | 35.8 | 65 |
| GWMF610-15-W | 6 | 10 | R1/2 | 19 | 94.5 | 22 | 32 | 15 | 17.5 | 21.5 | 10 | 19.5 | 12 | 45 | 13 | 35.8 | 78 |
| GWMF812-10-W | 8 | 12 | R3/8 | 22 | 100 | 24.5 | 36 | 12 | 19 | 23 | 11.5 | 22 | 13 | 51 | 15 | 38.2 | 86 |
| GWMF812-15-W | 8 | 12 | R1/2 | 22 | 103 | 24.5 | 36 | 15 | 19 | 23 | 11.5 | 22 | 13 | 51 | 15 | 38.2 | 95 |
GWMF□-□-Wのサイズ（mm）・仕様表
- ※ 接続継手がGWシリーズの場合の寸法
開発秘話
現場の方に手間をかけずに安心して使って頂けるよう、チューブをチャックする部分の構造を見直し、チューブの抜き差しの操作性向上に取り組んでいます。
構造の見直しにより、チューブの抜き差しをしやすくし、さらにチャック部分を強化することにより不意に外部から抗力がかかっても抜けにくい構造になりました。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
776円 ( 854円 ) | 在庫品1日目当日出荷可能 |
738円 ( 812円 ) | 5日目 |
869円 ( 956円 ) | 在庫品1日目当日出荷可能 |
1,109円 ( 1,220円 ) | 在庫品1日目当日出荷可能 |
1,136円 ( 1,250円 ) | 在庫品1日目当日出荷可能 |
1,208円 ( 1,329円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ホワイトボディの難燃性空気圧配管用ワンタッチ継手。
【特長】
・配管スペースの大幅な縮小を実現。
・チューブ挿入シールにはV型形状パッキンを使用し、なめらかな挿入と確実なシールを実現。
・快適な作業環境にフィットしたホワイトボディ、黄銅部は無電解ニッケルメッキを採用。
・ボディおよびプッシュリングに難燃性樹脂（UL94企画V-0相当）を採用。
・チューブ内径よりも狭くなる部分がなく、チューブ内径と同容量の流量が実現。
・チャック金具がチューブの抜ける方向に作用するとくい込みが作用することによる高い保持力。
【用途】
・チューブ継手、ワンタッチジョイント、エアー継手、樹脂継手、トリプルブランチユニバーサルエルボとして使用可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
