ニュージョイント GWMF□-0シリーズ【1~10個入り】

未確定:候補が8型番あります。
数量:

商品仕様

ホワイトボディの難燃性空気圧配管用ワンタッチ継手

ニュージョイント GWMF□-0シリーズ:関連画像A

マニホールド(シングル)型空気配管用ワンタッチ継手。
省スペース対応のコンパクトサイズで、配管スペースの大幅な減少を実現。
配管継手へのチューブ結合は、チューブを挿入するだけのワンタッチ方式。チューブとの継手のシールには、V型形状パッキンを採用。正確なシールと軽い力でなめらかな挿入を実現。
プッシュリングが均等にチャックを押し開くため、完全にチューブからチャックが外れ、取り外しも容易。
快適な作業環境にフィットしたホワイトボディには難燃性PBTを標準採用。黄銅部は無電解ニッケルめっきを採用し、耐食性外観向上。
チャック金具がチューブの抜ける方向に察用すると食い込みが作用。正確なチューブ保持を実現。
チューブ内径より狭くなる部分がないため、チューブ内径と同容量の流量を確保。
ねじ部にふっ素樹脂をコーティングし、シールテープの巻きつけが不要。シールが均一となり、漏れなどの心配もなし。

ニュージョイント GWMF□-0シリーズ:関連画像

内部構造および材質

  1. 1.本体 黄銅(無電解ニッケルめっき処理)、ポリブチレンテレフタレート(難燃性樹脂)
  2. 2.パッキン ニトリルゴム
  3. 3.チャックホルダー ポリエーテルイミド
  4. 4.チャック ステンレス
  5. 5.プッシュリング ポリブチレンテレフタレート(難燃性樹脂)
  6. 6.アウターリング 黄銅(無電解ニッケルめっき)
  7. 7.打ち込みニップル 黄銅(無電解ニッケルめっき)

仕様

  • 使用流体 圧縮空気
  • 最高使用圧力 1.0MPa
  • 負圧 -100kPa
  • 周囲温度 -10~+60℃(ただし凍結なきこと)
ニュージョイント GWMF□-0シリーズ:関連画像

型番詳細
イ 形状、ロ 適用チューブ外径、ハ 接続口径、ニ その他の組み合わせ、ホ オプション

ニュージョイント GWMF□-0シリーズ:関連画像

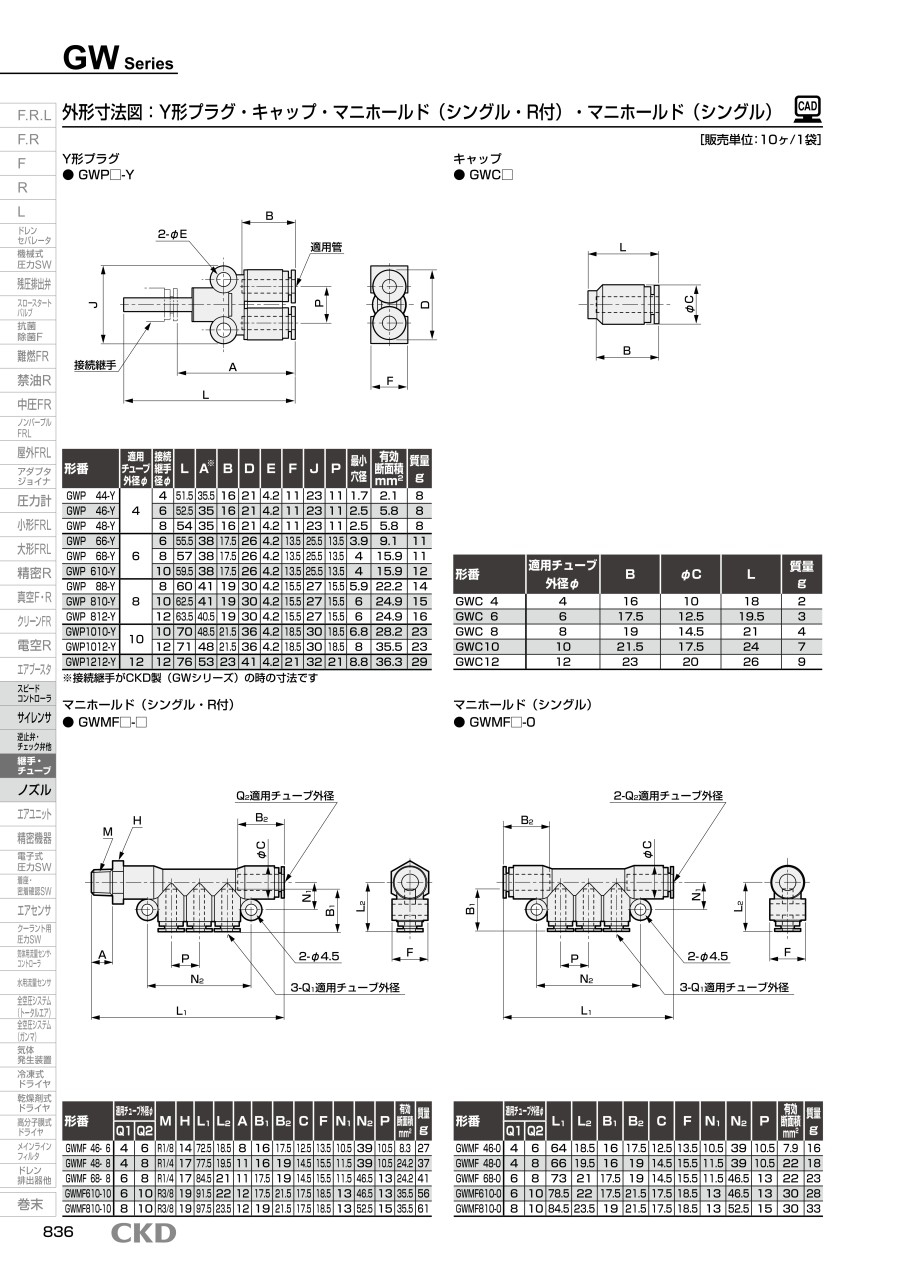

GWMF□-0の寸法図

形番適用チューブ
外径φ
L1L2B1B2CFN1N2P有効
断面積
mm2
質量
g
Q1Q2
GWMF46-0466418.51617.512.513.510.53910.57.916
GWMF48-0486619.5161914.515.511.53910.52218
GWMF68-068732117.51914.515.511.546.5132223
GWMF610-061078.52217.521.517.518.51346.5133028
GWMF810-081084.523.51921.517.518.51352.5153033

GWMF□-0のサイズ(mm)・仕様表

開発秘話



現場の方に手間をかけずに安心して使って頂けるよう、チューブをチャックする部分の構造を見直し、チューブの抜き差しの操作性向上に取り組んでいます。
構造の見直しにより、チューブの抜き差しをしやすくし、さらにチャック部分を強化することにより不意に外部から抗力がかかっても抜けにくい構造になりました。

型番リスト

表示件数

パッキン

適用チューブ外径1

(φ)

適用チューブ外径2

(φ)

オプション

クリーン仕様

材質制限

耐オゾン仕様

トラスココード

最小発注数量
標準(NBR)
4
6
なし
クリーン仕様なし
材質制限なし
なし
401-5606
1個
標準(NBR)
4
6
なし
発塵防止
材質制限なし
なし
-
1パック

10個入り

標準(NBR)
4
8
なし
クリーン仕様なし
材質制限なし
なし
401-5622
1個
標準(NBR)
6
8
なし
クリーン仕様なし
材質制限なし
なし
401-5720
1個
標準(NBR)
6
8
なし
発塵防止
材質制限なし
なし
-
1パック

10個入り

標準(NBR)
6
8
なし
禁油処理
材質制限なし
なし
-
1パック

10個入り

標準(NBR)
6
10
なし
クリーン仕様なし
材質制限なし
なし
401-5673
1個
標準(NBR)
6
10
なし
禁油処理
材質制限なし
なし
-
1パック

10個入り

通常単価(税別) (税込単価)
通常出荷日
580
( 638 )
在庫品1日目当日出荷可能
9,864
( 10,850 )
4日目
755
( 831 )
在庫品1日目当日出荷可能
801
( 881 )
在庫品1日目当日出荷可能
11,820
( 13,002 )
4日目
12,800
( 14,080 )
62日目
864
( 950 )
在庫品1日目当日出荷可能
13,674
( 15,041 )
4日目

詳細情報

基本情報

ホワイトボディの難燃性空気圧配管用ワンタッチ継手。
【特長】
・配管スペースの大幅な縮小を実現。
・チューブ挿入シールにはV型形状パッキンを使用し、なめらかな挿入と確実なシールを実現。
・快適な作業環境にフィットしたホワイトボディ、黄銅部は無電解ニッケルメッキを採用。
・ボディおよびプッシュリングに難燃性樹脂(UL94企画V-0相当)を採用。
・チューブ内径よりも狭くなる部分がなく、チューブ内径と同容量の流量が実現。
・チャック金具がチューブの抜ける方向に作用するとくい込みが作用することによる高い保持力。
【用途】
・チューブ継手、ワンタッチジョイント、エアー継手、樹脂継手、トリプルとして使用可能。

ご注意

  • ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
■CKD商品選定ページはこちら

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ニュージョイント GWMF□-0シリーズのレビュー
この商品のレビューはありません

よくあるご質問(FAQ)

Q継手にチューブを接続する際の注意点はなんですか?
A
チューブ端面を直角に切断する必要があります。また、チューブに汚れや異物や傷がないか確認してください。切断時には、チューブカッターがお勧めです。
Qワンタッチ継手を真空時の注意点はなんですか?
A
正圧・負圧(真空)のどちらでも使用できるよう設計されています。ただし、ウレタンチューブを用いる場合は、インサートリングの併用が必要です。
