ニュージョイント GWL -Lシリーズ【1～10個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 321円～9,239円
- 税込単価
- 353円～10,163円
空気圧配管用ワンタッチ継手ロングエルボタイプ。【特長】・配管スペースの大幅な縮...
詳細情報を確認する
商品仕様

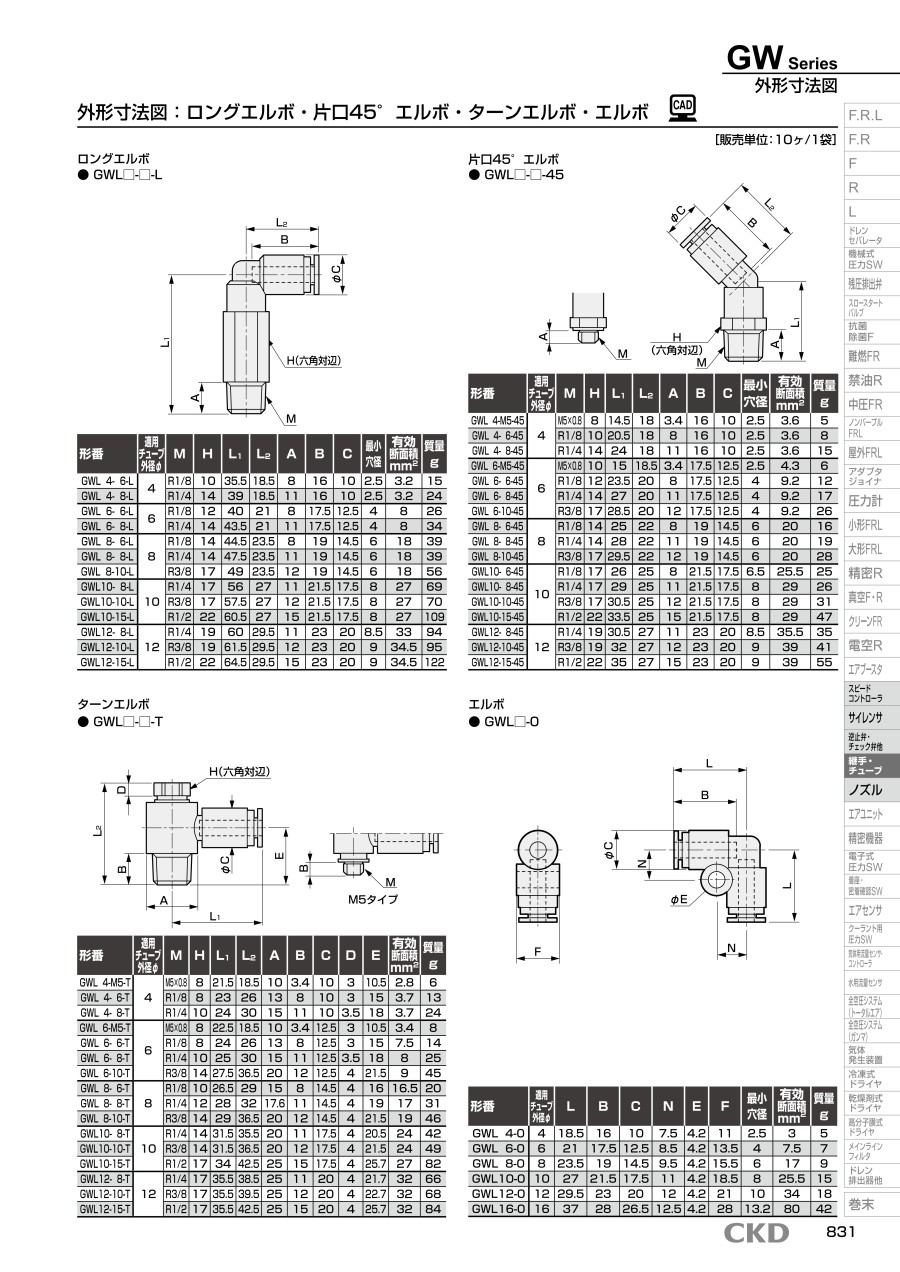

ニュージョイント GWL□-□-Lシリーズの外形図
外形図
（単位：mm）
| 形番 | 適用チューブ外径φ | M | H | L1 | L2 | A | B | C | 最小穴径 | 有効断面積 mm2 | 質量 g |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GWL4-6-L | 4 | R1/8 | 10 | 35.5 | 18.5 | 8 | 16 | 10 | 2.5 | 3.2 | 15 |
| GWL4-8-L | R1/4 | 14 | 39 | 18.5 | 11 | 16 | 10 | 2.5 | 3.2 | 24 | |
| GWL6-6-L | 6 | R1/8 | 12 | 40 | 21 | 8 | 17.5 | 12.5 | 4 | 8 | 26 |
| GWL6-8-L | R1/4 | 14 | 43.5 | 21 | 11 | 17.5 | 12.5 | 4 | 8 | 34 | |
| GWL8-6-L | 8 | R1/8 | 14 | 44.5 | 23.5 | 8 | 19 | 14.5 | 6 | 18 | 39 |
| GWL8-8-L | R1/4 | 14 | 47.5 | 23.5 | 11 | 19 | 14.5 | 6 | 18 | 39 | |
| GWL8-10-L | R3/8 | 17 | 49 | 23.5 | 12 | 19 | 14.5 | 6 | 18 | 56 | |
| GWL10-8-L | 10 | R1/4 | 17 | 56 | 27 | 11 | 21.5 | 17.5 | 8 | 27 | 69 |
| GWL10-10-L | R3/8 | 17 | 57.5 | 27 | 12 | 21.5 | 17.5 | 8 | 27 | 70 | |
| GWL10-15-L | R1/2 | 22 | 60.5 | 27 | 15 | 21.5 | 17.5 | 8 | 27 | 109 | |
| GWL12-8-L | 12 | R1/4 | 19 | 60 | 29.5 | 11 | 23 | 20 | 8.5 | 33 | 94 |
| GWL12-10-L | R3/8 | 19 | 61.5 | 29.5 | 12 | 23 | 20 | 9 | 34.5 | 95 | |
| GWL12-15-L | R1/2 | 22 | 64.5 | 29.5 | 15 | 23 | 20 | 9 | 34.5 | 122 |
ニュージョイント GWL□-□-Lシリーズの仕様
| 項目 | GW |
|---|---|
| 使用流体 | 圧縮空気 |
| 最高使用圧力 MPa | 1.0 |
| 負圧 KPa | -100 注1 |
| 周囲温度 ℃ | -10～60（但し凍結なきこと） |
| 使用チューブ | ソフトナイロンチューブ（F-15**） |
| ウレタンチューブ（U-95**,NU-**） |
注1：ウレタンチューブを用いて真空圧で使用の際はインサートリングの併用をしてください。
内部構造・部品リスト
内部構造図
| 品番 | 部品名称 | 材質 |
|---|---|---|
| 1 | 本体 | ポリブチレンテレフタレート（難燃性樹脂※2） |
| 2 | パッキン | ニトリルゴム |
| 3 | チャックホルダー | ポリエーテルイミド |
| 4 | チャック | ステンレス |
| 5 | プッシュリング※1 | ポリブチレンテレフタレート（難燃性樹脂※2） |
| 6 | アウターリング | 黄銅（無電解ニッケルメッキ処理） |
| 7 | 打込ニップル | 黄銅（無電解ニッケルメッキ処理） |
※1：プッシュリングの色は、標準：白、オゾン対応仕様P11：青色、クリーン仕様P70：ピンク、P74：橙色、P80：水色になります。（難燃剤の添加により、淡い色合いになります。）
※2：UL94規格V-0相当。
開発秘話
現場の方に手間をかけずに安心して使って頂けるよう、チューブをチャックする部分の構造を見直し、チューブの抜き差しの操作性向上に取り組んでいます。構造の見直しにより、チューブの抜き差しをしやすくし、さらにチャック部分を強化することにより不意に外部から抗力がかかっても抜けにくい構造にしました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
332円 ( 365円 ) | 在庫品1日目当日出荷可能 |
321円 ( 353円 ) | 在庫品1日目当日出荷可能 |
386円 ( 425円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
357円 ( 393円 ) | 在庫品1日目当日出荷可能 |
9,239円 ( 10,163円 ) | 4日目 |
444円 ( 488円 ) | 6日目 |
503円 ( 553円 ) | 在庫品1日目当日出荷可能 |
480円 ( 528円 ) | 在庫品1日目当日出荷可能 |
7,341円 ( 8,075円 ) | 4日目 |
591円 ( 650円 ) | 在庫品1日目当日出荷可能 |
6,921円 ( 7,613円 ) | 4日目 |
506円 ( 557円 ) | 5日目 |
9,087円 ( 9,996円 ) | 4日目 |
496円 ( 546円 ) | 在庫品1日目当日出荷可能 |
529円 ( 582円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
空気圧配管用ワンタッチ継手ロングエルボタイプ。
【特長】
・配管スペースの大幅な縮小を実現した、ニュージョイントシリーズ。
・省スペース対応のコンパクトサイズ。
・チューブ挿入シールには、V型形状パッキンを使用。
・なめらかな挿入と確実なシールを実現している。
・エルボユニオン型は回転自在で、配管作業・配管取出し作業が容易。
・快適な作業環境にフィットしたホワイトボディ、黄銅部は無電解ニッケルメッキを採用。
・GWシリーズはボディおよびプッシュリングに難燃性樹脂（UL94規格V-0相当）を採用。
【用途】
・チューブ継手、ワンタッチジョイント、エアー継手、樹脂継手、ブランチエルボユニオンとして使用可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
