エアファイバ用ワンタッチ継手 CG-S2シリーズ

エアファイバ用ワンタッチ継手 クリーンタイプ CG-S2-□シリーズ

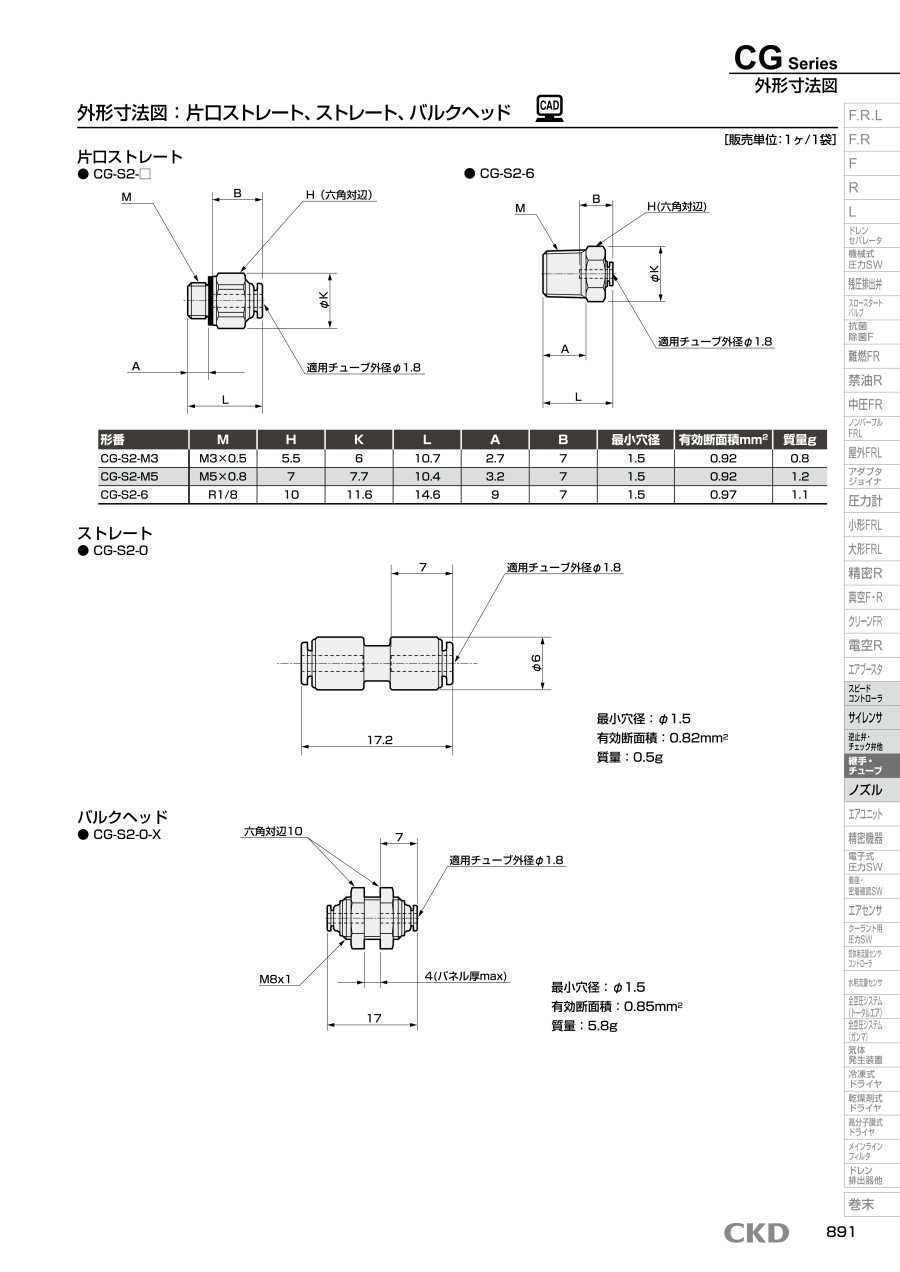

CG-S2-□

CG-S2-6

（単位：mm）

エアファイバ用ワンタッチ継手 CGシリーズの仕様

注1：ゴム材質EPDMを採用しておりますので、鉱物系オイルを含む流体には適していません。
注2：バーブ継手用エアファイバ（UP-9102-F1）は使用できません。

内部構造・部品リスト

内部構造図

品番	部品名称		材質
1	本体 ※1		ポリプロピレン（半透明）
			ステンレス鋼（SUS304）
2	パッキン		エチレンプロピレンゴム
3	チャックホルダー		ポリプロピレン（半透明）
4	チャック		ステンレス鋼（SUS301）
5	アウターリング		ステンレス鋼（SUS304）
6	プッシュリング		ポリプロピレン（半透明）
7	Oリング		エチレンプロピレンゴム
8	ストッパ		ステンレス鋼（SUS304）
9	Oリング		エチレンプロピレンゴム
10	ニップル	M3、M5	ステンレス鋼（SUS304）
		R1/8	ポリプロピレン（半透明）
11	ガスケット		ステンレス＋フッ素ゴム

※1：CG-S2-M3／M5の本体はステンレスとなります。

使用上のご注意

• ※ CGシリーズのパッキンは鉱油系の油に対して耐久性が劣るため、一般空気圧機器の配管には適していません。
• ※ R1/8ねじのタイプは、ねじシール剤なしとなります。
• ※ 一般空気圧機器への配管はPGシリーズをご使用ください。
