ＣＫＤ

エアファイバ用ワンタッチ継手 CG-S2-0-Xシリーズ

カタログ |

数量スライド割引

この商品のFAQをみる（2件）

通常単価(税別): 3,668円

税込単価: 4,035円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：4 日目

エアファイバ用のワンタッチ継手バルクヘッドタイプです。【特長】・エアファイバは...

本体
SUS304
パッキン
EPDM
使用温度 (℃)
-10::60
使用流体
空気
継手種類
ユニオン同径
ユニオン同径
バルクヘッド
種類
ワンタッチ継手
適用チューブ外径1 (φ)
1.8
オプション
なし
クリーン仕様
禁油処理
材質制限
材質制限なし
耐オゾン仕様
なし

CG-S2-0-X

閲覧中の商品と併せてご検討ください

CG-S2-0-Xの仕様・寸法情報

本体

[SUS303・SUS304] SUS304

パッキン

EPDM

使用温度(℃)

-10～60

使用流体

空気

継手種類

ユニオン同径

バルクヘッド

種類

ワンタッチ継手

適用チューブ外径1(φ)

1.8

オプション

なし

クリーン仕様

禁油処理

材質制限

材質制限なし

耐オゾン仕様

なし

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

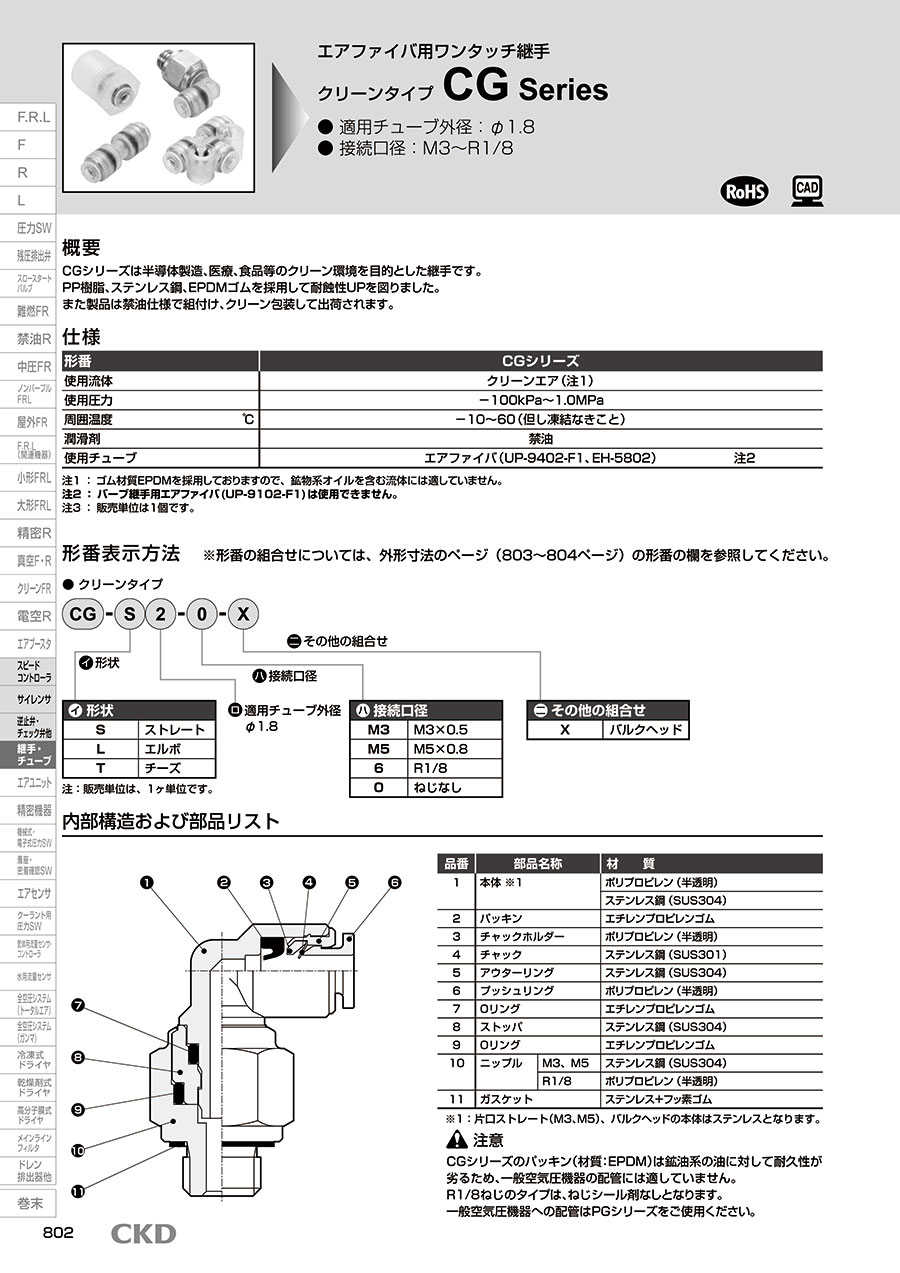

エアファイバ用ワンタッチ継手クリーンタイプ CG-S2-0-X

（単位：mm）

外形図
・最小穴径：φ1.5（直径1.5mm）
・有効断面積：0.85mm²
・質量：5.8g

エアファイバ用ワンタッチ継手 CGシリーズの仕様

形番	CGシリーズ
使用流体	クリーンエア（注1）
使用圧力	-100kPa～1.0MPa
周囲温度	-10～60℃（但し凍結なきこと）
潤滑剤	禁油
使用チューブ	エアファイバ（UP-9402-F1、EH-5802）注2

注1：ゴム材質EPDMを採用しておりますので、鉱物系オイルを含む流体には適していません。
注2：バーブ継手用エアファイバ（UP-9102-F1）は使用できません。

内部構造・部品リスト

内部構造図

品番	部品名称		材質
1	本体		ステンレス鋼（SUS304）
2	パッキン		エチレンプロピレンゴム
3	チャックホルダー		ポリプロピレン（半透明）
4	チャック		ステンレス鋼（SUS301）
5	アウターリング		ステンレス鋼（SUS304）
6	プッシュリング		ポリプロピレン（半透明）
7	Oリング		エチレンプロピレンゴム
8	ストッパ		ステンレス鋼（SUS304）
9	Oリング		エチレンプロピレンゴム
10	ニップル	M3、M5	ステンレス鋼（SUS304）
10	ニップル	R1/8	ポリプロピレン（半透明）
11	ガスケット		ステンレス＋フッ素ゴム

使用上のご注意

※ CGシリーズのパッキンは鉱油系の油に対して耐久性が劣るため、一般空気圧機器の配管には適していません。
※ 一般空気圧機器への配管はPGシリーズをご使用ください。

開発秘話

エアファイバは、糸のように細いチューブです。この細いチューブを外しやすく、かつしっかり固定するためにはチャック部品が食い込み量調整がキーとなります。対象が細い上に柔らかいため、チャック部品とチューブを幾度と試作し、最適化を図りました。

型番リスト

表示件数

型番

CG-S2-0-X

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

3,668円

( 4,035円 )

4日目

詳細情報

基本情報

基本情報

エアファイバ用のワンタッチ継手バルクヘッドタイプです。
【特長】
・エアファイバは、リード線並みの細さと柔軟性を備えた、今までにない超極細エアチューブです。
・柔軟性が格段に優れ、配管自由度が極めて高いため、狭小スペース等の難配管や短距離配管が簡単です。
・配管後のチューブ抵抗が従来に比べ極めて小さいため、装置精度への影響も解消できます。
・小口径のエアシリンダ配管に適し、装置の小形化に貢献します。
・CGシリーズは半導体製造、医療、食品等のクリーン環境を目的とした継手です。
・PP樹脂、ステンレス鋼、EPDMゴムを採用して耐蝕性UPを図りました。

■CKD商品選定ページはこちら

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

ＣＫＤ
エアファイバワンタッチ継手用 UP-94シリーズ
本製品の適合品。帯電防止タイプとクリーンタイプの2タイプがあり、外径φ1.8､内径φ1.2。UP-94シリーズはエアファイバ用チューブになります。
ＣＫＤ
エアファイバ専用継手用 UP-9102-F1シリーズ
接続口径互換のチューブ。外径φ1.8､最小曲げ半径4mmの極細タイプです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エアファイバ用ワンタッチ継手 CG-S2-0-Xシリーズの型番CG-S2-0-Xのページです。型番CG-S2-0-Xに関する仕様情報を記載しております。

エアファイバ用ワンタッチ継手 CG-S2-0-Xシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q継手にチューブを接続する際の注意点はなんですか？

チューブ端面を直角に切断してください。また、チューブに汚れや異物や傷がないか確認してください。切断時には、チューブカッターがお勧めです。

Qワンタッチ継手を真空時の注意点はなんですか？

正圧・負圧（真空）のどちらでも使用できるよう設計されています。ただし、ウレタンチューブを用いる場合は、インサートリングの併用をしてください。
