エアファイバ用ワンタッチ継手プラグレジューサ

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 743円

税込単価: 817円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

エアファイバ用のワンタッチ継手プラグレジューサです。【特長】・エアファイバは、...

本体
ポリアミド
パッキン
H-NBR
使用温度 (℃)
-10::60
使用流体
空気
継手種類
ソケット・レデューサ
ソケット・レデューサ
プラグレデューサー
種類
ワンタッチ継手
適用チューブ外径1 (φ)
4
適用チューブ外径2 (φ)
1.8
オプション
なし
クリーン仕様
クリーン仕様なし
材質制限
材質制限なし
耐オゾン仕様
なし

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

型番:

PG-S2-4P

解除

閲覧中の商品と併せてご検討ください

サイレンサワンタッチタイプ SLW-Hシリーズ

エアファイバワンタッチ継手用 UP-94シリーズ

エアファイバ専用継手用 UP-9102-F1シリーズ

－閉じる

PG-S2-4Pの仕様・寸法情報

本体

ポリアミド

パッキン

H-NBR

使用温度(℃)

-10～60

使用流体

空気

継手種類

ソケット・レデューサ

[レデューサー] プラグレデューサー

種類

ワンタッチ継手

適用チューブ外径1(φ)

適用チューブ外径2(φ)

1.8

オプション

なし

クリーン仕様

クリーン仕様なし

材質制限

材質制限なし

耐オゾン仕様

なし

商品情報
型番リスト
詳細情報
カタログ

商品情報

エアファイバ用ワンタッチ継手プラグレジューサ

（単位：mm）

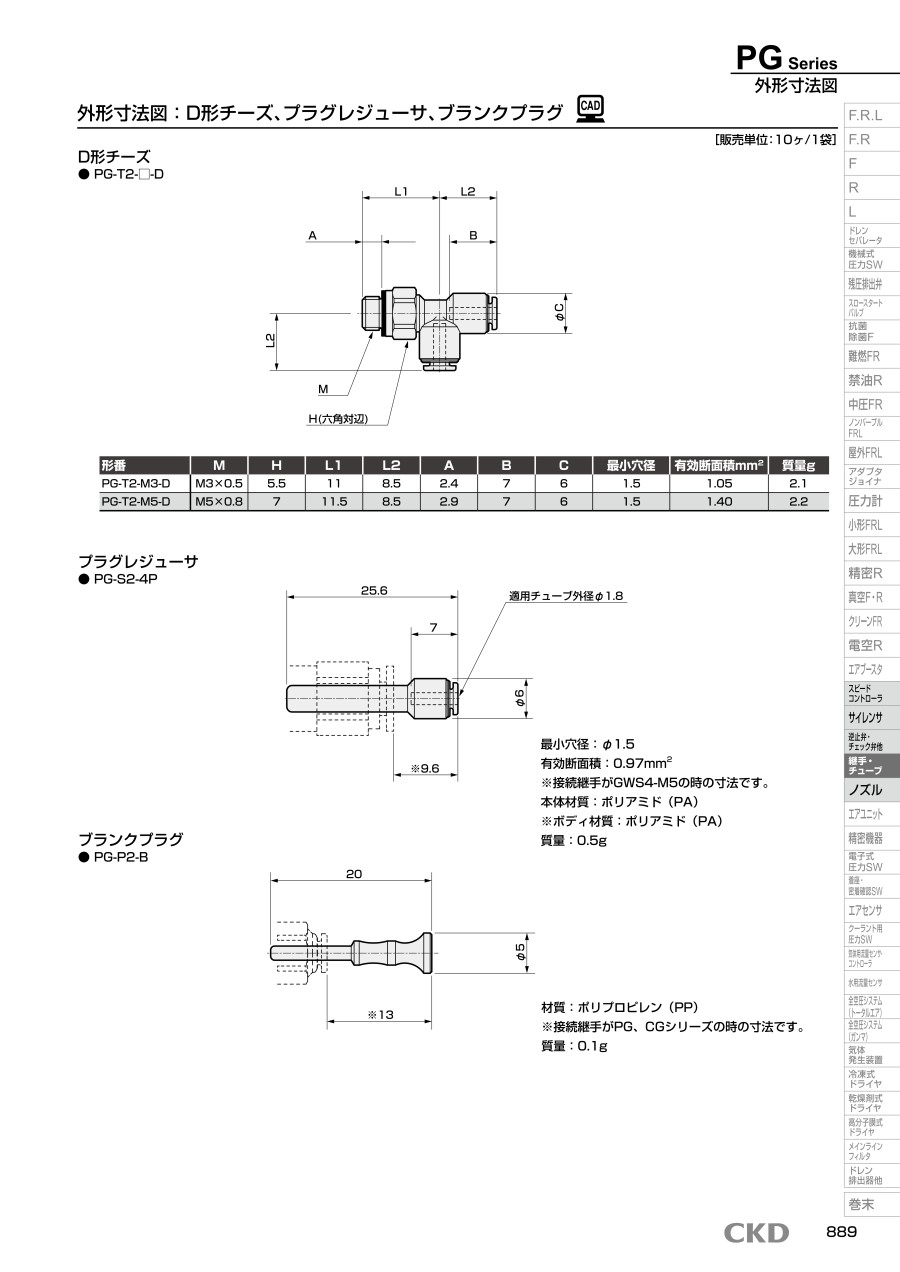

外形図

・最小穴径：φ1.5（直径1.5mm）
・有効断面積：0.97mm² ※接続継手がGWS4-M5の時の寸法です。
・本体材質：ポリアミド（PA）
・ボディ材質：ポリアミド（PA）
・質量：0.5g

エアファイバ用ワンタッチ継手 PGシリーズの仕様

形番	PGシリーズ
使用流体	圧縮空気
使用圧力	-100kPa～1.0MPa
周囲温度	-10～60℃（但し凍結なきこと）
使用チューブ	エアファイバ（UP-9402-F1、EH-5802）注1

注1：バーブ継手用エアファイバ（UP-9102-F1）は使用できません。

開発秘話

エアファイバは、糸のように細いチューブです。この細いチューブを外しやすく、かつしっかり固定するためにはチャック部品が食い込み量調整がキーとなります。対象が細い上に柔らかいため、チャック部品とチューブを幾度と試作し、最適化を図りました。

型番リスト

表示件数

型番

PG-S2-4P

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

743円

( 817円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

エアファイバ用のワンタッチ継手プラグレジューサです。
【特長】
・エアファイバは、リード線並みの細さと柔軟性を備えた、今までにない超極細エアチューブです
・狭小スペース等の難配管や短距離配管が簡単にでき、しかも配管後のチューブ抵抗（チューブストレス）が従来に比べ極めて小さいため、装置精度への影響も解消できます
・小口径のエアシリンダ配管に適し、装置の小形化に貢献します

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

ＣＫＤ
スピードコントローララインタイプワンタッチ継手付 SCL2シリーズ
微速タイプエアファイバ用のスピードコントローラーです。
ＣＫＤ
エアファイバ専用継手用 UP-9102-F1シリーズ
接続口径互換のチューブ。外径φ1.8､最小曲げ半径4mmの極細タイプです。
ＣＫＤ
エアファイバワンタッチ継手用 UP-94シリーズ
接続口径互換のチューブ<br/>帯電防止タイプとクリーンタイプの2タイプがあり、外径φ1.8､内径φ1.2です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エアファイバ用ワンタッチ継手プラグレジューサの型番PG-S2-4Pのページです。型番PG-S2-4Pに関する仕様情報を記載しております。

エアファイバ用ワンタッチ継手プラグレジューサのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q継手にチューブを接続する際の注意点はなんですか？

チューブ端面を直角に切断してください。また、チューブに汚れや異物や傷がないか確認してください。切断時には、チューブカッターがお勧めです。

Qワンタッチ継手を真空時の注意点はなんですか？

正圧・負圧（真空）のどちらでも使用できるよう設計されています。ただし、ウレタンチューブを用いる場合は、インサートリングの併用をしてください。
