エアファイバ用ワンタッチ継手 PG-S2シリーズ

エアファイバ用ワンタッチ継手 PG-S2シリーズ

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が3型番あります。
数量：

商品情報

エアファイバ用ワンタッチ継手 PG-S2-□シリーズ

エアファイバー用ワンタッチ継手 PG-S2シリーズ:関連画像

PG-S2-□

エアファイバー用ワンタッチ継手 PG-S2シリーズ:関連画像

PG-S2-6



（単位：mm）

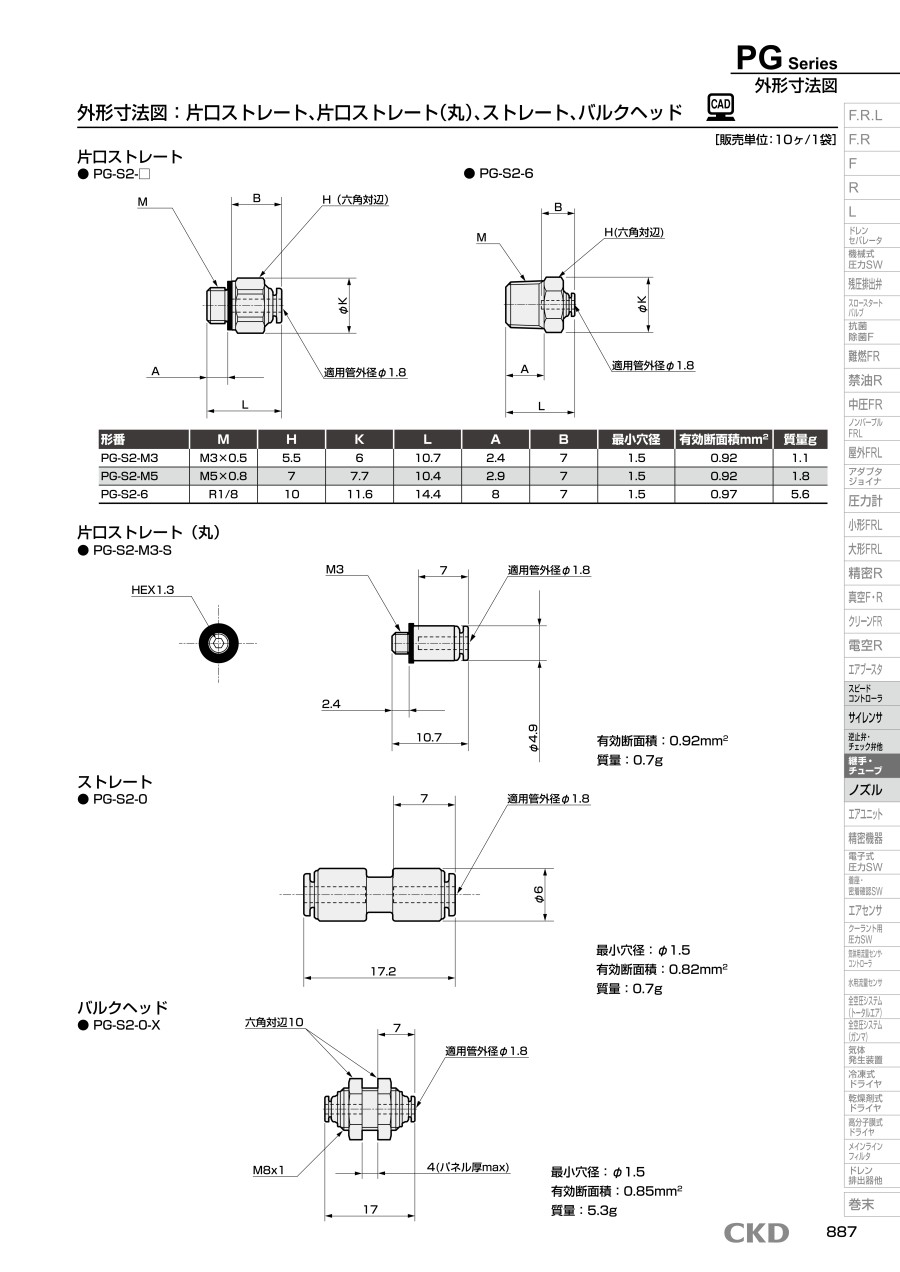

形番 M H K L A B 最小穴径 有効断面積mm2 質量g
PG-S2-M3 M3×0.5 5.5 6 10.7 2.4 7 1.5 0.92 1.1
PG-S2-M5 M5×0.8 7 7.7 10.4 2.9 7 1.5 0.92 1.8
PG-S2-6 R1/8 10 11.6 14.4 8 7 1.5 0.97 5.6

エアファイバ用ワンタッチ継手 PGシリーズの仕様

形番 PGシリーズ
使用流体 圧縮空気
使用圧力 -100kPa～1.0MPa
周囲温度 -10～60℃（但し凍結なきこと）
使用チューブ エアファイバ（UP-9402-F1、EH-5802）注1

注1：バーブ継手用エアファイバ（UP-9102-F1）は使用できません。

内部構造・部品リスト

エアファイバー用ワンタッチ継手 PG-S2シリーズ:関連画像

内部構造図

品番 部品名称 材質
1 本体 黄銅（無電解ニッケルメッキ）
2 パッキン 水素化ニトリルゴム
3 チャックホルダー ポリプロピレン（半透明）
4 チャック ステンレス鋼
5 アウターリング 黄銅（無電解ニッケルメッキ）
6 プッシュリング ポリプロピレン（白色）
7 Oリング ニトリルゴム
8 ニップル 黄銅（無電解ニッケルメッキ）（R1/8 はシール剤付）
9 ガスケット ステンレス+ニトリルゴム
