ＣＫＤ

エアファイバ用ワンタッチ継手 PG-L2シリーズ

エアファイバ用ワンタッチ継手 PG-L2シリーズ
この商品のFAQをみる（2件）
通常単価(税別)
542円～870円
税込単価
596円～957円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

エアファイバ用ワンタッチ継手 PG-S2シリーズ

ＣＫＤ

エアファイバ用ワンタッチ継手 PG-S2シリーズ
5
通常価格(税別)： 451円 (税込価格：496円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

エアファイバ用ワンタッチ継手 プラグレジューサ

ＣＫＤ

エアファイバ用ワンタッチ継手 プラグレジューサ
0
通常価格(税別)： 743円 (税込価格：817円)

通常出荷日：在庫品1日目

エアファイバ用のワンタッチ継手片口エルボタイプです。【特長】・エアファイバは、...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が3型番あります。
数量：

商品情報

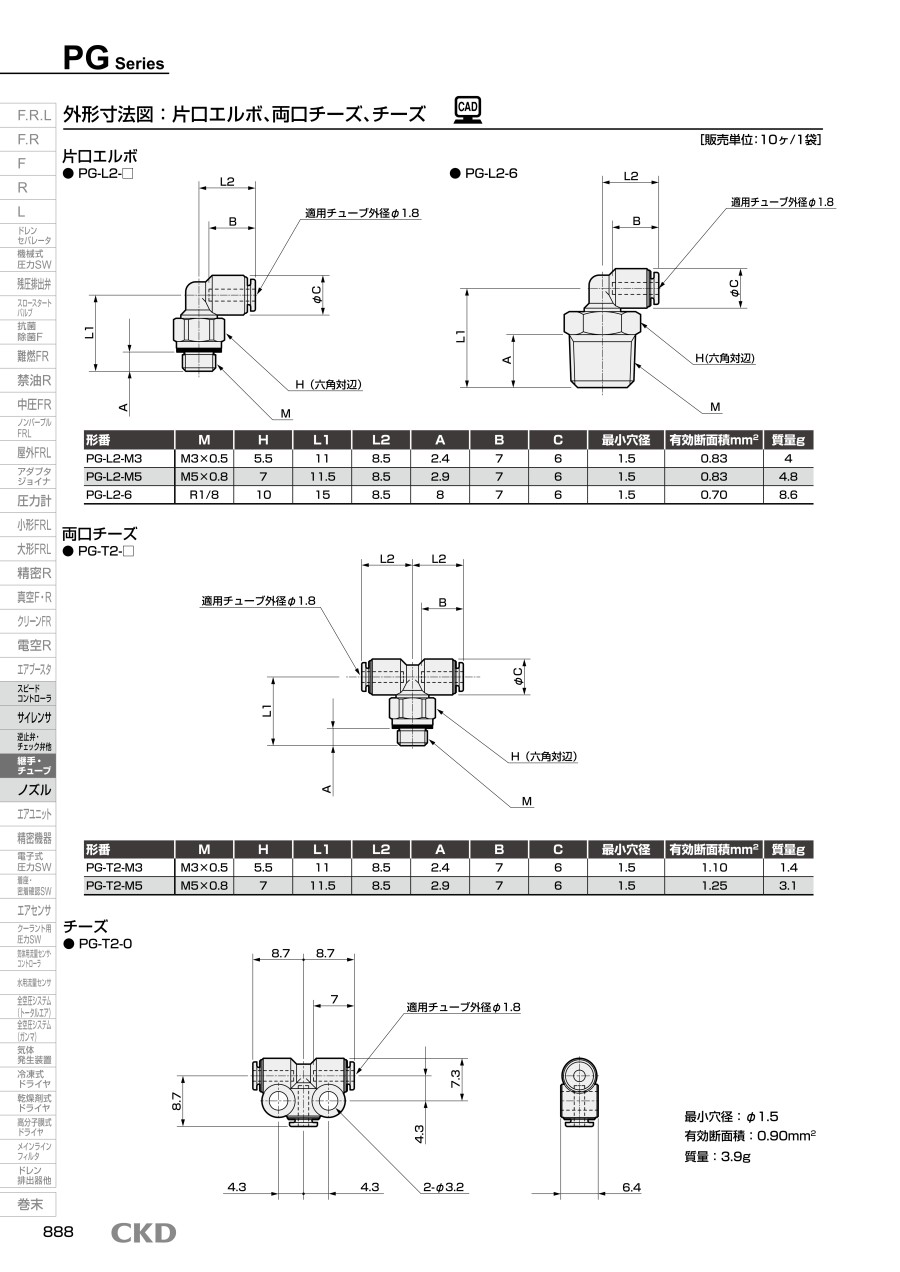

エアファイバー用ワンタッチ継手 PG-L2-□シリーズ

エアファイバー用ワンタッチ継手 PG-L2シリーズ:関連画像

PG-L2-□

エアファイバー用ワンタッチ継手 PG-L2シリーズ:関連画像

PG-L2-6



（単位：mm）



形番 M H L1 L2 A B C 最小穴径 有効断面積mm2 質量g
PG-L2-M3 M3×0.5 5.5 11 8.5 2.4 7 6 1.5 0.83 4
PG-L2-M5 M5×0.8 7 11.5 8.5 2.9 7 6 1.5 0.83 4.8
PG-L2-6 R1/8 10 15 8.5 8 7 6 1.5 0.70 8.6

エアファイバー用ワンタッチ継手 PGシリーズの仕様

形番 PGシリーズ
使用流体 圧縮空気
使用圧力 -100kPa～1.0MPa
周囲温度 -10～60℃（但し凍結なきこと）
使用チューブ エアファイバ（UP-9402-F1、EH-5802） 注1

注1：バーブ継手用エアファイバ（UP-9102-F1）は使用できません。

内部構造・部品リスト

エアファイバー用ワンタッチ継手 PG-L2シリーズ:関連画像

内部構造図

品番 部品名称 材質
1 本体 ポリプロピレン（半透明）
2 パッキン 水素化ニトリルゴム
3 チャックホルダー ポリプロピレン（半透明）
4 チャック ステンレス鋼
5 アウターリング 黄銅（無電解ニッケルメッキ）
6 プッシュリング ポリプロピレン（白色）
7 Oリング ニトリルゴム
8 ニップル 黄銅（無電解ニッケルメッキ）（R1/8 はシール剤付）
9 ガスケット ステンレス+ニトリルゴム

開発秘話



エアファイバは、糸のように細いチューブです。この細いチューブを外しやすく、かつしっかり固定するためにはチャック部品が食い込み量調整がキーとなります。対象が細い上に柔らかいため、チャック部品とチューブを幾度と試作し。最適化を図りました。

型番リスト

表示件数
  • 1
    • 型番
    PG-L2-6
    PG-L2-M3
    PG-L2-M5

    管接続口径

    管接続口径1 オネジ

    		最小発注数量
    R
    1/8
    1個
    M
    M3
    1個
    M
    M5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    542円
    ( 596円 )
    在庫品1日目当日出荷可能
    870円
    ( 957円 )
    在庫品1日目当日出荷可能
    696円
    ( 766円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    エアファイバ用のワンタッチ継手片口エルボタイプです。
    【特長】
    ・エアファイバは、リード線並みの細さと柔軟性を備えた、今までにない超極細エアチューブです。
    ・狭小スペース等の難配管や短距離配管が簡単にでき、しかも配管後のチューブ抵抗（チューブストレス）が従来に比べ極めて小さいため、装置精度への影響も解消できます。
    ・小口径のエアシリンダ配管に適し、装置の小形化に貢献します。
    【用途】
    ・小口径のエアシリンダに使用します。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    エアファイバ用ワンタッチ継手 PG-L2シリーズのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q継手にチューブを接続する際の注意点はなんですか？
    A
    チューブ端面を直角に切断してください。また、チューブに汚れや異物や傷がないか確認してください。切断時には、チューブカッターがお勧めです。
    Qワンタッチ継手を真空時の注意点はなんですか？
    A
    正圧・負圧（真空）のどちらでも使用できるよう設計されています。ただし、ウレタンチューブを用いる場合は、インサートリングの併用をしてください。
