防振ゴム（グロメット）
- 一部SALE 2026/03/31まで
- 当日出荷可能
- 通常単価(税別)
- 378円～1,147円特別価格
- 税込単価
- 416円～1,262円特別価格
【特長】・製品が小さなため、場所を取らずに防振が可能です。・各方向のバネ定数が...
詳細情報を確認する商品情報

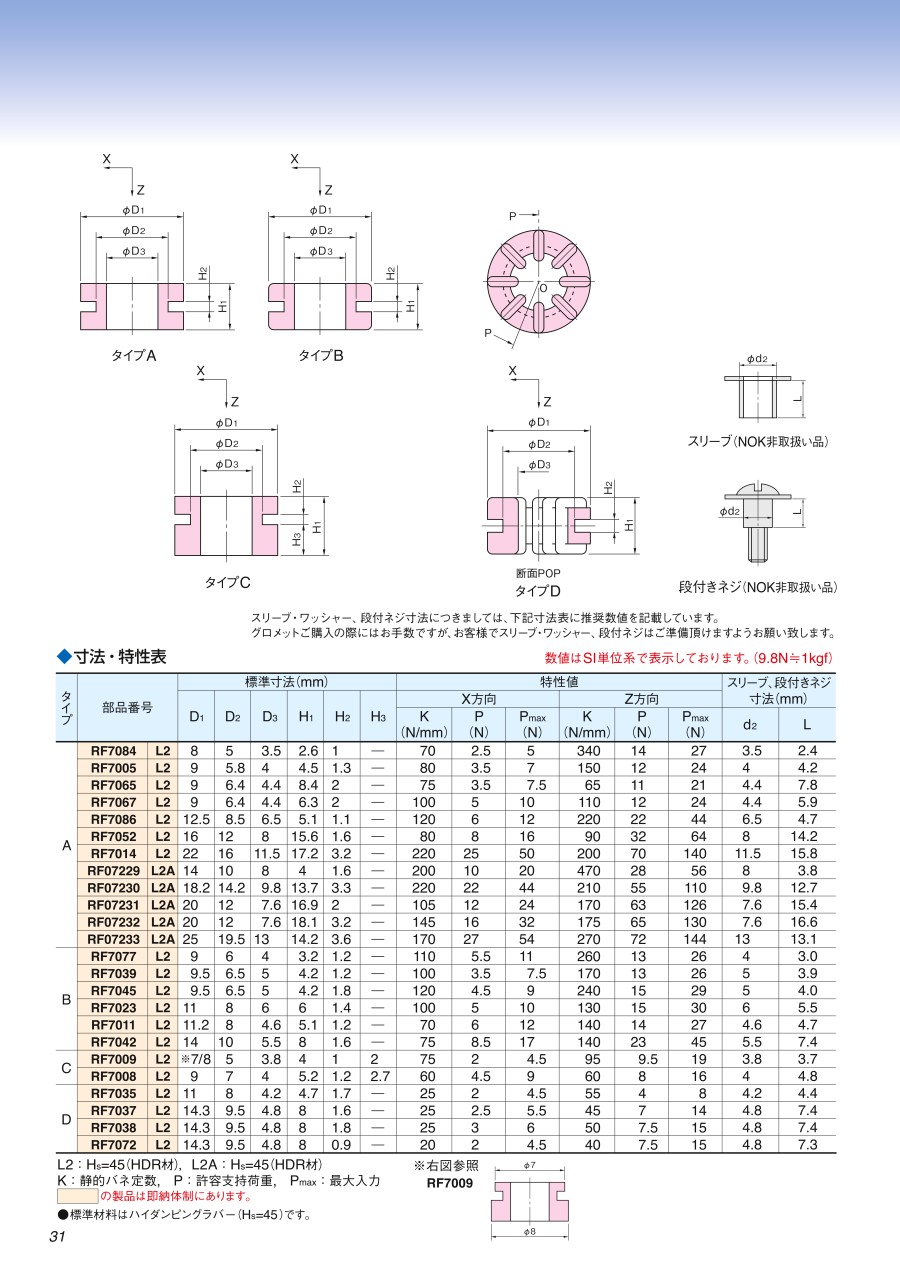

外形図
タイプA
タイプB
タイプC
タイプD
規格表
数値はSI単位系で表示しております。（9.8N≒1kgf）
L2：Hs=45（HDR材）
K：静的バネ定数、P：許容支持荷重、Pmax：最大入力
使用例
取付方法
- （1）グロメット（図-1）をフレームのはめ込み穴（図-2）にはめ込みます。
- （2）グロメットの内径φD3 に金属スリーブ（図-3）、または、段付ネジ（図-4）を入れます。
※締付け高さLは、ゴムが10%圧縮されるように寸法設定します。 - （3）装置とグロメットをネジ止め固定します。（図-5）
図-1グロメット
図-2フレーム形状
図-3スリーブ寸法
図-4段付ネジ寸法
図-5取付例
商品特長詳細
- 小スペースで防振
- 小さなバネ定数
- HDR材による衝撃吸収
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
378円 ( 416円 ) | 在庫品1日目当日出荷可能 |
491円 ( 540円 ) | 在庫品1日目当日出荷可能 |
653円 ( 718円 ) | 在庫品1日目当日出荷可能 |
605円 ( 666円 ) | 在庫品1日目当日出荷可能 |
694円 ( 763円 ) | 在庫品1日目当日出荷可能 |
525円 ( 578円 ) | 在庫品1日目当日出荷可能 |
479円 ( 527円 ) | 在庫品1日目当日出荷可能 |
525円 ( 578円 ) | 在庫品1日目当日出荷可能 |
694円 ( 763円 ) | 在庫品1日目当日出荷可能 |
1,147円 ( 1,262円 ) | 在庫品1日目当日出荷可能 |
613円 ( 674円 ) | 在庫品1日目当日出荷可能 |
632円 ( 695円 ) | 在庫品1日目当日出荷可能 |
704円 ( 774円 ) | 在庫品1日目当日出荷可能 |
704円528円 ( 581円 ) | 在庫品1日目当日出荷可能 |
613円 ( 674円 ) | 在庫品1日目当日出荷可能 |
649円 ( 714円 ) | 在庫品1日目当日出荷可能 |
736円 ( 810円 ) | 在庫品1日目当日出荷可能 |
553円 ( 608円 ) | 在庫品1日目当日出荷可能 |
525円 ( 578円 ) | 在庫品1日目当日出荷可能 |
525円 ( 578円 ) | 在庫品1日目当日出荷可能 |
722円 ( 794円 ) | 在庫品1日目当日出荷可能 |
459円 ( 505円 ) | 在庫品1日目当日出荷可能 |
576円 ( 634円 ) | 在庫品1日目当日出荷可能 |
648円 ( 713円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・製品が小さなため、場所を取らずに防振が可能です。
・各方向のバネ定数が小さいので、軽量機器の防振に適しています。
・HDR（ハイダンピングラバー）材を使用することにより広範囲の周波数で共振伝達を小さくすることが可能です。
