ショックアブソーバ W-A2M20シリーズ
W-A2M20N016SDの仕様・寸法情報
商品情報
外形図
標準形
キャップ付
製品仕様
| 形式 | W-A2M20N016SD （標準形） | W-A2M20S016SD-C （キャップ付） | |
|---|---|---|---|
| 吸収エネルギ範囲 J | 5.88～29.4 | ||
| ストローク mm | 16 | ||
| 相当（等価）質量範囲 kg | 200 | ||
| （注1）毎分最大エネルギ容量 J/min | 343 | ||
| 衝突速度範囲 m/s | 2以下 | ||
| （注3）最大抗力値 N | 4,900 | ||
| （注2）ロッド復帰力 N | 18.0 | ||
| （注2）ロッド復帰時間 s | 0.5 | ||
| 最大使用サイクル 回/min | 60 | ||
| 使用温度範囲 ℃ | -5～+70（但し、凍結なきこと） | ||
| 支持形式 | FA形 | ||
| 質量 g | 本体 | 180 | 202 |
| 支持金具 | FA金具：110 | ||
| 関連部品 | 補助ストッパ用ナット・偏角度用アダプタ | ||
（注1）表中の毎分最大エネルギ容量は、周囲温度26.7℃時を表わしています。
周囲温度T（℃）における毎分最大エネルギ容量をE2（J/min）とすると次式で表わします。
（注2）ストローク16mm押込時の最大値を示します。
（注3）最大抗力値は適切な調整を行った場合の値です。
詳細情報
基本情報
小形・軽量・アナログ調整式で、2段モーションのねじタイプのショックアブソーバ
【特長】
・吸収エネルギ調整式のショックアブソーバです。
・ストロークの前半は多孔、後半は単孔のエネルギ吸収特性を示します。
・外径にねじ切りを施してあり、ボルトを装着するのと同様な手軽さで取扱いできます。
・小形ながらも衝撃吸収は非常にソフトです。
・エアシリンダの衝撃吸収に適しています。

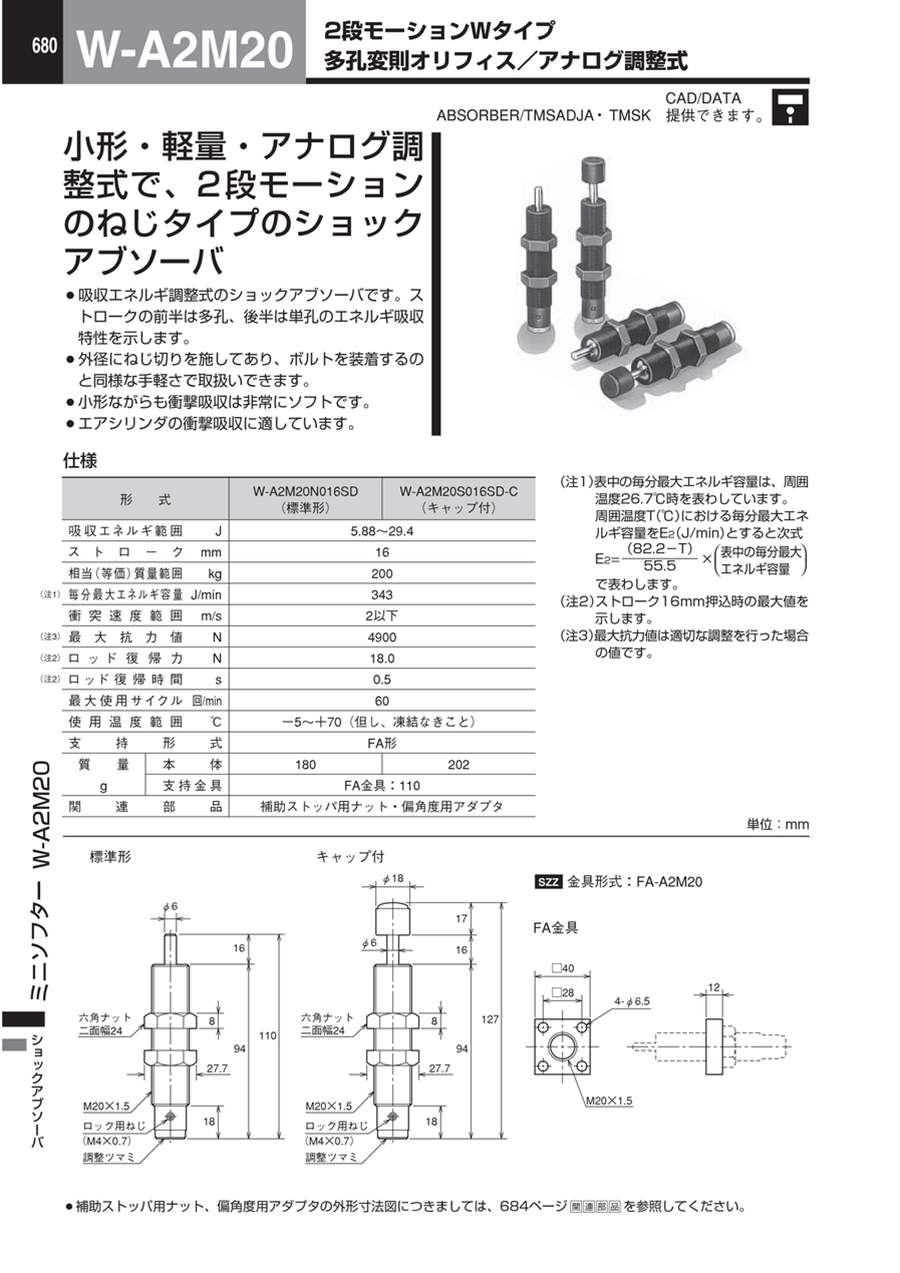

カタログ
