ＴＡＩＹＯ(太陽鉄工)

ショックアブソーバ W-A2M16シリーズ

カタログ |

数量スライド割引

通常単価(税別): 18,897円～19,042円

税込単価: 20,787円～20,946円

【特長】・小形・軽量・アナログ調整式で、2段モーションのねじタイプのショックア...

種類
調整式
ねじの規格
メートルねじ
ねじの呼び(M)
16
ストローク S (mm)
12
最大吸収エネルギ (J)
9.81
材質
スチール
取付ねじ呼び【詳細】
M16
最大衝突速度 (m/s)
2
最大抗力値 (N)
2650
ピストンロッド復帰力 (N)
14.7
最大使用サイクル (cycle/min)
60
許容偏角度 (deg)
±2.8
毎分吸収エネルギ量 (J/min)
235
使用温度範囲 (℃)
-5::70
本体/関連商品
本体
オリフィス方式
多孔変則オリフィス式
使用環境
標準
発注単位 (本)
1

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

標準形

キャップ付

製品仕様

形式	W-A2M16N012 （標準形）	W-A2M16N012-C （キャップ付）
吸収エネルギ範囲 J	1.96～9.81
ストローク mm	12
相当（等価）質量範囲 kg	50
毎分最大エネルギ容量 J/min^（注1）	235
衝突速度範囲 m/s	2以下
最大抗力値 N^（注3）	2650
ロッド復帰力 N^（注2）	14.7
ロッド復帰時間 s^（注2）	0.5
最大使用サイクル回/min	60
使用温度範囲 ℃	-5～+70（但し、凍結なきこと）
質量 g	108	117
関連部品	補助ストッパ用ナット・偏角度用アダプタ

（注1）表中の毎分最大エネルギ容量は、周囲温度26.7℃時を表わしています。
周囲温度T（℃）における毎分最大エネルギ容量をE₂（J/min）とすると次式
E₂=（82.2-T）/55.5×（表中の毎分最大エネルギ容量）で表わします。
（注2）ストローク12mm押込時の最大値を示します。
（注3）最大抗力値は適切な調整を行った場合の値です。

型番リスト

表示件数

型番

W-A2M16N012

W-A2M16N012-C

全長 L

(mm)

先端キャップ

最小発注数量

102	なし	1個
117	あり	1個

通常単価(税別) (税込単価)	通常出荷日

18,897円 ( 20,787円 )	4日目
19,042円 ( 20,946円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・小形・軽量・アナログ調整式で、2段モーションのねじタイプのショックアブソーバ。
・吸収エネルギ調整式のショックアブソーバです。
・ストロークの前半は多孔、後半は単孔のエネルギ吸収特性を示します。
・外径M16と小形にできておりますのでボルトを装着するのと同様な手軽さで取扱いできます。
・外径にねじ切りを施してあります。
・小形ながらも衝撃吸収は非常にソフトです。
・エアシリンダの衝撃吸収に適しています。

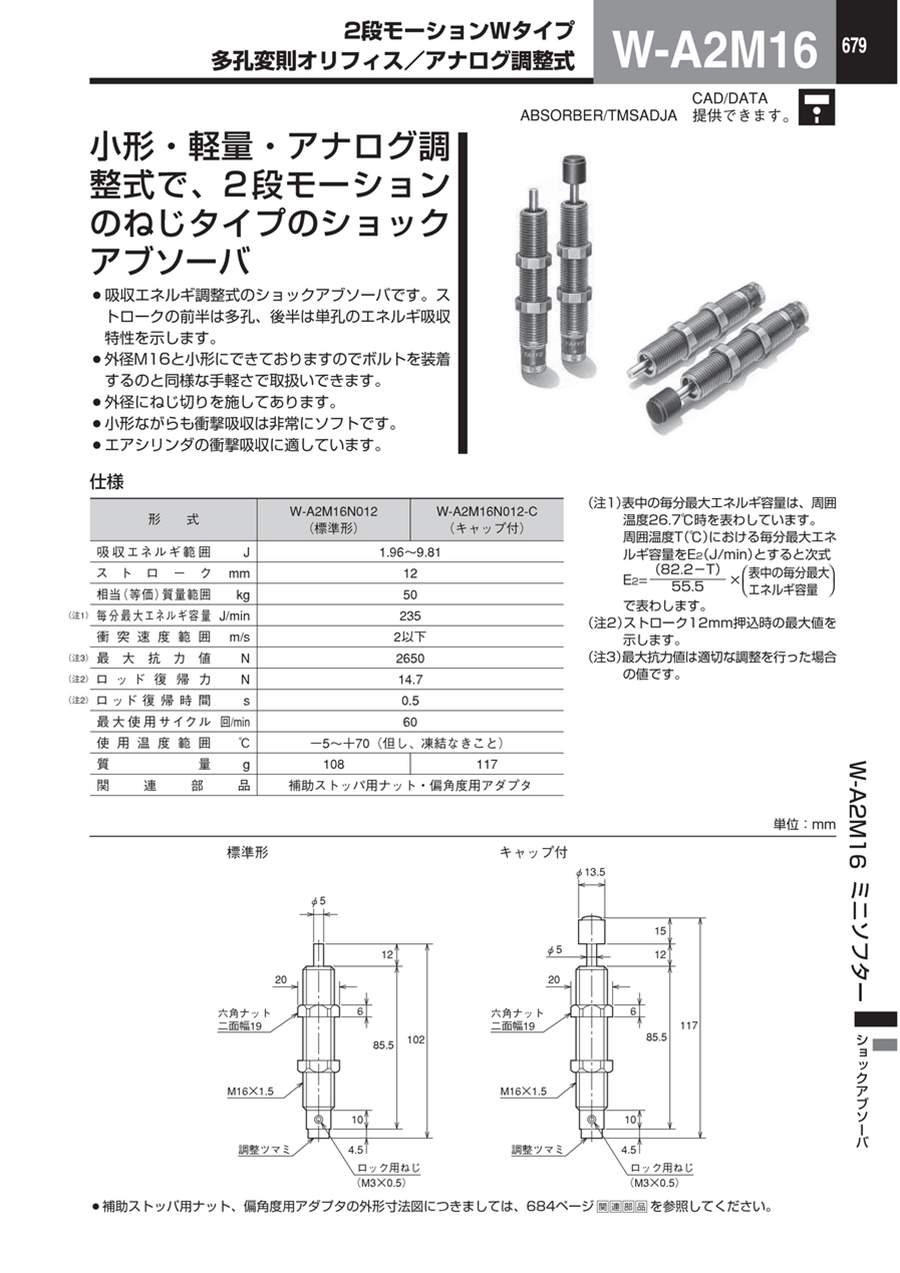

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
