ＴＡＩＹＯ(太陽鉄工)

ショックアブソーバ A2M14シリーズ

カタログ |

通常単価(税別): 11,942円

税込単価: 13,136円

通常出荷日：4日目

小形・軽量でアナログ調整式のねじタイプのショックアブソーバ。【特長】・吸収エネルギ調整式のショックアブ...

A2M14N010

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

A2M14N010の仕様・寸法情報

種類

調整式

ねじの規格

メートルねじ

ねじの呼び(M)

ストローク S(mm)

最大吸収エネルギ(J)

3.92

材質

スチール

取付ねじ呼び【詳細】

M14

最大衝突速度(m/s)

1.5

等価質量(kgf)

最大抗力値(N)

1820

ピストンロッド復帰力(N)

9.81

最大使用サイクル(cycle/min)

許容偏角度(deg)

±2.8

毎分吸収エネルギ量(J/min)

177

使用温度範囲(℃)

-5～70

本体/関連商品

本体

オリフィス方式

単孔オリフィス式

使用環境

標準

全長 L(mm)

先端キャップ

なし

発注単位(本)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

標準形

キャップ付

製品仕様

形式	A2M14N010 （標準形）	A2M14N010-C （キャップ付）
吸収エネルギ範囲 J	1.47～3.92
ストローク mm	10
相当（等価）質量範囲 kg	30
^（注1）毎分最大エネルギ容量 J/min	177
衝突速度範囲 m/s	1.5以下
^（注3）最大抗力値 N	1,820
^（注2）ロッド復帰力 N	9.81
^（注2）ロッド復帰時間 s	0.5
最大使用サイクル回/min	60
使用温度範囲 ℃	-5～+70（但し、凍結なきこと）
質量 g	58	59

（注1）表中の毎分最大エネルギ容量は、周囲温度26.7℃時を表わしています。
周囲温度T（℃）における毎分最大エネルギ容量をE₂（J/min）とすると次式で表わします。

（注2）ストローク10mm押込時の最大値を示します。
（注3）最大抗力値は適切な調整を行った場合の値です。

型番リスト

表示件数

型番

A2M14N010

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

11,942円

( 13,136円 )

4日目

詳細情報

基本情報

基本情報

小形・軽量でアナログ調整式のねじタイプのショックアブソーバ。
【特長】
・吸収エネルギ調整式のショックアブソーバです。
・外径M14と小形にできておりますのでボルトを装着するのと同様な手軽さで取扱いできます。
・耐久性の優れたショックアブソーバです。
・小形ながらも衝撃吸収は非常にソフトです。
・外径にねじ切りを施してあります。

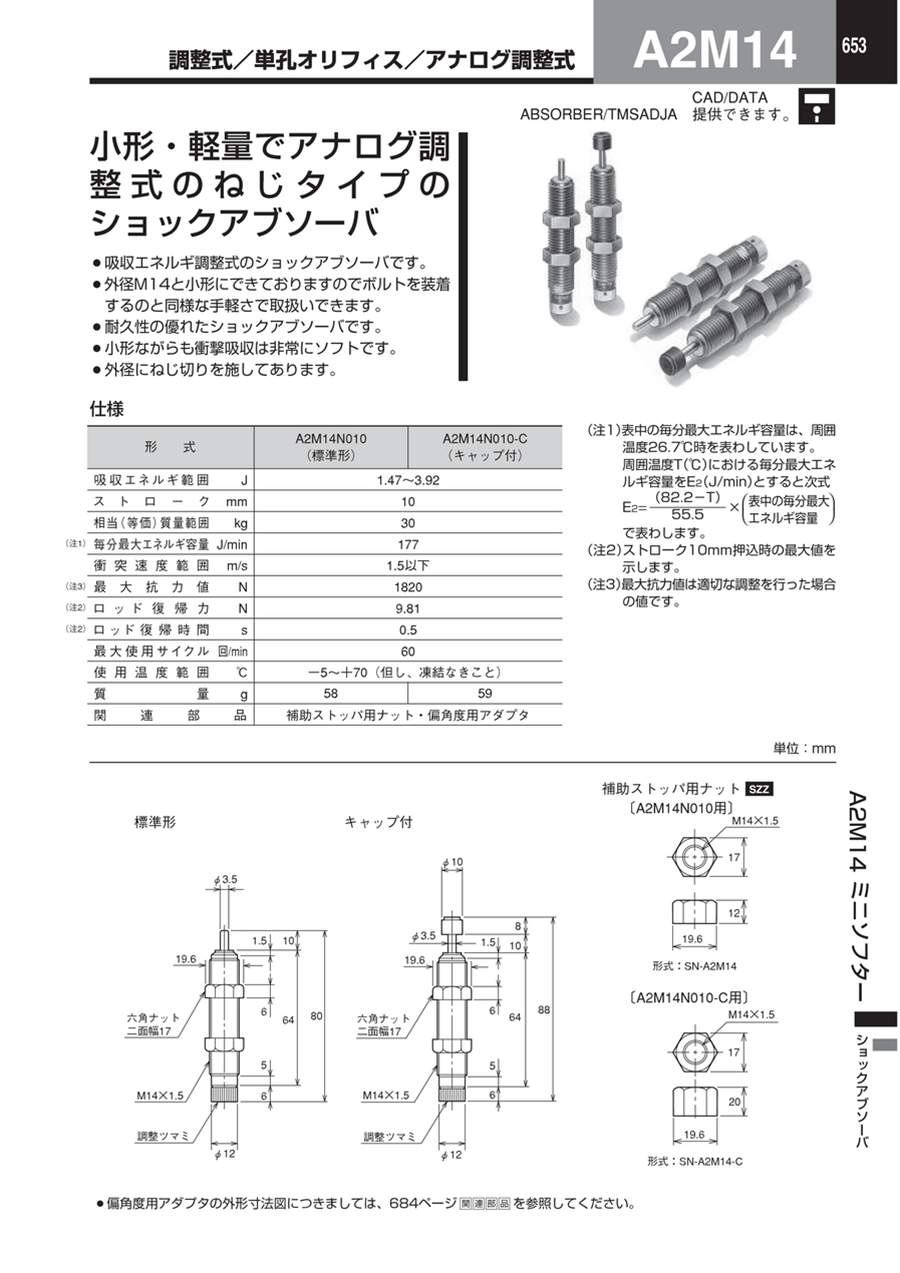

カタログ
