コガネイ

補助機器ショックアブソーバ KSHシリーズ

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 7,962円～19,660円

税込単価: 8,758円～21,626円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

シングルオリフィスタイプのショックアブソーバ。【特長】・低速での衝突に最適【用...

種類
調整式
ねじの規格
メートルねじ
材質
炭素鋼（黒染め）
最大衝突速度 (m/s)
1
最大使用サイクル (cycle/min)
30
許容偏角度 (deg)
3
使用温度範囲 (℃)
0::60
本体/関連商品
本体
オリフィス方式
単孔オリフィス式
使用環境
標準

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が51型番あります。

商品情報
型番リスト
詳細情報

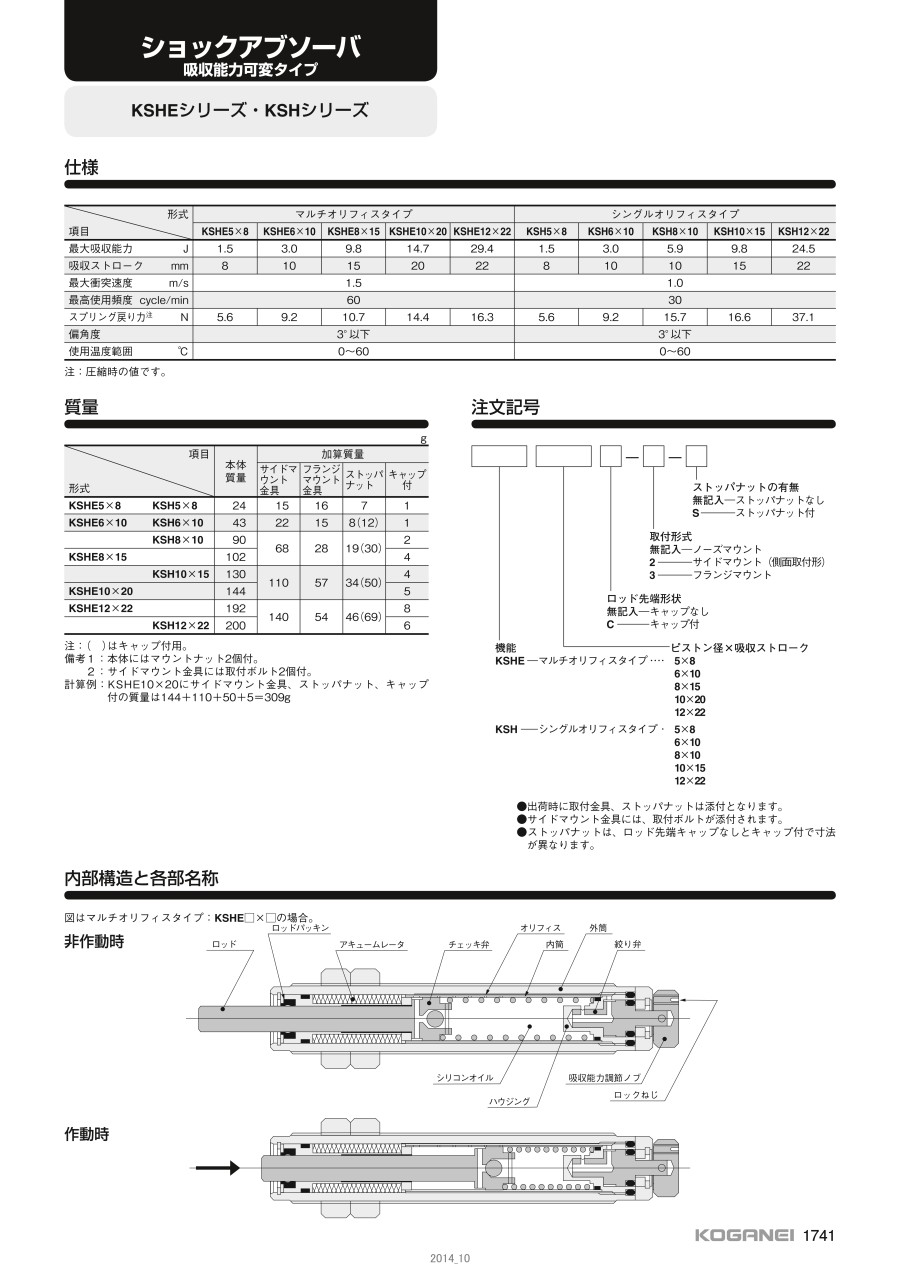

カタログ

商品情報

外形図

ロッド先端キャップなし
KSH◯×◯

KSH◯× C

製品仕様

自己補正方式、高速での衝突に最適

項目	型番
	シングルオリフィスタイプ
	KSH5×8	KSH6×10	KSH8×10	KSH10×15	KSH12×22
最大吸収能力 J	1.5	3.0	5.9	9.8	24.5
吸収ストローク mm	8	10	10	15	22
最大衝突速度 m/s	1.0
最高使用頻度 cycle/min	30
スプリング戻り力 N	5.6	9.2	15.7	16.6	37.1
偏角度	3°以下
使用温度範囲 ℃	0～60

質量

型番	項目
	本体質量	加算質量
	本体質量	サイドマウント金具	フランジマウント金具	ストッパナット	キャップ付
KSHE5×8 KSH5×8	24	15	16	7	1
KSHE6×10 KSH6×10	43	22	15	8(12)	1
KSH8×10	90	68	28	19(30)	2
KSHE8×15	102	68	28	19(30)	4
KSH10×15	130	110	57	34(50)	4
KSHE10×20	144	110	57	34(50)	5
KSHE12×22	192	140	54	46(69)	8
KSH12×22	200	140	54	46(69)	6

単位 : g

※ （）はキャップ付用

備考1 : 本体にはマウントナット2個付。
備考2 : サイドマウント金具には取り付けボルト2個付。

内部構造と各部名称

非作動時

作動時

規格表

型番	記号
型番	A	C	E	G	L	M	R	V	AR	AX	AY	CB	CC	CU
KSHE5×8□ KSH5×8□	68	55	8	4	M10×1	9	5	3	3	13.9	12	16	8	8
KSHE6×10□ KSH6×10□	78	61	10	10	M12×1	11	7	3	4	16.2	14	20	10	10
KSH8×10□	92	75	10	10	M16×1.5	13	7	5	7	21.9	19	25	15	12
KSHE8×15□	101.5	79.5	15	10	M16×1.5	13	7	5	7	21.9	19	30.5	15.5	13
KSH10×15□	114	92	15	10	M18×1.5	15	7	6	8	25.4	22	30	15	14
KSHE10×20□	115	88	20	10	M18×1.5	15	7	5	8	25.4	22	35.5	15.5	15
KSHE12×22□	120	91	22	10	M20×1.5	17	7	5	10	27.7	24	40	18	16
KSH12×22□	147	118	22	10	M20×1.5	17	7	6	10	27.7	24	40	18	16

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数

型番

ねじの呼び(M)

吸収ストローク

(mm)

最大吸収能力

(J)

ピストンロッド復帰力

(N)

全長

(mm)

先端ｷｬｯﾌﾟ・ﾀﾞﾝﾊﾟ

取付形式

ストッパナット

最小発注数量

10	8	1.5	5.6	68	なし	ノーズマウント	なし	1個
10	8	1.5	5.6	68	なし	サイドマウント（側面取付形）	なし	1個
10	8	1.5	5.6	68	なし	サイドマウント（側面取付形）	あり	1個
10	8	1.5	5.6	68	なし	フランジマウント	あり	1個
10	8	1.5	5.6	68	なし	ノーズマウント	あり	1個
10	8	1.5	5.6	76	あり	ノーズマウント	なし	1個
10	8	1.5	5.6	76	あり	サイドマウント（側面取付形）	なし	1個
10	8	1.5	5.6	76	あり	サイドマウント（側面取付形）	あり	1個
10	8	1.5	5.6	76	あり	フランジマウント	あり	1個
10	8	1.5	5.6	76	あり	ノーズマウント	あり	1個
12	10	3	9.2	78	なし	ノーズマウント	なし	1個
12	10	3	9.2	78	なし	サイドマウント（側面取付形）	あり	1個
12	10	3	9.2	78	なし	フランジマウント	なし	1個
12	10	3	9.2	78	なし	フランジマウント	あり	1個
12	10	3	9.2	78	なし	ノーズマウント	あり	1個
12	10	3	9.2	88	あり	ノーズマウント	なし	1個
12	10	3	9.2	88	あり	サイドマウント（側面取付形）	なし	1個
12	10	3	9.2	88	あり	サイドマウント（側面取付形）	あり	1個
12	10	3	9.2	88	あり	フランジマウント	なし	1個
12	10	3	9.2	88	あり	ノーズマウント	あり	1個
16	10	5.9	15.7	92	なし	ノーズマウント	なし	1個
16	10	5.9	15.7	92	なし	サイドマウント（側面取付形）	なし	1個
16	10	5.9	15.7	92	なし	サイドマウント（側面取付形）	あり	1個
16	10	5.9	15.7	92	なし	フランジマウント	なし	1個
16	10	5.9	15.7	92	なし	フランジマウント	あり	1個
16	10	5.9	15.7	92	なし	ノーズマウント	あり	1個
16	10	5.9	15.7	107	あり	ノーズマウント	なし	1個
16	10	5.9	15.7	107	あり	サイドマウント（側面取付形）	なし	1個
16	10	5.9	15.7	107	あり	サイドマウント（側面取付形）	あり	1個
16	10	5.9	15.7	107	あり	フランジマウント	あり	1個
16	10	5.9	15.7	107	あり	ノーズマウント	あり	1個
18	15	9.8	16.6	114	なし	ノーズマウント	なし	1個
18	15	9.8	16.6	114	なし	サイドマウント（側面取付形）	なし	1個
18	15	9.8	16.6	114	なし	サイドマウント（側面取付形）	あり	1個
18	15	9.8	16.6	114	なし	ノーズマウント	あり	1個
18	15	9.8	16.6	129	あり	ノーズマウント	なし	1個
18	15	9.8	16.6	129	あり	サイドマウント（側面取付形）	なし	1個
18	15	9.8	16.6	129	あり	サイドマウント（側面取付形）	あり	1個
18	15	9.8	16.6	129	あり	ノーズマウント	あり	1個
20	22	24.5	37.1	147	なし	ノーズマウント	なし	1個
20	22	24.5	37.1	147	なし	サイドマウント（側面取付形）	なし	1個
20	22	24.5	37.1	147	なし	サイドマウント（側面取付形）	あり	1個
20	22	24.5	37.1	147	なし	フランジマウント	なし	1個
20	22	24.5	37.1	147	なし	フランジマウント	あり	1個
20	22	24.5	37.1	147	なし	ノーズマウント	あり	1個
20	22	24.5	37.1	165	あり	ノーズマウント	なし	1個
20	22	24.5	37.1	165	あり	サイドマウント（側面取付形）	なし	1個
20	22	24.5	37.1	165	あり	サイドマウント（側面取付形）	あり	1個
20	22	24.5	37.1	165	あり	フランジマウント	なし	1個
20	22	24.5	37.1	165	あり	フランジマウント	あり	1個
20	22	24.5	37.1	165	あり	ノーズマウント	あり	1個

通常単価(税別) (税込単価)	通常出荷日

8,355円 ( 9,191円 )	在庫品1日目当日出荷可能
9,202円 ( 10,122円 )	9日目
8,713円 ( 9,584円 )	11日目
9,707円 ( 10,678円 )	9日目
8,467円 ( 9,314円 )	9日目
7,962円 ( 8,758円 )	7日目
9,669円 ( 10,636円 )	9日目
9,703円 ( 10,673円 )	11日目
10,007円 ( 11,008円 )	9日目
9,218円 ( 10,140円 )	9日目
9,256円 ( 10,182円 )	8日目
10,137円 ( 11,151円 )	11日目
9,785円 ( 10,764円 )	7日目
10,137円 ( 11,151円 )	9日目
9,154円 ( 10,069円 )	9日目
9,435円 ( 10,379円 )	在庫品1日目当日出荷可能
9,934円 ( 10,927円 )	9日目
10,589円 ( 11,648円 )	11日目
10,418円 ( 11,460円 )	7日目
9,425円 ( 10,368円 )	9日目
9,230円 ( 10,153円 )	8日目
10,368円 ( 11,405円 )	7日目
10,710円 ( 11,781円 )	9日目
10,551円 ( 11,606円 )	7日目
10,711円 ( 11,782円 )	9日目
8,990円 ( 9,889円 )	9日目
9,844円 ( 10,828円 )	在庫品1日目当日出荷可能
10,836円 ( 11,920円 )	9日目
11,247円 ( 12,372円 )	11日目
10,914円 ( 12,005円 )	9日目
9,899円 ( 10,889円 )	9日目
13,231円 ( 14,554円 )	8日目
13,864円 ( 15,250円 )	8日目
14,505円 ( 15,956円 )	8日目
13,164円 ( 14,480円 )	8日目
13,619円 ( 14,981円 )	8日目
14,320円 ( 15,752円 )	8日目
14,672円 ( 16,139円 )	8日目
13,632円 ( 14,995円 )	8日目
17,731円 ( 19,504円 )	7日目
17,811円 ( 19,592円 )	9日目
18,357円 ( 20,193円 )	11日目
18,331円 ( 20,164円 )	7日目
18,683円 ( 20,551円 )	9日目
18,083円 ( 19,891円 )	9日目
19,660円 ( 21,626円 )	在庫品1日目当日出荷可能
18,479円 ( 20,327円 )	9日目
18,827円 ( 20,710円 )	11日目
18,479円 ( 20,327円 )	7日目
18,827円 ( 20,710円 )	9日目
18,663円 ( 20,529円 )	9日目

詳細情報

基本情報

基本情報

シングルオリフィスタイプのショックアブソーバ。
【特長】
・低速での衝突に最適
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
調整式リニアオリフィスショックアブソーバ KSHPシリーズ
NSF認定H1オイル（シリコンフリー）を使用した調整式リニアオリフィスです。
コガネイ
補助機器ショックアブソーバ KSHJシリーズ
吸収能力固定リニアオリフィス方式により、低衝撃と長寿命を実現しています。高速仕様(衝突速度2m/s対応)と重荷重仕様(衝突速度2m/s対応)を準備しています。
コガネイ
補助機器クリーンシステム機器ショックアブソーバCS-KSHCシリーズ
クラス5(FED-STD209Eのクラス100相当)対応しています｡特殊なパーティクルポケット構造を採用し､粉塵の飛散を防いでいます｡

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

補助機器ショックアブソーバ KSHシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qストッパナットを使用する場合の注意点は。

ストッパナットを使用するときは、ストッパナットがショックアブソーバ本体の端面から、KSHシリーズでは0.5〜1.0mm出るように調節してください。
