コガネイ

補助機器ショックアブソーバ KSHDMシリーズ

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 8,904円～12,473円

税込単価: 9,794円～13,720円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

ショックアブソーバ。【特長】・マグネット式ロッドレスシリンダMRG搭載用アブソ...

種類
固定式
ねじの規格
メートルねじ
材質
黄銅
最大衝突速度 (m/s)
0.8
最大使用サイクル (cycle/min)
60
許容偏角度 (deg)
2
使用温度範囲 (℃)
0::60
本体/関連商品
本体
オリフィス方式
多孔オリフィス式
使用環境
標準

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報

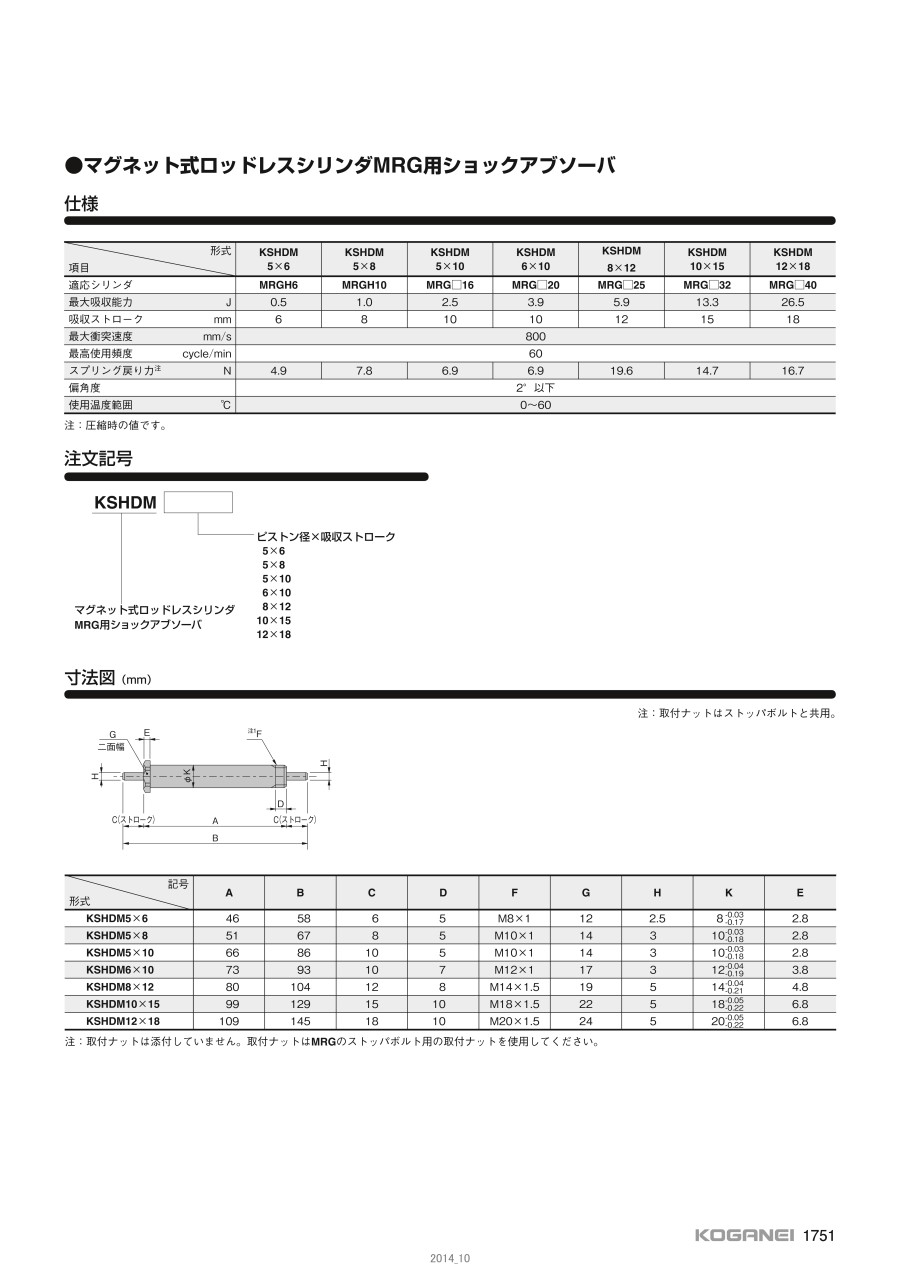

カタログ

商品情報

外形図

寸法図

製品仕様

KSHDM5X8

適応シリンダ（MRGH10）、最大吸引能力（1.0J）、吸収ストローク（8mm）、最大衝突速度（800mm/s）、最高使用頻度（60cycle/min）、スプリング戻り力※注（7.8N）、偏角度（2°以下）、使用温度範囲（0～+60℃）
※注：圧縮時の値。

A：51mm、B：67mm、C：8mm、D：5mm、F：M10×1mm、G：14mm、H：3mm、K：10（-0.03～-0.18）mm、E：2.8mm
注：取り付けナットは添付されていない。取り付けナットはMRGのストッパボルト用の取り付けナットを使用。

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数

型番

ねじの呼び(M)

吸収ストローク

(mm)

最大吸収能力

(J)

取付ねじ呼び【詳細】

ピストンロッド復帰力

(N)

外径 D

(φ)

全長

(mm)

最小発注数量

10	8	1	M10	7.8	10	67	1個
10	10	2.5	M10	6.9	10	86	1個
12	10	3.9	M12	6.9	12	93	1個
14	12	5.9	M14	19.6	14	104	1個

通常単価(税別) (税込単価)	通常出荷日

8,904円 ( 9,794円 )	3日目
9,858円 ( 10,844円 )	3日目
12,473円 ( 13,720円 )	3日目
11,907円 ( 13,098円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ショックアブソーバ。
【特長】
・マグネット式ロッドレスシリンダMRG搭載用アブソーバ
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

コガネイ
調整式リニアオリフィスショックアブソーバ KSHPシリーズ
調整式リニアオリフィスショックアブソーバ KSHPシリーズです。
コガネイ
補助機器ショックアブソーバ KSHJシリーズ
リニアオリフィスショックアブソーバ KSHJシリーズです。
コガネイ
補助機器クリーンシステム機器ショックアブソーバCS-KSHCシリーズ
クリーンシステム機器対応ショックアブソーバCS-KSHCシリーズです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

補助機器ショックアブソーバ KSHDMシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q他のシリンダに装着可能ですか。

MRG専用ショックアブソーバなので流用は避けてください。
