クランプエレメント SCE250形

カタログ

通常単価(税別): 4,094円～11,334円

税込単価: 4,503円～12,467円

通常出荷日：4日目～10日目

【特長】・取付けスペースが最小ですみ、締付けナット1個で取付けできます。・ほかにパーツを必要とせず、軸...

詳細を確認

よく一緒に見られています

産機

クランプエレメント SCE300形

通常価格(税別)： 1,234円 (税込価格：1,357円)

通常出荷日：在庫品1日目

よく一緒に見られています

産機

クランプエレメント SCE201形

通常価格(税別)： 5,776円 (税込価格：6,354円)

通常出荷日：在庫品1日目

未確定：候補が32型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

寸法・性能

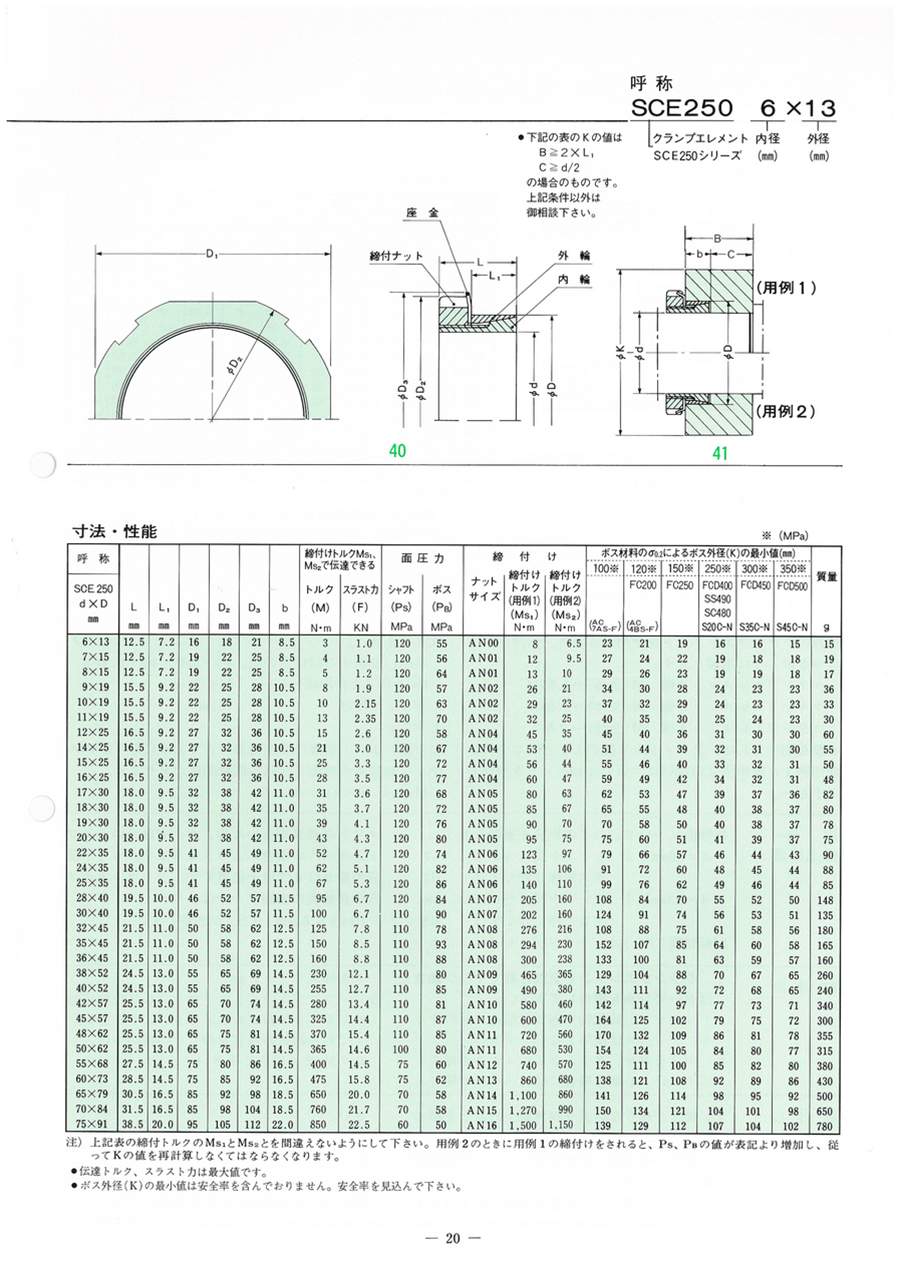

注）上記表の締付トルクのMs₁とMs₂とを間違えないようにして下さい。用例2のときに用例1の締付けをされると、P_S、P_Bの値が表記より増加し、
従ってKの値を再計算しなくてはならなくなります。

伝達トルク、スラストカは最大値です。
ボス外径（K）の最小値は安全率を含んでおりません。安全率を見込んで下さい。
上記の表のKの値はB≧2×L₁、C≧d/2の場合のものです。

型番リスト

表示件数

型番

(mm)

締付けトルクMsで伝達できるトルク（範囲）

(N・m)

ボス径

(mm)

締付けトルクMsで伝達できるトルク

(N・m)

締付けトルクMsで伝達できるスラスト力

(kN)

最小ハブ外径（S45C-N）

(mm)

全長

(mm)

外径

(mm)

RoHS?

最小発注数量

6	2.0～20.0	13	3	1	15	12.5	21	10	1個
7	2.0～20.0	15	4	1.1	18	12.5	25	10	1個
8	2.0～20.0	15	5	1.2	18	12.5	25	10	1個
9	2.0～20.0	19	8	1.9	23	15.5	28	10	1個
10	2.0～20.0	19	10	2.15	23	15.5	28	10	1個
11	2.0～20.0	19	13	2.35	23	15.5	28	10	1個
12	2.0～20.0	25	15	2.6	30	16.5	36	10	1個
14	20.1～50.0	25	21	3	30	16.5	36	10	1個
15	20.1～50.0	25	25	3.3	31	16.5	36	10	1個
16	20.1～50.0	25	28	3.5	31	16.5	36	10	1個
17	20.1～50.0	30	31	3.6	36	18	42	10	1個
18	20.1～50.0	30	35	3.7	37	18	42	10	1個
19	20.1～50.0	30	39	4.1	37	18	42	10	1個
20	20.1～50.0	30	43	4.3	37	18	42	10	1個
22	50.1～70.0	35	52	4.7	43	18	49	10	1個
24	50.1～70.0	35	62	5.1	44	18	49	10	1個
25	50.1～70.0	35	67	5.3	44	18	49	10	1個
28	70.1～100.0	40	95	6.7	50	19.5	57	10	1個
30	70.1～100.0	40	100	6.7	51	19.5	57	10	1個
32	100.1～150.0	45	125	7.8	56	21.5	62	10	1個
35	100.1～150.0	45	150	8.5	58	21.5	62	10	1個
36	150.1～200.0	45	160	8.8	57	21.5	62	10	1個
38	200.1～300.0	52	230	12.1	65	24.5	69	10	1個
40	200.1～300.0	52	255	12.7	65	24.5	69	10	1個
42	200.1～300.0	57	280	13.4	71	25.5	74	10	1個
45	300.1～500.0	57	325	14.4	72	25.5	74	10	1個
48	300.1～500.0	62	370	15.4	78	25.5	81	10	1個
50	300.1～500.0	62	365	14.6	77	25.5	81	10	1個
55	300.1～500.0	68	400	14.5	80	27.5	86	10	1個
60	300.1～500.0	73	475	15.8	86	28.5	92	10	1個
65	500.1～700.0	79	650	20	92	30.5	98	10	1個
70	700.1～1000.0	84	760	21.7	98	31.5	104	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,940円 ( 6,534円 )	4日目
5,575円 ( 6,133円 )	4日目
5,940円 ( 6,534円 )	4日目
5,575円 ( 6,133円 )	4日目
5,703円 ( 6,273円 )	4日目
5,575円 ( 6,133円 )	4日目
5,273円 ( 5,800円 )	4日目
4,952円 ( 5,447円 )	4日目
4,952円 ( 5,447円 )	4日目
4,094円 ( 4,503円 )	4日目
5,174円 ( 5,691円 )	4日目
5,403円 ( 5,943円 )	4日目
5,174円 ( 5,691円 )	4日目
5,174円 ( 5,691円 )	4日目
5,523円 ( 6,075円 )	4日目
5,760円 ( 6,336円 )	4日目
5,379円 ( 5,917円 )	4日目
5,776円 ( 6,354円 )	4日目
6,060円 ( 6,666円 )	4日目
6,066円 ( 6,673円 )	4日目
6,066円 ( 6,673円 )	4日目
6,066円 ( 6,673円 )	4日目
6,400円 ( 7,040円 )	4日目
6,400円 ( 7,040円 )	4日目
6,970円 ( 7,667円 )	4日目
6,970円 ( 7,667円 )	4日目
6,970円 ( 7,667円 )	4日目
7,330円 ( 8,063円 )	4日目
9,246円 ( 10,171円 )	4日目
9,906円 ( 10,897円 )	4日目
10,919円 ( 12,011円 )	4日目
11,334円 ( 12,467円 )	10日目

詳細情報

基本情報

基本情報

【特長】
・取付けスペースが最小ですみ、締付けナット1個で取付けできます。
・ほかにパーツを必要とせず、軸方向にC型スパナ用のスペースを設ける必要もありません。
・ボス穴とシャフトとの嵌合は、H8／h8までです。
【用途】
・繊維機械用長シャフト、鉄道用車輪、ファン、攪拌機、ローラーなど。
