メカニカル部品技術窓口
絞り込み条件
未確定：候補が26型番あります。
d(mm)
~mm- 8
- 10
- 11
- 12
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 22
- 24
- 25
- 28
- 30
- 32
- 35
- 38
- 40
- 42
- 48
- 50
- 65
締付けトルクMsで伝達できるトルク（範囲）(N・m)
ボス径(mm)
~mm- 21
- 23
- 24
- 26
- 28
- 29
- 30
- 31
- 32
- 33
- 38
- 40
- 42
- 43
- 46
- 48
- 50
- 57
- 60
- 62
- 64
- 70
- 72
- 95
締付けトルクMsで伝達できるトルク(N・m)
~mm- 21
- 27
- 39
- 43
- 76
- 81
- 86
- 120
- 130
- 220
- 250
- 270
- 280
- 400
- 420
- 450
- 660
- 780
- 820
- 900
- 950
- 1000
- 1370
- 1660
- 3740
全長(mm)
~mm- 17
- 19
- 26
- 29
- 32
- 33
- 40
外径(mm)
~mm- 23.5
- 25.5
- 26.5
- 28.5
- 30.5
- 31.5
- 32.5
- 33.5
- 34.5
- 35.5
- 42
- 44
- 46
- 47
- 50
- 52
- 54
- 59
- 62
- 65
- 67
- 68
- 69
- 75
- 77
- 94
CAD
- 2D
出荷日
- すべて
- 当日出荷可能
- 4日以内
- 88日以内
クランプエレメント SCE201形
- 通常単価(税別)
- 5,776円～9,376円特別価格
- 税込単価
- 6,354円～10,314円特別価格
通常出荷日：在庫品1日目～88日目一部当日出荷可能
【特長】・大きな伝達トルクを必要とするシャフト・ボス締結用、"センタリング効果"を高めたクランプエレメ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 画像は代表商品のものです。
未確定：候補が26型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

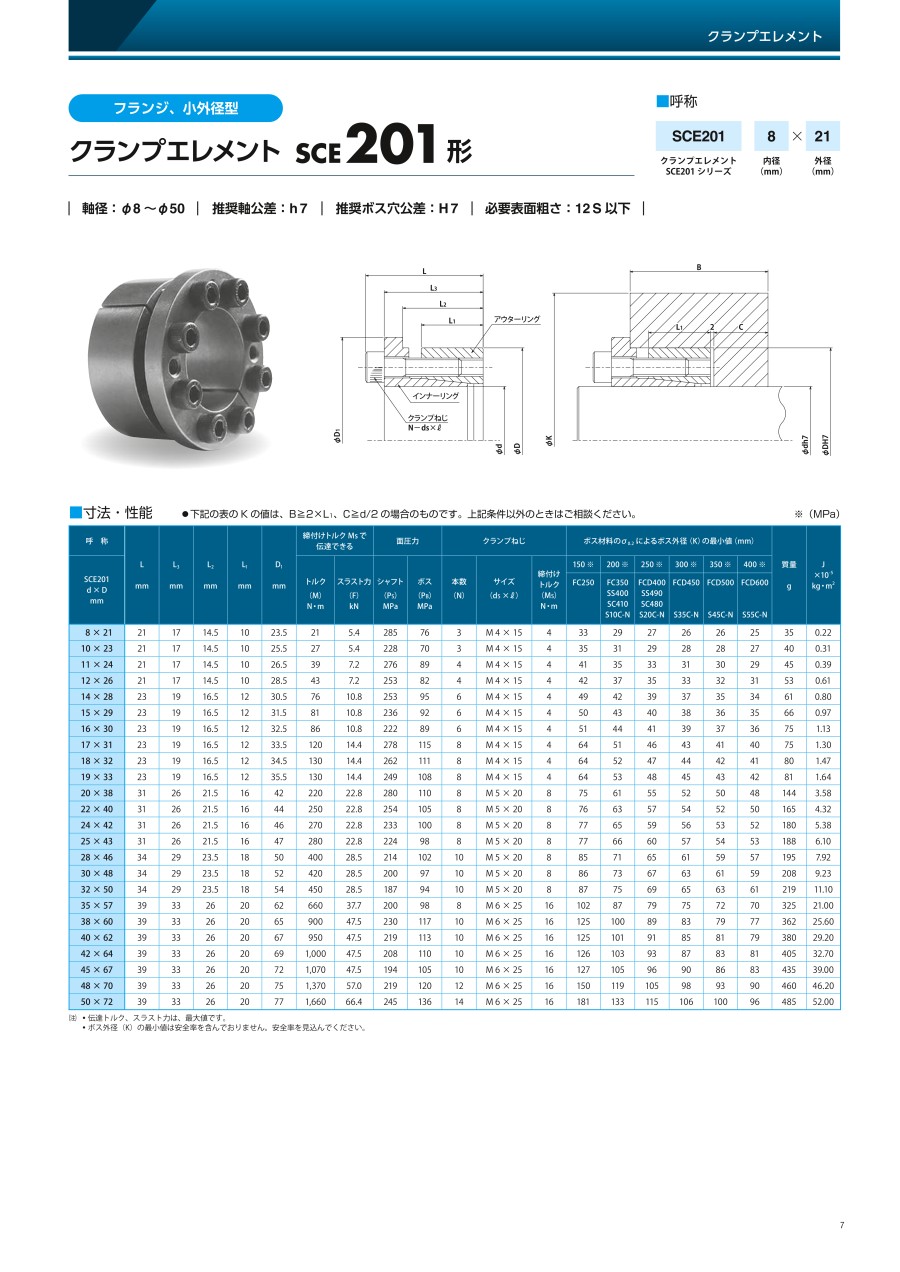

外形図
規格表
寸法・性能
- 上記の表のKの値はB≧2×L1、C≧d/2の場合のものです。
- 伝達トルク、スラスト力は最大値です。
- ボス外径（K）の最小値は安全率を含んでおりません。安全率を見込んでください。
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,776円 ( 6,354円 ) | 4日目 |
5,943円 ( 6,537円 ) | 4日目 |
5,943円 ( 6,537円 ) | 4日目 |
6,232円 ( 6,855円 ) | 4日目 |
6,232円 ( 6,855円 ) | 4日目 |
6,720円 ( 7,392円 ) | 4日目 |
6,720円 ( 7,392円 ) | 88日目 |
6,720円 ( 7,392円 ) | 4日目 |
7,030円 ( 7,733円 ) | 4日目 |
6,673円 ( 7,340円 ) | 在庫品1日目当日出荷可能 |
7,030円 ( 7,733円 ) | 4日目 |
7,150円 ( 7,865円 ) | 4日目 |
7,150円 ( 7,865円 ) | 4日目 |
7,570円 ( 8,327円 ) | 4日目 |
7,570円 ( 8,327円 ) | 4日目 |
7,916円 ( 8,708円 ) | 4日目 |
7,916円 ( 8,708円 ) | 4日目 |
8,096円 ( 8,906円 ) | 4日目 |
8,096円 ( 8,906円 ) | 4日目 |
8,346円 ( 9,181円 ) | 4日目 |
8,346円 ( 9,181円 ) | 4日目 |
8,886円 ( 9,775円 ) | 4日目 |
8,886円 ( 9,775円 ) | 4日目 |
7,796円 ( 8,576円 ) | 4日目 |
7,270円 ( 7,997円 ) | 4日目 |
9,376円 ( 10,314円 ) | 4日目 |
詳細情報
基本情報
【特長】
・大きな伝達トルクを必要とするシャフト・ボス締結用、"センタリング効果"を高めたクランプエレメントです。
・取付けが容易で、他のパーツを必要としません。
・適用できるシャフト径は19mm～400mmで、ボス穴とシャフトの嵌合はH9／h9までです。
・シャフトには磨き引抜き鋼も使用できます。
・ボス穴とシャフトとの嵌合はH8／h8までです。
【用途】
・フライホイール、プーリ、歯車、コンベヤードラム、中空シャフト、カム、レバーなど。
・特にボス巾の短いタイミングプーリーに最適です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 画像は代表商品のものです。
