クランプエレメント SCE200形

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 7,210円～39,044円特別価格

税込単価: 7,931円～42,948円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

産機

クランプエレメント SCE300形

通常価格(税別)： 1,234円 (税込価格：1,357円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

産機

クランプエレメント SCE250形

通常価格(税別)： 4,094円 (税込価格：4,503円)

通常出荷日：4 日目～

【特長】・大きな伝達トルクを必要とするシャフト・ボス締結用のクランプエレメント...

詳細情報を確認する

シリーズ
ストレート
センタリング
なし
本体材質
スチール
表面処理
なし
締結構造
ダブルコーン形
締結方式
メカ式(くさび式)
クランプねじ本数
複数本

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
画像は代表商品のものです。

未確定：候補が25型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

複数取付時

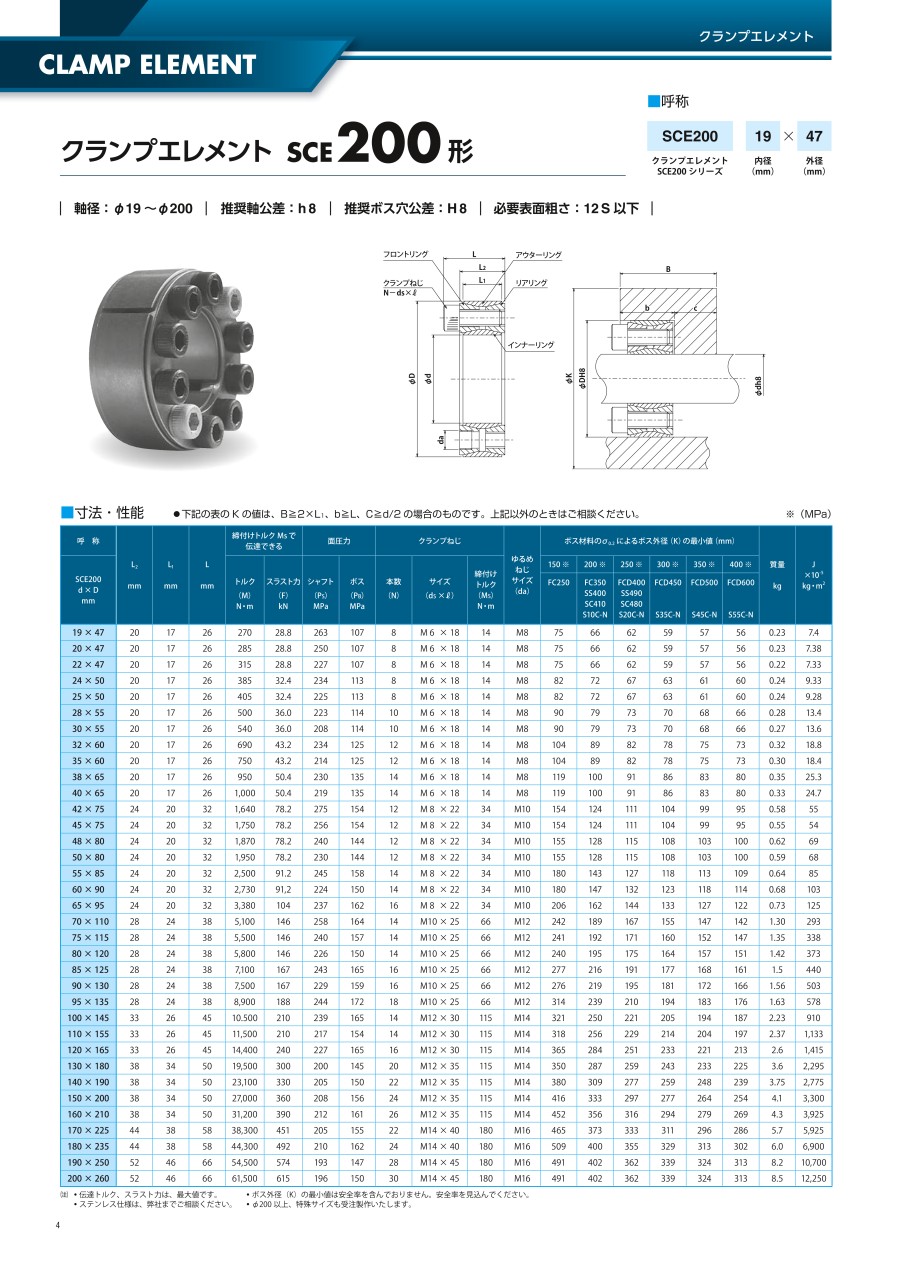

製品仕様

標準製作範囲
d=φ19～φ400
最大伝達トルク：270～389,000N・m

寸法・性能

下記の表のKの値は、B≧2×L₁、b≧L、c≧d/2の場合のものです。

※（MPa）

型番	L₂ mm	L₁ mm	L mm	締付けトルクMsで伝達できる		面圧力		クランプねじ			ゆるめねじサイズ（da）
SCE200 d×D mm				トルク（M） N・m	スラストカ（F） KN	シャフト（P_S） MPa	ボス（P_B） MPa	本数（N）	サイズ（ds×L）	締付けトルク（Ms） N・m
SCE200 d×D mm				トルク（M） N・m	スラストカ（F） KN	シャフト（P_S） MPa	ボス（P_B） MPa	本数（N）	サイズ（ds×L）	締付けトルク（Ms） N・m
19×47	20	17	26	270	28.8	263	107	8	M6×18	14	M8
20×47	20	17	26	285	28.8	250	107	8	M6×18	14	M8
22×47	20	17	26	315	28.8	227	107	8	M6×18	14	M8
24×50	20	17	26	385	32.4	234	113	8	M6×18	14	M8
25×50	20	17	26	405	32.4	225	113	8	M6×18	14	M8
28×55	20	17	26	500	36.0	223	114	10	M6×18	14	M8
30×55	20	17	26	540	36.0	208	114	10	M6×18	14	M8
32×60	20	17	26	690	43.2	234	125	12	M6×18	14	M8
35×60	20	17	26	750	43.2	214	125	12	M6×18	14	M8
38×65	20	17	26	950	50.4	230	135	14	M6×18	14	M8
40×65	20	17	26	1,000	50.4	219	135	14	M6×18	14	M8
42×75	24	20	32	1,640	78.2	275	154	12	M8×22	34	M10
45×75	24	20	32	1,750	78.2	256	154	12	M8×22	34	M10
48×80	24	20	32	1,870	78.2	240	144	12	M8×22	34	M10
50×80	24	20	32	1,950	78.2	230	144	12	M8×22	34	M10
55×85	24	20	32	2,500	91.2	245	158	14	M8×22	34	M10
60×90	24	20	32	2,730	91.2	224	150	14	M8×22	34	M10
65×95	24	20	32	3,380	104	237	162	16	M8×22	34	M10
70×110	28	24	38	5,100	146	258	164	14	M10×25	66	M12
75×115	28	24	38	5,500	146	240	157	14	M10×25	66	M12
80×120	28	24	38	5,800	146	226	150	14	M10×25	66	M12
85×125	28	24	38	7,100	167	243	165	16	M10×25	66	M12
90×130	28	24	38	7,500	167	229	159	16	M10×25	66	M12
95×135	28	24	38	8,900	188	244	172	18	M10×25	66	M12
100×145	33	26	45	10,500	210	239	165	14	M12×30	115	M14

型番	ボス材料のσ_0.2によるボス外径（K）の最小値（mm）						質量 kg	J ×10^-5 kg・m²
SCE200 d×D mm	150※	200※	250※	300※	350※	400※
SCE200 d×D mm	FC250	FC350 SS400 SC410 S10C-N	FCD400 SS490 SC480 S20C-N	FCD450 S35C-N	FCD500 S45C-N	FCD600 S55C-N
19×47	75	66	62	59	57	56	0.23	7.40
20×47	75	66	62	59	57	56	0.23	7.38
22×47	75	66	62	59	57	56	0.22	7.33
24×50	82	72	67	63	61	60	0.24	9.33
25×50	82	72	67	63	61	60	0.24	9.28
28×55	90	79	73	70	68	66	0.28	13.4
30×55	90	79	73	70	68	66	0.27	13.6
32×60	104	89	82	78	75	73	0.32	18.8
35×60	104	89	82	78	75	73	0.30	18.4
38×65	119	100	91	86	83	80	0.35	25.3
40×65	119	100	91	86	83	80	0.33	24.7
42×75	154	124	111	104	99	95	0.58	55
45×75	154	124	111	104	99	95	0.55	54
48×80	155	128	115	108	103	100	0.62	69
50×80	155	128	115	108	103	100	0.59	68
55×85	180	143	127	118	113	109	0.64	85
60×90	180	147	132	123	118	114	0.68	103
65×95	206	162	144	133	127	122	0.73	125
70×110	242	189	167	155	147	142	1.30	293
75×115	241	192	171	160	152	147	1.35	338
80×120	240	195	175	164	157	151	1.42	373
85×125	277	216	191	177	168	161	1.5	440
90×130	276	219	195	181	172	166	1.56	503
95×135	314	239	210	194	183	176	1.63	578
100×145	321	250	221	205	194	187	2.23	910

伝達トルク、スラストカは、最大値です。
ボス外径（K）の最小値は安全率を含んでおりません。安全率を見込んで下さい。

■複数取付時のボス外径最小値（φK）

ボス穴面に発生する面圧力（P_B）に耐えうる必要最小ボス外径（φK）
B≧n・L+L
n：個数（ 2≦n ≦ 4）

ボス外径最小値

※（MPa）

型番	耐圧力ボス（P_B） MPa	ボス材料のσ_0.2によるボス外径（K）の最小値（mm）
SCE200 d×D mm		150※	200※	250※	300※	350※	400※
SCE200 d×D mm		FC250	FC350 SS400 SC410 S10C-N	FCD400 SS490 SC480 S20C-N	FCD450 S35C-N	FCD500 S45C-N	FCD600 S55C-N
19×47	107	89	75	71	64	61	59
20×47	107	89	75	71	64	61	59
22×47	107	89	75	71	64	61	59
24×50	113	101	83	74	69	66	63
25×50	113	101	83	74	69	66	63
28×55	114	112	90	81	76	72	70
30×55	114	112	90	81	76	72	70
32×60	125	135	104	92	85	81	78
35×60	125	135	104	92	85	81	78
38×65	135	162	119	104	95	90	86
40×65	135	162	119	104	95	90	86
42×75	154	240	154	129	117	109	104
45×75	154	240	154	129	117	109	104
48×80	145	224	156	133	121	113	108
50×80	145	224	156	133	121	113	108
55×85	158	291	179	149	134	125	118
60×90	150	270	180	152	138	129	123
65×95	162	352	206	169	151	141	133
70×110	164	426	242	198	176	164	155
75×115	157	387	241	200	180	168	160
80×120	150	360	240	203	184	172	164
85×125	165	495	277	225	201	186	177
90×130	159	454	276	228	205	191	181
95×135	172	651	314	251	222	205	194
100×145	165	574	321	261	233	216	205

ボス外径（K）の最小値は安全率を含んでおりません。安全率を見込んで下さい。

型番リスト

表示件数

型番

(mm)

締付けトルクMsで伝達できるトルク（範囲）

(N・m)

ボス径

(mm)

締付けトルクMsで伝達できるトルク

(N・m)

締付けトルクMsで伝達できるスラスト力

(kN)

最小ハブ外径（S45C-N）

(mm)

全長

(mm)

外径

(mm)

RoHS?

最小発注数量

19	200.1～300.0	47	270	28.8	57	20	47	10	1個
20	200.1～300.0	47	285	28.8	57	20	47	10	1個
24	300.1～500.0	50	385	32.4	61	20	50	10	1個
25	300.1～500.0	50	405	32.4	61	20	50	10	1個
28	300.1～500.0	55	500	36	68	20	55	10	1個
30	500.1～700.0	55	540	36	68	20	55	10	1個
32	500.1～700.0	60	690	43.2	75	20	60	10	1個
35	700.1～1000.0	60	750	43.2	75	20	60	10	1個
38	700.1～1000.0	65	950	50.4	83	20	65	10	1個
40	700.1～1000.0	65	1000	50.4	83	20	65	10	1個
42	1000.1～3000.0	75	1640	78.2	99	24	75	10	1個
45	1000.1～3000.0	75	1750	78.2	99	24	75	10	1個
48	1000.1～3000.0	80	1870	78.2	103	24	80	10	1個
50	1000.1～3000.0	80	1950	78.2	103	24	80	10	1個
55	1000.1～3000.0	85	2500	91.2	113	24	85	10	1個
60	1000.1～3000.0	90	2730	91.2	118	24	90	10	1個
65	3000.1～10000.0	95	3380	104	127	24	95	10	1個
70	3000.1～10000.0	110	5100	146	147	28	110	10	1個
75	3000.1～10000.0	115	5500	146	152	28	115	10	1個
80	3000.1～10000.0	120	5800	146	157	28	120	10	1個
85	3000.1～10000.0	125	7100	167	168	28	125	10	1個
90	3000.1～10000.0	130	7500	167	172	28	130	10	1個
95	3000.1～10000.0	135	8900	188	183	28	135	10	1個
100	10000.1～300000.0	145	10500	210	194	33	145	10	1個
170	10000.1～300000.0	225	38300	451	296	44	225	-	1個
