ＮＳＫ

単式スラスト玉軸受（内径10～360mm）

カタログ |

数量スライド割引
一部当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（7件）

この商品のFAQをみる（1件）

通常単価(税別): 926円～660,835円

税込単価: 1,019円～726,919円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＮＳＫ

単列深溝玉軸受（開放形／シール形／シールド形）

4.8

通常価格(税別)： 191円 (税込価格：210円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＮＳＫ

単列・複列アンギュラ玉軸受

4.9

通常価格(税別)： 843円 (税込価格：927円)

通常出荷日：在庫品1日目

高速作動時にスラスト荷重を受けるよう設計された玉軸受。【特長】・玉が転動する軌...

詳細情報を確認する

軌道輪形状
スラスト玉
シールド素材・形状
開放型
内外輪材質
スチール
外輪タイプ
フラット
精度(JIS)
等級0
荷重方向
スラスト
外輪
外輪付き
転動体材質
スチール
軌道輪列数
単列
サイズ規格
メートル系
保持器種類
打抜き
精度等級記号
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が133型番あります。

商品情報
型番リスト
詳細情報

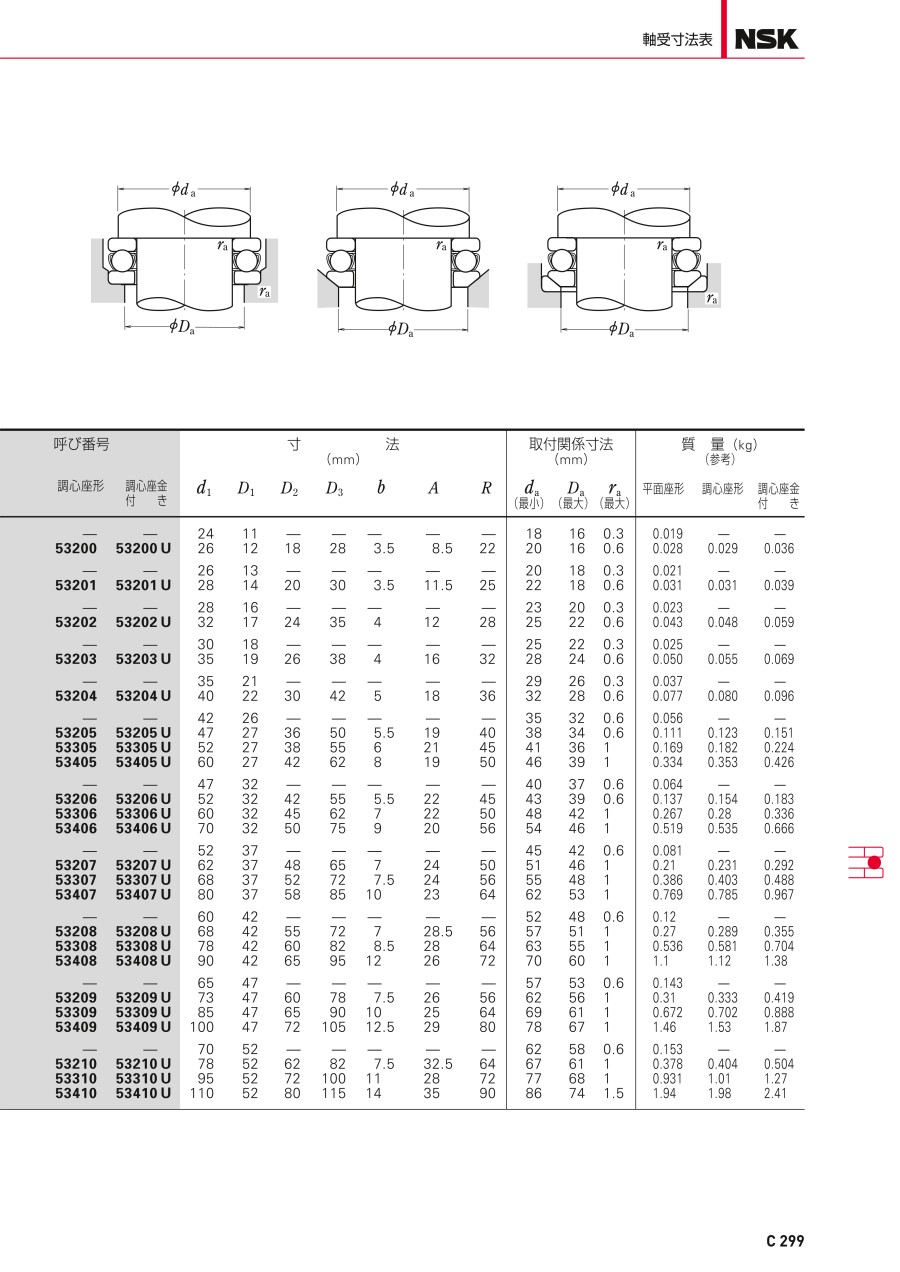

カタログ

商品情報

製品仕様

外形図

平面座形

調心座形

調心座金付き

規格表

呼び番号（¹）		主要寸法（mm）						基本定格荷重
呼び番号（¹）		主要寸法（mm）						（N）		｛kgf｝
平面座形	調心座金付き	d	D	T	T₃	T₄	r （最小）	C_a	C_0a	C_a	C_0a
51100	-	10	24	9	-	-	0.3	10,100	14,000	1,030	1,420
51200	53200 U	10	26	11	11.6	13	0.6	12,800	17,100	1,300	1,740
51101	-	12	26	9	-	-	0.3	10,400	15,400	1,060	1,570
51201	53201 U	12	28	11	11.4	13	0.6	13,300	19,000	1,350	1,940
51102	-	15	28	9	-	-	0.3	10,600	16,800	1,080	1,710
51202	53202 U	15	32	12	13.3	15	0.6	16,700	24,800	1,710	2,530
51103	-	17	30	9	-	-	0.3	11,400	19,500	1,170	1,990
51203	53203 U	17	35	12	13.2	15	0.6	17,300	27,300	1,760	2,780
51104	-	20	35	10	-	-	0.3	15,100	26,600	1,540	2,710
51204	53204 U	20	40	14	14.7	17	0.6	22,500	37,500	2,290	3,850
51105	-	25	42	11	-	-	0.6	19,700	37,000	2,010	3,800
51205	53205 U		47	15	16.7	19	0.6	28,000	50,500	2,860	5,150
51305	53305 U		52	18	19.8	22	1	36,000	61,500	3,650	6,250
51405	53405 U		60	24	26.4	29	1	56,000	89,500	5,700	9,100
51106	-	30	47	11	-	-	0.6	20,600	42,000	2,100	4,300
51206	53206 U		52	16	17.8	20	0.6	29,500	58,000	3,000	5,950
51306	53306 U		60	21	22.6	25	1	43,000	78,500	4,400	8,000
51406	53406 U		70	28	30.1	33	1	73,000	126,000	7,450	12,800
51107	-	35	52	12	-	-	0.6	22,100	49,500	2,250	5,050
51207	53207 U		62	18	19.9	22	1	39,500	78,000	4,050	7,950
51307	53307 U		68	24	25.6	28	1	56,000	105,000	5,700	10,700
51407	53407 U		80	32	34	37	1.1	87,500	155,000	8,950	15,800
51108	-	40	60	13	-	-	0.6	27,100	63,000	2,770	6,400
51208	53208 U		68	19	20.3	23	1	47,500	98,500	4,850	10,000
51308	53308 U		78	26	28.5	31	1	70,000	135,000	7,100	13,700
51408	53408 U		90	36	38.2	42	1.1	103,000	188,000	10,500	19,100
51109	-	45	65	14	-	-	0.6	28,100	69,000	2,860	7,050
51209	53209 U		73	20	21.3	24	1	48,000	105,000	4,900	10,700
51309	53309 U		85	28	30.1	33	1	80,500	163,000	8,200	16,700
51409	53409 U		100	39	42.4	46	1.1	128,000	246,000	13,000	25,100
51110	-	50	70	14	-	-	0.6	29,000	75,500	2,960	7,700
51210	53210 U		78	22	23.5	26	1	49,000	111,000	5,000	11,400
51310	53310 U		95	31	34.3	37	1.1	97,500	202,000	9,950	20,600
51410	53410 U		110	43	45.6	50	1.5	147,000	288,000	15,000	29,400
51111	-	55	78	16	-	-	0.6	35,000	93,000	3,600	9,500
51211	53211 U		90	25	27.3	30	1	70,000	159,000	7,150	16,200
51311	53311 U		105	35	39.3	42	1.1	115,000	244,000	11,800	24,900
51411	53411 U		120	48	50.5	55	1.5	181,000	350,000	18,500	35,500
51112	-	60	85	17	-	-	1	41,500	113,000	4,250	11,500
51212	53212 U		95	26	28	31	1	71,500	169,000	7,300	17,200
51312	53312 U		110	35	38.3	42	1.1	119,000	263,000	12,100	26,800
51412	53412 U		130	51	54	58	1.5	202,000	395,000	20,600	40,500
51113	-	65	90	18	-	-	1	42,000	117,000	4,300	12,000
51213	53213 U		100	27	28.7	32	1	75,500	189,000	7,700	19,200
51313	53313 U		115	36	39.4	43	1.1	123,000	282,000	12,500	28,700
51413	53413 U		140	56	60.2	65	2	234,000	495,000	23,800	50,500
51114	-	70	95	18	-	-	1	43,500	127,000	4,450	12,900
51214	53214 U		105	27	28.8	32	1	74,000	189,000	7,550	19,200
51314	53314 U		125	40	44.2	48	1.1	137,000	315,000	14,000	32,000
51414	53414 U		150	60	63.6	69	2	252,000	555,000	25,700	56,500
51115	-	75	100	19	-	-	1	43,500	131,000	4,450	13,400
51215	53215 U		110	27	28.3	32	1	78,000	209,000	7,950	21,300
51315	53315 U		135	44	48.1	52	1.5	159,000	365,000	16,200	37,500
51415	53415 U		160	65	69	75	2	254,000	560,000	25,900	57,000
51116	-	80	105	19	-	-	1	45,000	141,000	4,600	14,400
51216	53216 U		115	28	29.5	33	1	79,000	218,000	8,050	22,300
51316	53316 U		140	44	47.6	52	1.5	164,000	395,000	16,700	40,000
51416	53416 U		170	68	72.2	78	2.1	272,000	620,000	27,800	63,500
51117	-	85	110	19	-	-	1	46,500	150,000	4,700	15,300
51217	53217 U		125	31	33.1	37	1	96,000	264,000	9,800	26,900
51317	53317 U		150	49	53.1	58	1.5	207,000	490,000	21,100	50,000
51417 X	53417 XU		180	72	77	83	2.1	310,000	755,000	31,500	77,000
51118	-	90	120	22	-	-	1	60,000	190,000	6,150	19,400
51218	53218 U		135	35	38.5	42	1.1	114,000	310,000	11,600	31,500
51318	53318 U		155	50	54.6	59	1.5	214,000	525,000	21,900	53,500
51418 X	53418 XU		190	77	81.2	88	2.1	330,000	825,000	33,500	84,000
51120	-	100	135	25	-	-	1	86,000	268,000	8,750	27,300
51220	53220 U		150	38	40.9	45	1.1	135,000	375,000	13,700	38,500
51320	53320 U		170	55	59.2	64	1.5	239,000	595,000	24,300	61,000
51420 X	53420 XU		210	85	90	98	3	370,000	985,000	38,000	100,000
51122	-	110	145	25	-	-	1	88,000	288,000	8,950	29,400
51222	53222 U		160	38	40.2	45	1.1	136,000	395,000	13,900	40,000
51322 X	53322 XU		190	63	67.2	72	2	282,000	755,000	28,800	77,000
51422 X	53422 XU		230	95	99.7	109	3	415,000	1,150,000	42,000	118,000
51124	-	120	155	25	-	-	1	90,000	310,000	9,150	31,500
51224	53224 U		170	39	40.8	46	1.1	141,000	430,000	14,400	44,000
51324 X	53324 XU		210	70	74.1	80	2.1	330,000	930,000	33,500	95,000
51424 X	53424 XU		250	102	107.3	118	4	480,000	1,400,000	49,000	142,000
51126	-	130	170	30	-	-	1	105,000	350,000	10,700	36,000
51226 X	53226 XU		190	45	47.9	53	1.5	183,000	550,000	18,700	56,000
51326 X	53326 XU		225	75	80.3	86	2.1	350,000	1,030,000	35,500	105,000
51426 X	53426 XU		270	110	115.2	128	4	525,000	1,590,000	53,500	162,000
51128 X	-	140	180	31	-	-	1	107,000	375,000	11,000	38,500
51228 X	53228 XU		200	46	48.6	55	1.5	186,000	575,000	18,900	59,000
51328 X	53328 XU		240	80	84.9	92	2.1	370,000	1,130,000	37,500	115,000
51428 X	53428 XU		280	112	117	131	4	550,000	1,750,000	56,500	178,000
51130 X	-	150	190	31	-	-	1	110,000	400,000	11,200	41,000
51230 X	53230 XU		215	50	53.3	60	1.5	238,000	735,000	24,300	75,000
51330 X	53330 XU		250	80	83.7	92	2.1	380,000	1,200,000	39,000	123,000
51430 X	53430 XU		300	120	125.9	140	4	620,000	2,010,000	63,000	205,000
51132 X	-	160	200	31	-	-	1	113,000	425,000	11,500	43,500
51232 X	53232 XU		225	51	54.7	61	1.5	249,000	805,000	25,400	82,000
51332 X	53332 XU		270	87	91.7	100	3	475,000	1,570,000	48,500	160,000
51432 X	53432 XU		320	130	135.3	150	5	650,000	2,210,000	66,000	226,000
51134 X	-	170	215	34	-	-	1.1	135,000	510,000	13,800	52,000
51234 X	53234 XU		240	55	58.7	65	1.5	280,000	915,000	28,500	93,000
51334 X	53334 XU		280	87	91.3	100	3	465,000	1,570,000	47,500	160,000
51434 X	53434 XU		340	135	141	156	5	715,000	2,480,000	73,000	253,000
51136 X	-	180	225	34	-	-	1.1	136,000	530,000	13,800	54,000
51236 X	53236 XU		250	56	58.2	66	1.5	284,000	955,000	28,900	97,000
51336 X	53336 XU		300	95	99.3	109	3	480,000	1,680,000	49,000	171,000
51436 X	53436 XU		360	140	148.3	164	5	750,000	2,730,000	76,500	278,000
51138 X	-	190	240	37	-	-	1.1	172,000	655,000	17,500	67,000
51238 X	53238 XU		270	62	65.7	73	2	320,000	1,110,000	32,500	113,000
51338 X	53338 XU		320	105	111	121	4	550,000	1,960,000	56,000	199,000
51140 X	-	200	250	37	-	-	1.1	173,000	675,000	17,600	69,000
51240 X	53240 XU		280	62	65.3	74	2	315,000	1,110,000	32,500	113,000
51340 X	53340 XU		340	110	118.4	130	4	600,000	2,220,000	61,500	227,000
51144 X	-	220	270	37	-	-	1.1	179,000	740,000	18,200	75,500
51244 X	53244 XU	220	300	63	65.6	75	2	325,000	1,210,000	33,500	123,000
51148 X	-	240	300	45	-	-	1.5	229,000	935,000	23,400	95,000
51248 X	53248 XU	240	340	78	81.6	92	2.1	420,000	1,650,000	43,000	168,000
51152 X	-	260	320	45	-	-	1.5	233,000	990,000	23,800	101,000
51252 X	53252 XU	260	360	79	82.8	93	2.1	435,000	1,800,000	44,500	184,000
51156 X	-	280	350	53	-	-	1.5	315,000	1,310,000	32,000	134,000
51256 X	53256 XU	280	380	80	85	94	2.1	450,000	1,950,000	46,000	199,000
51160 X	-	300	380	62	-	-	2	360,000	1,560,000	36,500	159,000
51260 X	53260 XU	300	420	95	100.5	112	3	540,000	2,410,000	55,000	246,000
51164 X	-	320	400	63	-	-	2	365,000	1,660,000	37,500	169,000
51264 X	53264 XU	320	440	95	100.5	112	3	585,000	2,680,000	59,500	273,000
51168 X	-	340	420	64	-	-	2	375,000	1,760,000	38,500	179,000
51268 X	53268 XU	340	460	96	100.3	113	3	595,000	2,800,000	60,500	285,000
51172 X	-	360	440	65	-	-	2	385,000	1,860,000	39,000	190,000
51272 X	53272 XU	360	500	110	116.7	130	4	705,000	3,500,000	72,000	355,000

呼び番号（¹）		許容回転数（min^-1）		寸法（mm）
呼び番号（¹）		許容回転数（min^-1）		寸法（mm）
平面座形	調心座金付き	グリース潤滑	油潤滑	d₁	D₁	D₂	D₃	b	A	R
51100	-	6,700	10,000	24	11	-	-	-	-	-
51200	53200 U	6,000	9,000	26	12	18	28	3.5	8.5	22
51101	-	6,700	10,000	26	13	-	-	-	-	-
51201	53201 U	5,600	8,500	28	14	20	30	3.5	11.5	25
51102	-	6,300	9,500	28	16	-	-	-	-	-
51202	53202 U	5,000	7,500	32	17	24	35	4	12	28
51103	-	6,000	9,000	30	18	-	-	-	-	-
51203	53203 U	4,800	7,500	35	19	26	38	4	16	32
51104	-	5,300	8,000	35	21	-	-	-	-	-
51204	53204 U	4,300	6,300	40	22	30	42	5	18	36
51105	-	4,800	7,100	42	26	-	-	-	-	-
51205	53205 U	3,800	5,600	47	27	36	50	5.5	19	40
51305	53305 U	3,200	5,000	52	27	38	55	6	21	45
51405	53405 U	2,600	4,000	60	27	42	62	8	19	50
51106	-	4,300	6,700	47	32	-	-	-	-	-
51206	53206 U	3,400	5,300	52	32	42	55	5.5	22	45
51306	53306 U	2,800	4,300	60	32	45	62	7	22	50
51406	53406 U	2,200	3,400	70	32	50	75	9	20	56
51107	-	4,000	6,000	52	37	-	-	-	-	-
51207	53207 U	3,000	4,500	62	37	48	65	7	24	50
51307	53307 U	2,400	3,800	68	37	52	72	7.5	24	56
51407	53407 U	2,000	3,000	80	37	58	85	10	23	64
51108	-	3,600	5,300	60	42	-	-	-	-	-
51208	53208 U	2,800	4,300	68	42	55	72	7	28.5	56
51308	53308 U	2,200	3,400	78	42	60	82	8.5	28	64
51408	53408 U	1,700	2,600	90	42	65	95	12	26	72
51109	-	3,400	5,000	65	47	-	-	-	-	-
51209	53209 U	2,600	4,000	73	47	60	78	7.5	26	56
51309	53309 U	2,000	3,000	85	47	65	90	10	25	64
51409	53409 U	1,600	2,400	100	47	72	105	12.5	29	80
51110	-	3,200	4,800	70	52	-	-	-	-	-
51210	53210 U	2,400	3,600	78	52	62	82	7.5	32.5	64
51310	53310 U	1,800	2,800	95	52	72	100	11	28	72
51410	53410 U	1,400	2,200	110	52	80	115	14	35	90
51111	-	2,800	4,300	78	57	-	-	-	-	-
51211	53211 U	2,200	3,200	90	57	72	95	9	35	72
51311	53311 U	1,600	2,400	105	57	80	110	11.5	30	80
51411	53411 U	1,300	1,900	120	57	88	125	15.5	28	90
51112	-	2,600	4,000	85	62	-	-	-	-	-
51212	53212 U	2,000	3,000	95	62	78	100	9	32.5	72
51312	53312 U	1,600	2,400	110	62	85	115	11.5	41	90
51412	53412 U	1,200	1,800	130	62	95	135	16	34	100
51113	-	2,400	3,800	90	67	-	-	-	-	-
51213	53213 U	1,900	2,800	100	67	82	105	9	40	80
51313	53313 U	1,500	2,400	115	67	90	120	12.5	38.5	90
51413	53413 U	1,100	1,700	140	68	100	145	17.5	40	112
51114	-	2,400	3,600	95	72	-	-	-	-	-
51214	53214 U	1,900	2,800	105	72	88	110	9	38	80
51314	53314 U	1,400	2,000	125	72	98	130	13	43	100
51414	53414 U	1,000	1,500	150	73	110	155	19.5	34	112
51115	-	2,200	3,400	100	77	-	-	-	-	-
51215	53215 U	1,800	2,800	110	77	92	115	9.5	49	90
51315	53315 U	1,300	1,900	135	77	105	140	15	37	100
51415	53415 U	950	1,400	160	78	115	165	21	42	125
51116	-	2,200	3,400	105	82	-	-	-	-	-
51216	53216 U	1,800	2,600	115	82	98	120	10	46	90
51316	53316 U	1,300	1,900	140	82	110	145	15	50	112
51416	53416 U	900	1,300	170	83	125	175	22	36	125
51117	-	2,200	3,200	110	87	-	-	-	-	-
51217	53217 U	1,600	2,400	125	88	105	130	11	52	100
51317	53317 U	1,100	1,700	150	88	115	155	17.5	43	112
51417 X	53417 XU	850	1,300	177	88	130	185	23	47	140
51118	-	1,900	3,000	120	92	-	-	-	-	-
51218	53218 U	1,400	2,200	135	93	110	140	13.5	45	100
51318	53318 U	1,100	1,700	155	93	120	160	18	40	112
51418 X	53418 XU	800	1,200	187	93	140	195	25.5	40	140
51120	-	1,700	2,600	135	102	-	-	-	-	-
51220	53220 U	1,300	2,000	150	103	125	155	14	52	112
51320	53320 U	1,000	1,500	170	103	135	175	18	46	125
51420 X	53420 XU	710	1,100	205	103	155	220	27	50	160
51122	-	1,700	2,400	145	112	-	-	-	-	-
51222	53222 U	1,300	1,900	160	113	135	165	14	65	125
51322 X	53322 XU	900	1,300	187	113	150	195	20.5	51	140
51422 X	53422 XU	630	950	225	113	170	240	29	59	180
51124	-	1,600	2,400	155	122	-	-	-	-	-
51224	53224 U	1,200	1,800	170	123	145	175	15	61	125
51324 X	53324 XU	800	1,200	205	123	165	220	22	63	160
51424 X	53424 XU	600	900	245	123	185	260	32	70	200
51126	-	1,400	2,000	170	132	-	-	-	-	-
51226 X	53226 XU	1,100	1,600	187	133	160	195	17	67	140
51326 X	53326 XU	750	1,100	220	134	177	235	26	53	160
51426 X	53426 XU	530	800	265	134	200	280	38	58	200
51128 X	-	1,300	2,000	178	142	-	-	-	-	-
51228 X	53228 XU	1,000	1,500	197	143	170	210	17	87	160
51328 X	53328 XU	670	1,000	235	144	190	250	26	68	180
51428 X	53428 XU	530	800	275	144	206	290	38	83	225
51130 X	-	1,300	1,900	188	152	-	-	-	-	-
51230 X	53230 XU	950	1,400	212	153	180	225	20.5	79	160
51330 X	53330 XU	670	1,000	245	154	200	260	26	89.5	200
51430 X	53430 XU	480	710	295	154	225	310	41	69	225
51132 X	-	1,200	1,900	198	162	-	-	-	-	-
51232 X	53232 XU	900	1,400	222	163	190	235	21	74	160
51332 X	53332 XU	600	900	265	164	215	280	29	77	200
51432 X	53432 XU	450	670	315	164	240	330	41.5	84	250
51134 X	-	1,100	1,700	213	172	-	-	-	-	-
51234 X	53234 XU	850	1,300	237	173	200	250	21.5	91	180
51334 X	53334 XU	600	900	275	174	220	290	29	105	225
51434 X	53434 XU	430	630	335	174	255	350	46	74	250
51136 X	-	1,100	1,700	222	183	-	-	-	-	-
51236 X	53236 XU	800	1,200	247	183	210	260	21.5	112	200
51336 X	53336 XU	560	850	295	184	240	310	32	91	225
51436 X	53436 XU	400	600	355	184	270	370	46.5	97	280
51138 X	-	1,000	1,600	237	193	-	-	-	-	-
51238 X	53238 XU	750	1,100	267	194	230	280	23	98	200
51338 X	53338 XU	500	750	315	195	255	330	33	104	250
51140 X	-	1,000	1,500	247	203	-	-	-	-	-
51240 X	53240 XU	710	1,100	277	204	240	290	23	125	225
51340 X	53340 XU	480	710	335	205	270	350	38	92	250
51144 X	-	950	1,500	267	223	-	-	-	-	-
51244 X	53244 XU	670	1,000	297	224	260	310	25	118	225
51148 X	-	850	1,200	297	243	-	-	-	-	-
51248 X	53248 XU	560	850	335	244	290	350	30	122	250
51152 X	-	800	1,200	317	263	-	-	-	-	-
51252 X	53252 XU	560	850	355	264	305	370	30	152	280
51156 X	-	710	1,000	347	283	-	-	-	-	-
51256 X	53256 XU	530	800	375	284	325	390	31	143	280
51160 X	-	600	900	376	304	-	-	-	-	-
51260 X	53260 XU	450	670	415	304	360	430	34	164	320
51164 X	-	600	900	396	324	-	-	-	-	-
51264 X	53264 XU	450	670	435	325	380	450	36	157	320
51168 X	-	560	850	416	344	-	-	-	-	-
51268 X	53268 XU	430	630	455	345	400	470	36	199	360
51172 X	-	560	800	436	364	-	-	-	-	-
51272 X	53272 XU	380	560	495	365	430	510	43	172	360

注（1）呼び番号に X の付く軸受は, 軸軌道盤の外径d1がハウジング軌道盤の外径Dより小さい寸法となっている．

使用例

鉄鋼設備
説鉄鋼設備には、原料ヤードに始まって、製鋼工程・圧延工程・製整工程といった上流工程から下流工程までさまざまな設備があり、その各設備においてあらゆる品種の軸受が使用されている。

製紙機械
近年、製紙産業では、生産性を向上させるために、抄紙機の高速化・幅広化が進んでいる。

射出成形機
高精度なプラスチック製品を作り出すため、射出成形機の電動化が進んでいる。

鉱山機械・建設機械
鉱山機械や建設機械が活躍する場所は、山岳地帯や砂漠地帯など、人の営みから遠く離れた採掘現場、時には地下2,000mに及ぶこともある。

歯車装置(ギアボックス)
歯車装置機は非常に幅広い産業分野に使用されている。

二輪車
車種や構造的な違いにより差はあるが、二輪車1台には通常20～30個の軸受が組み込まれている。

特長

単式スラスト玉軸受(内径10～360mm)の特長

スラスト玉軸受は、高速作動時にスラスト荷重を受けるよう設計されており、玉が転動する軌道溝を持ったワッシャー状の軌道盤で構成。
スラスト玉軸受は、軌道盤の座形によって平面座形タイプと調心座形タイプに分かれている。
アキシアル荷重は受けられるが、ラジアル荷重は受けることができない。
スラスト玉軸受には単式タイプと複式タイプがある。
単式タイプは、軌道盤2つ(軸軌道盤とハウジング軌道盤)、玉を組み込んだ保持器1つで構成。

技術情報

取付関係寸法

スラスト自動調心ころ軸受の取付関係寸法は、軸受寸法表に記載されている。
なお、重荷重がかかる場合には、軸軌道盤のつば部を十分支持するような軸の肩寸法と強度が必要である。

許容調心角

スラスト自動調心ころ軸受の許容調心角は、軸受の寸法系列によって異なるが、普通荷重の場合、おおよそ1°～2°である。

最小アキシアル荷重

スラスト軸受は、転動体と軌道盤との間の滑りを防ぐために、ある程度以上のアキシアル荷重を負荷させる必要がある。
詳細については、デジタルカタログA99ページをご参照ください。

スラスト玉軸受の予圧荷重

スラスト玉軸受が比較的高速で回転しているとき、玉は旋回滑りを起こしやすい。玉が旋回滑りを起こさないために必要な最小アキシアル荷重は、次の式（10.1）及び式（10.2）で求めた値のうち、大きいほうを採る。
単式スラスト玉軸受（内径10～360mm）スラスト玉軸受の予圧荷重
ここで
F_amin: 最小アキシアル荷重（N）{kgf}
C_0a: 基本静アキシアル定格荷車（N）{kgf}
n : 軸受の回転速度（min^-1）
N_max : 軸受の許容回転数（油潤滑）（min^-1）

スラスト自動調心ころ軸受の予圧荷重

スラスト自動調心ころ軸受は、使用中にころと外輪軌道面との間の滑りによって、かじりなどの損傷を起こすことがある。この滑りを起こさないために必要とする最小アキシアル荷重F_aminは、次式によって求められる。
単式スラスト玉軸受（内径10～360mm）スラスト自動調心ころ軸受の予圧荷重

型番リスト

表示件数

型番

内径

(φ)

外径

(φ)

幅

(mm)

基本動定格荷重

(N)

最大許容回転数

(rpm)

基本定格荷重静定格

(N)

保持器記号

種類

RoHS?

最小発注数量

10	24	9	10100	6700	14000	なし	平面座形	10	1個
12	26	9	10400	6700	15400	なし	平面座形	10	1個
15	28	9	10600	6300	16800	なし	平面座形	10	1個
17	30	9	11400	6000	19500	なし	平面座形	10	1個
20	35	10	15100	5300	26600	なし	平面座形	10	1個
25	42	11	19700	4800	37000	なし	平面座形	10	1個
30	47	11	20600	4300	42000	なし	平面座形	10	1個
35	52	12	22100	4000	49500	なし	平面座形	10	1個
40	60	13	27100	3600	6300	なし	平面座形	10	1個
45	65	14	28100	3400	69000	なし	平面座形	10	1個
50	70	14	29000	3200	75500	なし	平面座形	10	1個
55	78	16	35000	2800	93000	なし	平面座形	10	1個
60	85	17	41500	2600	113000	なし	平面座形	10	1個
65	90	18	42000	2400	117000	なし	平面座形	10	1個
70	95	18	43500	2400	127000	なし	平面座形	10	1個
75	100	19	43500	2200	131000	なし	平面座形	10	1個
80	105	19	45000	2200	141000	なし	平面座形	10	1個
85	110	19	46500	2200	150000	なし	平面座形	10	1個
90	120	22	60000	1900	190000	なし	平面座形	10	1個
100	135	25	86000	1700	268000	なし	平面座形	10	1個
110	145	25	88000	-	-	なし	平面座形	10	1個
120	155	25	90000	-	-	なし	平面座形	10	1個
130	170	30	105000	-	-	なし	平面座形	10	1個
140	180	31	107000	-	-	なし	平面座形	10	1個
180	225	34	136000	-	-	なし	平面座形	10	1個
190	240	37	172000	-	-	なし	平面座形	10	1個
260	320	45	233000	-	-	なし	平面座形	10	1個
320	400	63	365000	-	-	M	平面座形	10	1個
340	420	64	375000	-	-	M	平面座形	10	1個
360	440	65	385000	-	-	M	平面座形	10	1個
10	26	11	12800	6000	17100	なし	平面座形	10	1個
12	28	11	13300	5600	19000	なし	平面座形	10	1個
15	32	12	16700	5000	24800	なし	平面座形	10	1個
17	35	12	17300	4800	27300	なし	平面座形	10	1個
20	40	14	22500	4300	37500	なし	平面座形	10	1個
25	47	15	28000	3800	50500	なし	平面座形	10	1個
30	52	16	29500	3400	58000	なし	平面座形	10	1個
35	62	18	39500	3000	78000	なし	平面座形	10	1個
40	68	19	47500	2800	98500	なし	平面座形	10	1個
45	73	20	48000	2600	105000	なし	平面座形	10	1個
50	78	22	49000	2400	111000	なし	平面座形	10	1個
55	90	25	70000	2200	159000	なし	平面座形	10	1個
60	95	26	71500	2000	169000	なし	平面座形	10	1個
65	100	27	75500	1900	189000	なし	平面座形	10	1個
70	105	27	74000	1900	189000	なし	平面座形	10	1個
75	110	27	78000	1800	209000	なし	平面座形	10	1個
80	115	28	79000	1800	218000	なし	平面座形	10	1個
85	125	31	96000	1600	264000	なし	平面座形	10	1個
90	135	35	114000	1400	310000	なし	平面座形	10	1個
100	150	38	135000	1300	375000	なし	平面座形	10	1個
110	160	38	136000	-	-	なし	平面座形	10	1個
120	170	39	141000	-	-	なし	平面座形	10	1個
130	190	45	183000	-	-	なし	平面座形	10	1個
180	250	56	284000	-	-	なし	平面座形	10	1個
190	270	62	320000	-	-	M	平面座形	10	1個
220	300	63	325000	-	-	M	平面座形	10	1個
260	360	79	435000	-	-	M	平面座形	10	1個
280	380	80	450000	-	-	M	平面座形	10	1個
300	420	95	540000	-	-	M	平面座形	10	1個
360	500	110	705000	-	-	M	平面座形	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,076円 ( 1,184円 )	在庫品1日目当日出荷可能
987円 ( 1,086円 )	在庫品1日目当日出荷可能
926円 ( 1,019円 )	在庫品1日目当日出荷可能
1,100円 ( 1,210円 )	在庫品1日目当日出荷可能
1,116円 ( 1,228円 )	在庫品1日目当日出荷可能
1,202円 ( 1,322円 )	在庫品1日目当日出荷可能
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能
1,391円 ( 1,530円 )	在庫品1日目当日出荷可能
1,627円 ( 1,790円 )	在庫品1日目当日出荷可能
1,696円 ( 1,866円 )	在庫品1日目当日出荷可能
2,084円 ( 2,292円 )	在庫品1日目当日出荷可能
2,091円 ( 2,300円 )	在庫品1日目当日出荷可能
2,609円 ( 2,870円 )	在庫品1日目当日出荷可能
2,539円 ( 2,793円 )	在庫品1日目当日出荷可能
2,732円 ( 3,005円 )	在庫品1日目当日出荷可能
3,396円 ( 3,736円 )	在庫品1日目当日出荷可能
3,991円 ( 4,390円 )	在庫品1日目当日出荷可能
3,880円 ( 4,268円 )	4日目
4,908円 ( 5,399円 )	在庫品1日目当日出荷可能
6,462円 ( 7,108円 )	在庫品1日目当日出荷可能
11,658円 ( 12,824円 )	4日目
13,994円 ( 15,393円 )	在庫品1日目当日出荷可能
16,945円 ( 18,640円 )	在庫品1日目当日出荷可能
18,969円 ( 20,866円 )	6日目
41,551円 ( 45,706円 )	3日目
51,897円 ( 57,087円 )	3日目
113,374円 ( 124,711円 )	3日目
290,465円 ( 319,512円 )	4日目
395,635円 ( 435,199円 )	3日目
479,937円 ( 527,931円 )	4日目
1,046円 ( 1,151円 )	在庫品1日目当日出荷可能
1,070円 ( 1,177円 )	在庫品1日目当日出荷可能
1,091円 ( 1,200円 )	在庫品1日目当日出荷可能
1,172円 ( 1,289円 )	在庫品1日目当日出荷可能
1,420円 ( 1,562円 )	在庫品1日目当日出荷可能
1,356円 ( 1,492円 )	在庫品1日目当日出荷可能
1,531円 ( 1,684円 )	在庫品1日目当日出荷可能
1,851円 ( 2,036円 )	在庫品1日目当日出荷可能
2,098円 ( 2,308円 )	在庫品1日目当日出荷可能
2,314円 ( 2,545円 )	在庫品1日目当日出荷可能
2,707円 ( 2,978円 )	在庫品1日目当日出荷可能
3,445円 ( 3,790円 )	在庫品1日目当日出荷可能
3,570円 ( 3,927円 )	在庫品1日目当日出荷可能
4,585円 ( 5,044円 )	4日目
3,923円 ( 4,315円 )	4日目
5,674円 ( 6,241円 )	4日目
5,420円 ( 5,962円 )	4日目
7,057円 ( 7,763円 )	在庫品1日目当日出荷可能
9,508円 ( 10,459円 )	在庫品1日目当日出荷可能
11,726円 ( 12,899円 )	在庫品1日目当日出荷可能
15,773円 ( 17,350円 )	4日目
17,624円 ( 19,386円 )	4日目
26,313円 ( 28,944円 )	4日目
59,255円 ( 65,181円 )	3日目
76,034円 ( 83,637円 )	3日目
110,387円 ( 121,426円 )	5日目
183,269円 ( 201,596円 )	4日目
223,048円 ( 245,353円 )	4日目
314,737円 ( 346,211円 )	4日目
660,835円 ( 726,919円 )	4日目

基本情報

基本情報

高速作動時にスラスト荷重を受けるよう設計された玉軸受。
【特長】
・玉が転動する軌道溝を持ったワッシャー状の軌道盤で構成。
・球面調心座形タイプと調心座金つきタイプの選択が可能で、単式、複式のいずれの場合も、取り付け誤差が許容できる。
・スラスト玉軸受はハウジング軌道盤の座の形状によって平面座形と調心座形に分けられ、アキシアル荷重を受けることができる。
・アキシアル荷重は受けられますが、ラジアル荷重は受けることができない。
【用途】
・自動車関連、一般産業機器に利用可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
スラスト玉軸受
ミスミブランドのスラスト玉軸受です。ステンレス製もご用意しております。
ミスミ
スラスト玉軸受付針状ころ軸受内輪付
スラスト玉軸受付針状ころ軸受内輪付です。両荷重方向に同時に受けることができます。
鹿島化学金属（ＵＫＢ）
UKBボールベアリングスラスト形状
樹脂製のスラスト玉軸受です。水分がかかる場所でも劣化なくしようできます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

単式スラスト玉軸受（内径10～360mm）のレビュー

4.4平均満足度：4.47件のレビュー

星5
57%
星4
29%
星3
14%
星2
0%
星1
0%

部品組み付け時に使用

満足度：3.02018/03/28

ホールドする側のケースが樹脂で出来ている物では、使用環境下での耐久性に欠けるため望ましくありませんでしたが、本商品はケー...もっと読む

1人が参考にしています。

治具の軸受け

満足度：5.02023/05/17

回転させる治具の軸受けに使いました。商品情報がわかりやすく、選定が楽でした。

0人が参考にしています。

送りねじ用軸受

満足度：4.02022/04/25

加工機の送りねじにかかる、軸方向の引っ張りが強くアンギュラでは受けきれなかったので使用。

0人が参考にしています。

減速機用

満足度：5.02020/12/05

減速機の内部部品交換にて規格品ですので問題ございません安くてありがたいです

0人が参考にしています。

サイズ違いの部材用に

満足度：5.02020/02/23

サイズ違いの部材用に別の装置で同じ構成、別サイズの部品が必要となり、ちょうどよい物があったので使用しました。

0人が参考にしています。

7件全て見る

よくあるご質問（FAQ）

Qグリースは封入されていますか？

シールドが付いていないものは、封入はされておりません。防錆油のみ塗布されております。

この商品を見た人は、こんな商品も見ています

	今見ている商品単式スラスト玉軸受（内径10～360mm）	単式スラスト玉軸受	単式スラスト玉軸受開放型	スラスト軸受	スラスト玉軸受・溝付きスラスト玉軸受	深溝玉軸受　開放形
メーカー	ＮＳＫ	ＮＴＮ	不二越	C&U（シー・アンド・ユー）	ＮＳＫマイクロプレシジョン（ＩＳＣ）	ミスミ
通常価格	926円-	895円 -	897円 -	397円 -	468円 -	170円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目
軌道輪形状	スラスト玉	スラスト玉	玉	玉	スラスト玉	玉
シールド素材・形状	開放型	開放型	開放型	開放型	開放型	開放型
内外輪材質	スチール	スチール	スチール	-	スチール	SUJ2
外輪タイプ	フラット	フラット	フラット	フラット	フラット	フラット
精度(JIS)	等級0	等級0	等級0	等級0	等級0	等級0
