ステンレス鋼製高圧用継手ティーユニオン
- 通常単価(税別)
- 15,745円～17,146円
- 税込単価
- 17,320円～18,861円
通常出荷日：11日目～19日目
キッツ ステンレス管用継手 ステンレス鋼製高圧用継手ティーユニオン。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
| 型番 | 呼び径 A | チューブ外径 mm | 製作範囲 |
|---|---|---|---|
| KT-3 | 3 | 3 | ◯ |
| KT-4 | 4 | 4 | ◯ |
| KT-6 | 6 | 6 | ◯ |
| KT-8 | 8 | 8 | ◯ |
| KT-10 | 10 | 10 | ◯ |
| KT-12 | 12 | 12 | ◯ |
| 型番 | 呼び径 B | チューブ外径OD | 製作範囲 |
|---|---|---|---|
| KT-01 | 1/8 | 1/8 | ◯ |
| KT-02 | 1/4 | 1/4 | ◯ |
| KT-03 | 3/8 | 3/8 | ◯ |
| KT-04 | 1/2 | 1/2 | ◯ |
| ボデー | SUS316 |
|---|---|
| ナット | SUS316 |
| パックフェルール | SUS316 |
| フロントフェルール | SUS316 |
| 接続形状 | カップルロック |
製品仕様
- 使用流体温度範囲 … -196℃～+360℃
- 適用する管の種類 … JIS G3459 配管用ステンレス銅管に規定するSUS304TP、SUS316TPに準ずる材質のステンレスチューブ（下表の管径のみ）
- 最高許容圧力 … 下表に示す管厚さ別圧力を基準とします。
●ミリシリーズ（温度・・・常温）
単位：MPa
| 管径 | 管厚さ（mm） | |||||
|---|---|---|---|---|---|---|
| 0.71 | 0.89 | 1.00 | 1.24 | 1.50 | 1.65 | |
| φ3 | 77.50 | 98.12 | 109.60 | - | - | - |
| φ4 | 56.50 | 72.48 | 82.20 | - | - | - |
| φ6 | 35.81 | 46.12 | 52.69 | 66.84 | - | - |
| φ8 | - | 33.46 | 38.06 | 48.48 | 60.03 | - |
| φ10 | - | 26.26 | 29.78 | 37.72 | 46.70 | 52.09 |
| φ12 | - | 21.60 | 24.46 | 30.86 | 38.06 | 42.33 |
●インチシリーズ（温度・・・常温）
単位：MPa
| 管径 | 管厚さ（mm） | |||||
|---|---|---|---|---|---|---|
| 0.71 | 0.89 | 1.00 | 1.24 | 1.50 | 1.65 | |
| φ3.17（1/8OD） | 73.00 | 92.81 | 104.15 | - | - | - |
| φ6.35（1/4OD） | 33.65 | 43.25 | 49.37 | 62.79 | - | - |
| φ9.52（3/8OD） | - | 27.69 | 31.42 | 39.84 | 49.40 | 55.03 |
| φ12.70（1/2OD） | - | 20.34 | 23.03 | 29.02 | 35.74 | 39.73 |
商品特長詳細
ステンレス銅管のチューブ配管用継手「KITZカップルロック」は、フロントフェルールとバックフェルールの二重ロック機構で、簡単かつ強固に管に接続できます。

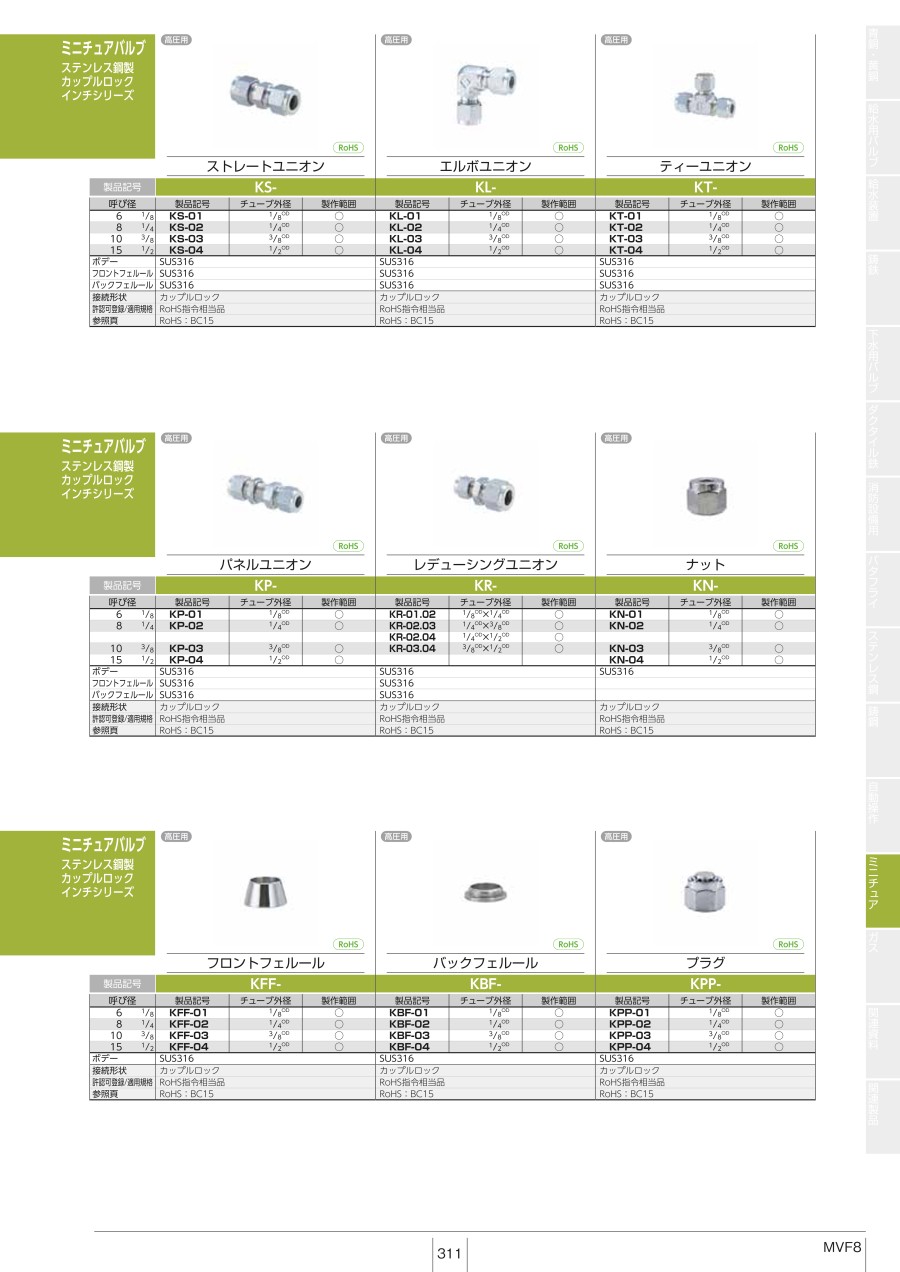

カタログ
