ステンレス鋼製高圧用継手キャップ
- 通常単価(税別)
- 3,717円
- 税込単価
- 4,089円
通常出荷日：3日目
キッツ ステンレス管用継手 ステンレス鋼製高圧用継手キャップ。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
KC-6の仕様・寸法情報
商品情報
製品仕様
| 型番 | 呼び径 A | チューブ外径 （mm） |
|---|---|---|
| KC-3 | 3 | 3 |
| KC-4 | 4 | 4 |
| KC-6 | 6 | 6 |
| KC-10 | 10 | 10 |
| ボデー | SUS316 |
|---|---|
| ナット | SUS316 |
| パックフェルール | SUS316 |
| フロントフェルール | SUS316 |
| 接続形状 | カップルロック |
製品仕様
●使用流体温度範囲
-196℃～+360℃
●適用する管の種類
JIS G3459 配管用ステンレス銅管に規定するSUS304TP、SUS316TPに準ずる材質のステンレスチューブ（右表の管径のみ）
●最高許容圧力
下表に示す管厚さ別圧力を基準とします。
●ミリシリーズ（温度・・・常温）
単位：MPa
| 管径 | 管厚さ（mm） | |||||
|---|---|---|---|---|---|---|
| 0.71 | 0.89 | 1.00 | 1.24 | 1.50 | 1.65 | |
| φ3 | 77.50 | 98.12 | 109.60 | - | - | - |
| φ4 | 56.50 | 72.48 | 82.20 | - | - | - |
| φ6 | 35.81 | 46.12 | 52.69 | 66.84 | - | - |
| φ10 | - | 26.26 | 29.78 | 37.72 | 46.70 | 52.09 |

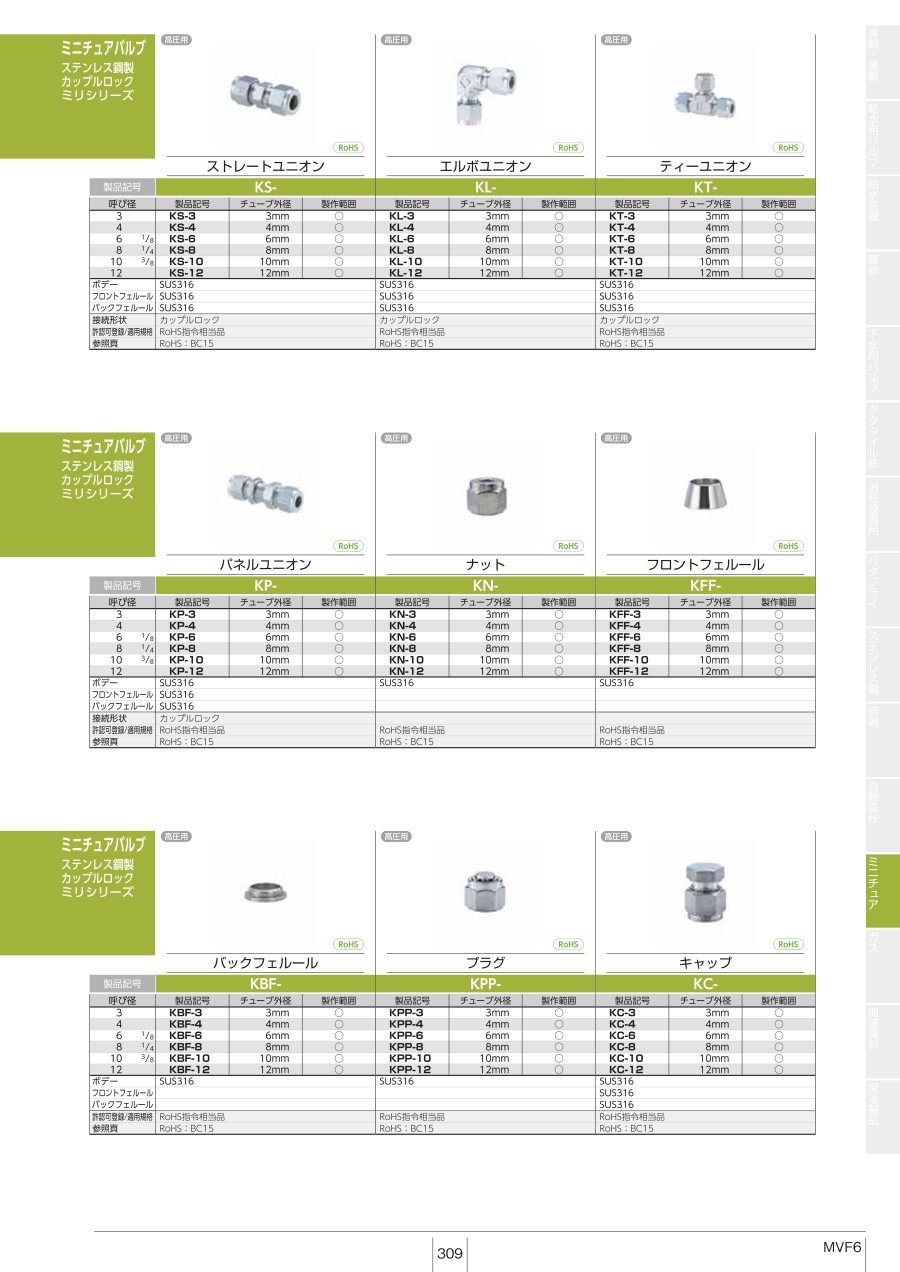

カタログ
ステンレス鋼製高圧用継手キャップの型番KC-6のページです。
型番KC-6に関する仕様情報を記載しております。
