メカニカル部品技術窓口

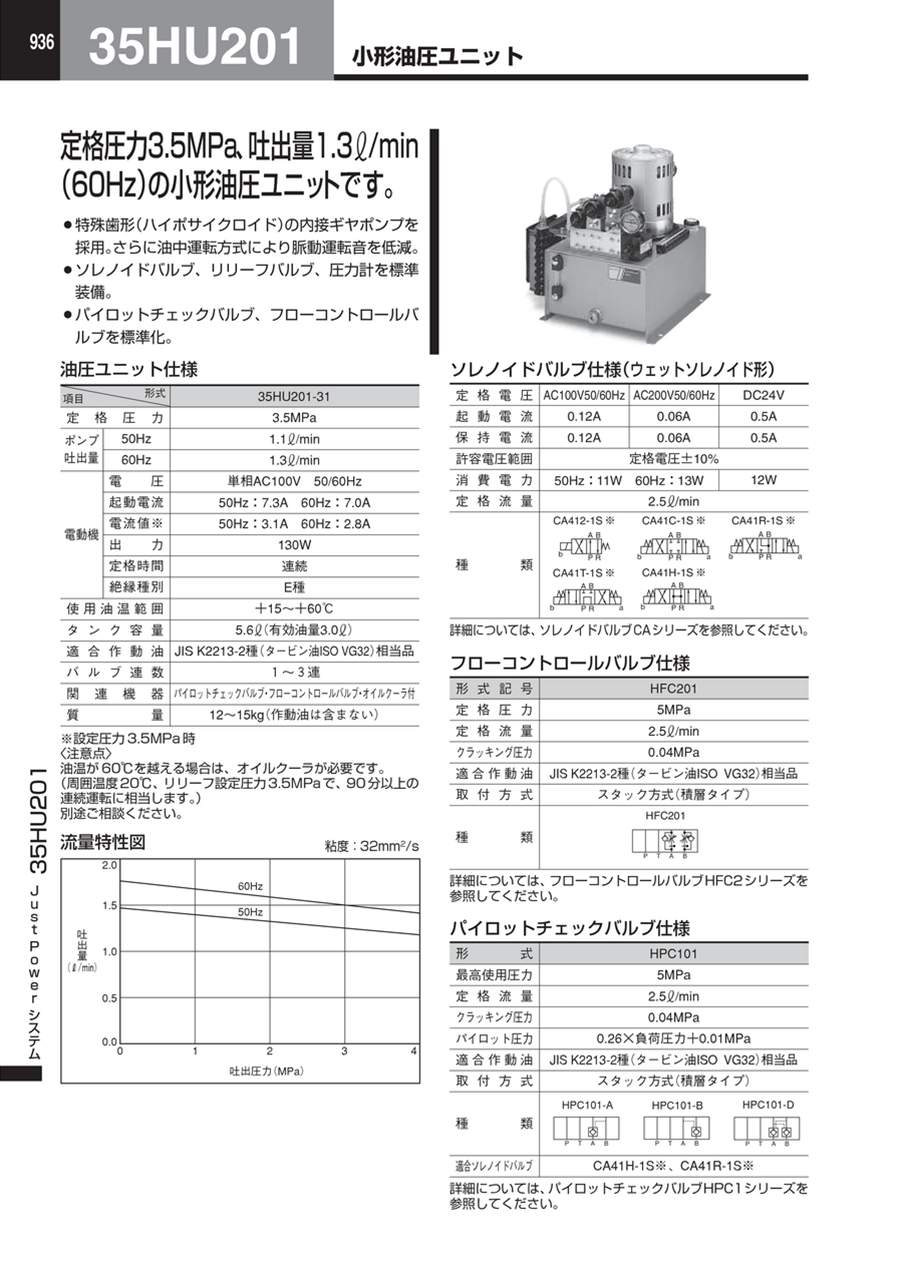

小形油圧ユニット 35HU201シリーズ
- 通常単価(税別)
- 193,372円～277,538円
- 税込単価
- 212,709円～305,292円
定格圧力3.5MPa、吐出量1.3L/min（60Hz）の小形油圧ユニットです...
詳細情報を確認する- 種類
- 油圧ユニット
- 原動機
- あり
- 吐出量（50Hz時） (l/min)
- 1.1
- 吐出量（60Hz時） (l/min)
- 1.3
- 定格電圧（電動機有りの時）
- AC100V 50Hz / AC100V 60Hz
- ポンプ種類
- ギヤポンプ
- 取付方法
- 取付足形
- 使用作動油
- 鉱物油系
- 定格圧力 (MPa)
- 3.5
- ポンプ数
- シングル
- 流量調整
- なし
- 使用油温範囲 (℃)
- 15::60
- 使用温度範囲 (℃)
- 5::40
- 電動機出力 (W)
- 130
- タンク容量 (l)
- 5.6
- 長さ L (mm)
- 303
- 高さ H (mm)
- 328
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。 - バルブ付の製品を選定いただいた場合、別途総連数分のバルブのご注文が必要になります。カタログP937をご参照下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
基本形
35HU201-31
バルブ不要形
35HU201-31N
オイルクーラ付
35HU201-31K
・上記以外の寸法につきましては、基本形を参照してください。
35HU201-31KN
・上記以外の寸法につきましては、バルブ不要形を参照してください。
製品仕様
油圧ユニット仕様
| 項目 | 形式 | |
|---|---|---|
| 35HU201-31 | ||
| 定格圧力 | 3.5MPa | |
| ポンプ 吐出量 | 50Hz | 1.1L/min |
| 60Hz | 1.3L/min | |
| 電動機 | 電圧 | 単相AC100V 50/60Hz |
| 起動電流 | 50Hz：7.3A 60Hz：7.0A | |
| 電流値※ | 50Hz：3.1A 60Hz：2.8A | |
| 出力 | 130W | |
| 定格時間 | 連続 | |
| 絶縁種別 | E種 | |
| 使用油温範囲 | +15～+60℃ | |
| タンク容量 | 5.6L（有効油量3.0L） | |
| 適合作動油 | JIS K2213-2種（タービン油ISO VG32）相当品 | |
| バルブ連数 | 1～3連 | |
| 関連機器 | パイロットチェックバルブ・フローコントロールバルブ・オイルクーラ付 | |
| 質量 | 12～15kg（作動油は含まない） | |
※設定圧力3.5MPa 時
〈注意点〉
油温が60℃を越える場合は、オイルクーラが必要です。
製品仕様
製品仕様
製品仕様
製品仕様
| 最高使用圧力 | 0.7MPa |
|---|---|
| 定格電圧 | 単相AC100V（50/60Hz） |
| 定格電流 | 0.18A/0.16A（50/60Hz） |
| 許容周囲温度 | +5～+40℃ |
性能・試験情報
流量特性図
粘度：32mm2/s
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
233,931円 ( 257,324円 ) | 8日目 |
220,958円 ( 243,054円 ) | 8日目 |
267,834円 ( 294,617円 ) | 8日目 |
277,538円 ( 305,292円 ) | 8日目 |
275,677円 ( 303,245円 ) | 8日目 |
193,372円 ( 212,709円 ) | 12日目 |
詳細情報
基本情報
定格圧力3.5MPa、吐出量1.3L/min（60Hz）の小形油圧ユニットです。
【特長】
・特殊歯形（ハイポサイクロイド）の内接ギヤポンプを採用。さらに油中運転方式により脈動運転音を低減。
・ソレノイドバルブ、リリーフバルブ、圧力計を標準装備。
・パイロットチェックバルブ、フローコントロールバルブを標準化。
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。 - バルブ付の製品を選定いただいた場合、別途総連数分のバルブのご注文が必要になります。カタログP937をご参照下さい。
