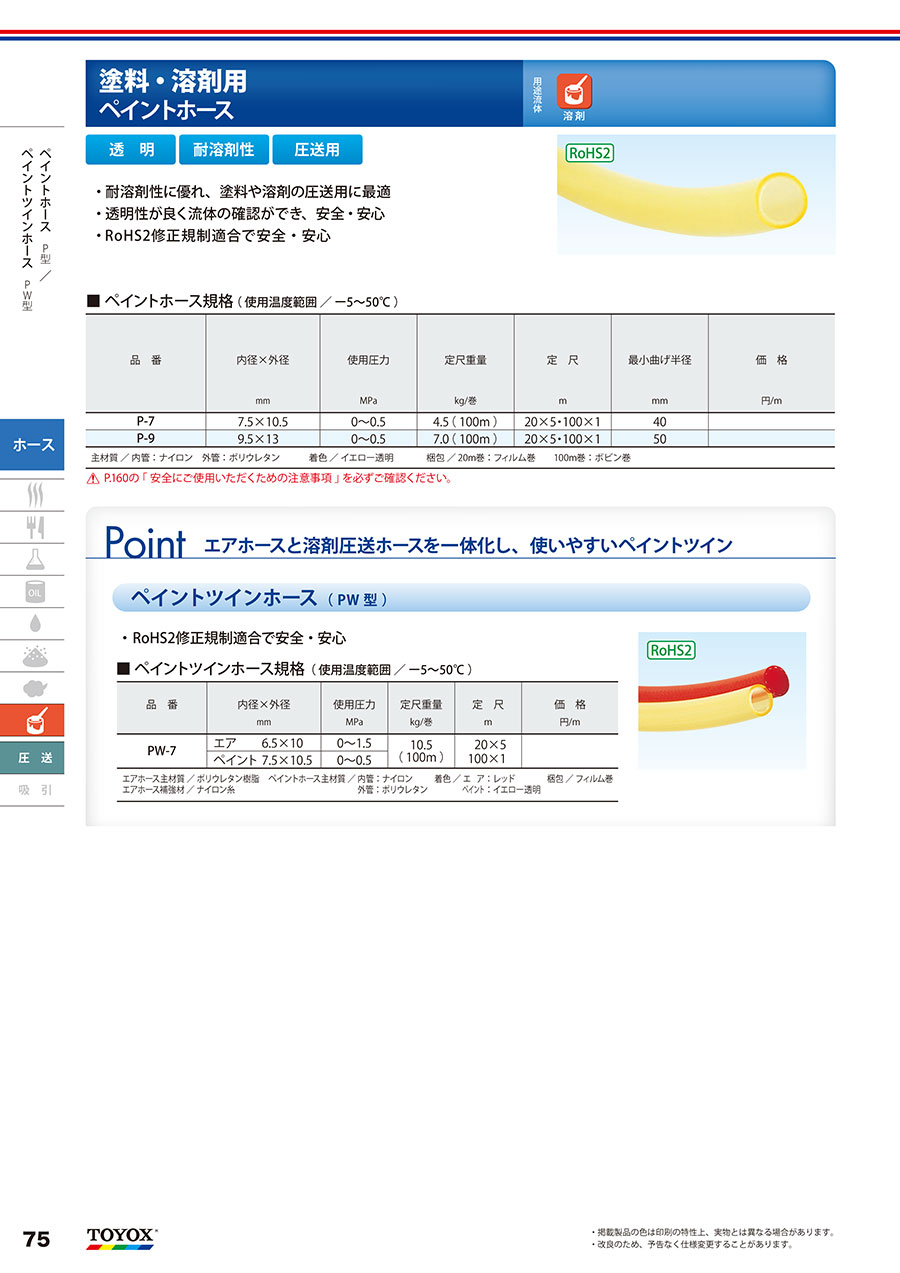

塗料・溶剤用ホース[ペイントホース P]

製品仕様

外観図

工場・建築用の塗料、溶剤搬送用ホース

構造

仕様

規格表

内管 : ナイロン
外管 : ポリウレタン
着色 : イエロー透明

商品特長詳細

ご使用メリット

• 耐溶剤性に優れ長寿命、塗料・溶剤圧送用に最適
• 透明で流体の確認ができて安心

法規制に適合し安全・安心

• RoHS2修正規制適合
• エアホースとペアになったペイントツインホースもあります。

選定手順・ポイント

竹の子継手は、ニップル外径がホース内径よりも5%～15%大きいサイズ（ホース内径に応じて異なる）をご使用ください。

継手アッセンブリーの注意点

トヨックスホースにはトヨックス専用継手が最適です。
専用継手の規格が無い場合は、市販の竹の子ニップルをご使用ください。
竹の子ニップルはホースのサイズに応じて適したものをお選びください。

ニップル外径は下の表をご参考にしてお選びください。

参考（※目安）

早見表（※上表を計算した数値です）

竹の子ニップルの末端部分は極力丸みを付けてください。

注意・禁止事項

使用流体は、塗料専用。それ以外には使用しない。

※ 燃料油（重油、軽油、灯油、ガソリン等）には使用しない。

飲用、食品用、メディカル用途（医療・医薬）には使用しない。
ホースは使用条件により配合剤等が抽出・溶出することが想定されるため、使用条件や製品への影響を事前に確認の上使用する。
使用温度範囲内で使用する。使用圧力範囲内で使用する。
ホース最小曲げ半径以上で使用する。最小曲げ半径未満で使用するとホースが折れ曲がったり、耐圧力の低下につながる。
裸火に直接ふれたり、近づけたりしない。
ホースカットの際、ホース端面が垂直になるようにカットする。垂直でない場合、漏れ・抜け等が発生する恐れあり。
ホースニップルはホースサイズに適したものを使用する。ニップルの表面に傷・錆等のあるものは使用しない。
ホースバンドは当社専用製品の使用がおすすめ。当社専用製品を使用しない場合、漏れたり、金具が抜けたりする場合あり。ホースバンドは適宜増し締める。
バンド締め部の樹脂の歪みにより、流体漏れやホース抜けの恐れあり。針金等の過剰な締め付けはホース内外面を切り、ホース破裂が発生する場合があるのでしないこと。
外皮層の樹脂は耐溶剤性のものではない、ホースを溶剤の中に浸したりしない。
チューブ用のワンプッシュ金具は使用しない。ホースが破裂する場合あり。
ホースの寿命は流体の物性、温度、流速、加圧、減圧の頻度に大きく影響をうける。
始業前点検、定期点検で次のような異常や、その兆候が認められた場合、直ちに使用を中止し、修理または新しいホースと交換すること。

• 金具付近の異常 : 局部的な伸び、湾曲、漏れ、ふくれ、ニップルへの差し込みが浅くなった
• 外傷の有無 : 外面の大きな傷、ヒビ割れ、補強層への浸水
• 内面の異常 : 内面のふくれ及び剝離・摩耗（ ホースの補強材の露出 ）
  （注）内外面の異常の場合、流体物中にホースの剝離物や補強材の断片が混入する恐れあり。
• その他変化が著しい場合（ 硬化、膨潤、ヒビ割れ、ふくれ等 ）

屋外もしくは直射日光のあたるところでの保管はしない。ホース表面のベタツキやヒビ割れ等、品質劣化の原因になる。
湿度の低い、風通しの良い場所に保管。また、ホース内に異物・ホコリが入らないように保管。
焼却しない。燃焼時に焼却炉を傷めたり、人体に有害なガスが発生する場合があるため、産業廃棄物として取り扱うこと。
廃棄の場合は、それぞれの地域の分別処理に従う。
