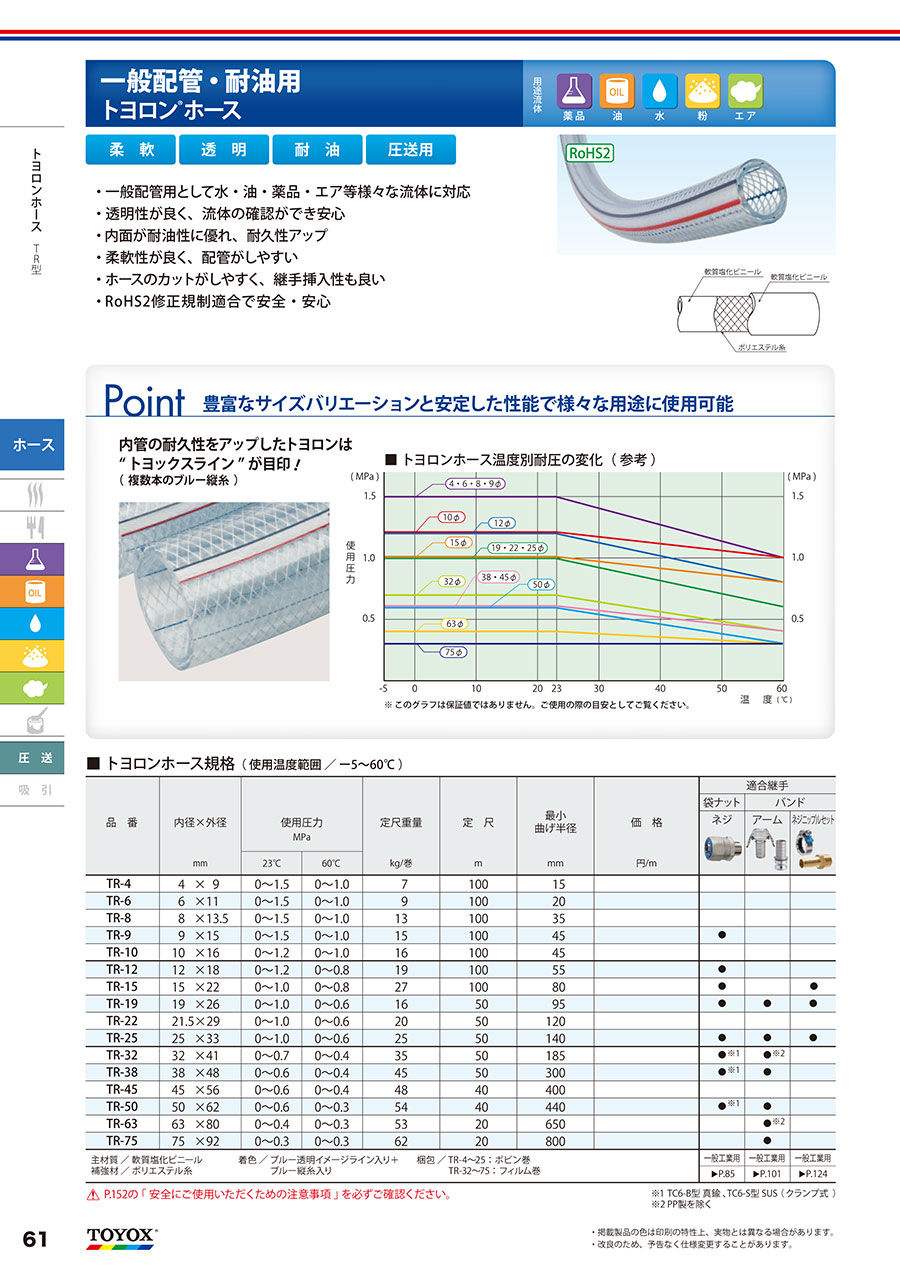

水・油・エアー用耐圧ホース[トヨロンホース TR]

外形図

製品仕様

豊富なサイズバリエーションと安定した性能で様々な用途に使用可能

内管の耐久性をアップしたトヨロンはトヨックスラインが目印！（ 複数本のブルー縦糸 ）

規格表

商品特長詳細

ご使用メリット1

• 内管は耐油性がよく硬くなりにくく長持ち
• ホースが柔らかく、継手の挿入がしやすい

ご使用メリット2

• 内径4φ～75φまでの品揃え。太いサイズ範囲にも適応可能
• 透明度が高く、流体の確認ができ安心

法規制に適合し安全・安心

• RoHS2修正規制適合

専用継手で生産性と安全性の向上

• 各種専用継手は取り付けしやすく、流体漏れやホース抜けを防止でき安全・安心

選定サポート情報

■1m単位カット型番の見方

① 型

② 呼び内径ｄ

③ カット長さ　　　※ カット長さの前に「-L」のご指定が必要です。

* 「TR-4」など、カット長さの指示がない型番の場合、呼び内径dに応じた50mや100mといった1巻単位のご注文となりますのでご注意ください。


■1m単位カット指定方法

このページ左側の絞り込み条件で、ご希望のカット長さを「定尺（m）」の値から選択してください。

性能・試験情報

トヨロンホース温度別耐圧の変化（参考）

注意・禁止事項

1.使用流体は、水、空気、油、薬品、粉体ですが、油類、薬品、粉体にご使用の場合、トヨックスホームページの耐薬品データでご確認、
　またはトヨックス お客様相談室にご相談ください。※  燃料油（ 重油、軽油、灯油、ガソリン等 ）・溶剤には使用しないでください。
2.飲用、食品用には使用しないでください。
3.ホースは使用条件により可塑剤などの配合剤等が抽出・溶出することが想定されますので、使用条件や製品への影響を事前にご確認の上ご使用ください。
4.使用温度範囲内でご使用ください。
5.使用圧力範囲内でご使用ください。
6.ホース最小曲げ半径以上でご使用ください。最小曲げ半径未満でご使用になるとホースが折れ曲がったり、耐圧力の低下につながります。
　 粉・粒体等を流される場合は、条件によって摩耗しやすい場合がありますのでホースの曲げ半径をできるだけ大きくとってください。
7. ホースカットの際、ホース端面が垂直になるようにカットしてください。垂直でない場合、漏れ・抜け等が発生する恐れがあります。
8.裸火に直接ふれたり、近づけたりしないでください。
9.ホースニップルはホースサイズに適したものをご使用ください。ニップルの表面に傷・錆等のあるものは使用しないでください。
10.ホース継手及びホースバンドは当社専用製品のご使用をおすすめします。ホースバンドは適宜増し締めしてください。
11.バンド締め部の樹脂の歪みにより、流体漏れやホース抜けの恐れがあります。針金等の過剰な締め付けはホース内外面を切り、ホース破裂が 発生する場合がありますので
　おやめください。
12.チューブ用のワンプッシュ金具は使用しないでください。ホースが破裂する場合があります。
13. ホースや継手の内面以外を流体に、接触させないようにしてください。ホース補強層に流体が浸透したり、継手部に流体が残り、雑菌の 繁殖（ 付着 ）、ホースの劣化が発生する恐
　れがあります。また、外面に付着したほこりやホースの断片（ 補強材 ）、印字インクが 混入する恐れがあります。
14. ホースの寿命は流体の物性、温度、流速、加圧、減圧の頻度に大きく影響をうけます。 始業前点検、定期点検で次のような異常や、その兆候が認められた場合、直ちに使用を中
　止し、修理または新しいホースと交換してください。
　・金具付近の異常  …   局部的な伸び、湾曲、漏れ、ふくれ、ニップルへの差し込みが浅くなった
　・外傷の有無 ………   外面の大きな傷、ヒビ割れ、補強層への浸水
　・内面の異常 ……… 内面のふくれ及び※5?離・摩耗（ ホースの補強材の露出 ）
　（ 注 ）内外面の異常の場合、流体物中にホースの?離物や補強材の断片が混入する恐れがあります。
　・その他変化が著しい場合（ 硬化、膨潤、ヒビ割れ、ふくれ等 ）
15. 屋外もしくは直射日光のあたるところでの保管はしないでください。ホース表面のベタツキやヒビ割れ等、品質劣化の原因になります。 湿度の低い、風通しの良い場所に保管してく
　ださい。また、ホース内に異物・ホコリが入らないように保管してください。
16.  焼却しないでください。燃焼時に焼却炉を傷めたり、人体に有害なガスが発生する場合があるため、産業廃棄物としてお取り扱いください。
17. 廃棄の場合は、それぞれの地域の分別処理に従ってください。

製品比較情報

専用継手

※一部ミスミでの取り扱いが無い継手もございます

	ホースサイズ		トヨコネクタ　（ナット締付けタイプ）				Wセーフティニップルセット 管用テーパーオネジ
			真鍮	真鍮	真鍮+樹脂	SUS	真鍮
			TC3-B	TC6-B	TC3-PB	TCSB	WFSN
ホース型番	呼び内径d	外径D
TR-9	9	15	○	-	○	○	-
TR-12	12	18	○	-	○	○	-
TR-15	15	22	○	-	○	○	○
TR-19	19	26	○	-	○	○	○
TR-25	25	33	○	-	○	○	○
TR-32	32	41	-	○	-	-	-
TR-38	38	48	-	○	-	-	-
TR-50	50	62	-	○	-	-	-

	ホースサイズ		カムロック
			カムロック カプラー ホースシャンク				ツインロック カプラー ホースシャンク （ロック機能付）
			アルミ	ステンレス	ブロンズ	PP	アルミ	ステンレス	ブロンズ	PP
			633C AL	633C SST	633C BR	633C PP	633CL AL	633CL SST	633CL BR	633CL PP
ホース 型番	呼び内径d	外径D
TR-19	19	26	○	○	○	○	-	-	-	-
TR-25	25	33	○	○	○	○	○	○	○	○
TR-32	32	41	○	○	○	-	○	○	○	-
TR-38	38	48	○	○	○	○	○	○	○	○
TR-50	50	62	○	○	○	○	○	○	○	○
TR-63	63	80	○	○	○	-	○	○	○	-
TR-75	75	92	○	○	○	○	○	○	○	-

	ホースサイズ		カムロック
			カムロック アダプター ホースシャンク
			アルミ	ステンレス	ブロンズ	PP
			633E AL	633E SST	633E BR	633E PP
ホース 型番	呼び内径d	外径D
TR-19	19	26	○	○	○	○
TR-25	25	33	○	○	○	○
TR-32	32	41	○	○	○	-
TR-38	38	48	○	○	○	○
TR-50	50	62	○	○	○	○
TR-63	63	80	○	○	○	-
TR-75	75	92	○	○	○	○
