食品・耐熱用耐圧ホース 塩ビ[トヨフーズホース TFB]

外形図

製品仕様

トヨフーズホースの外観

柔軟性比較

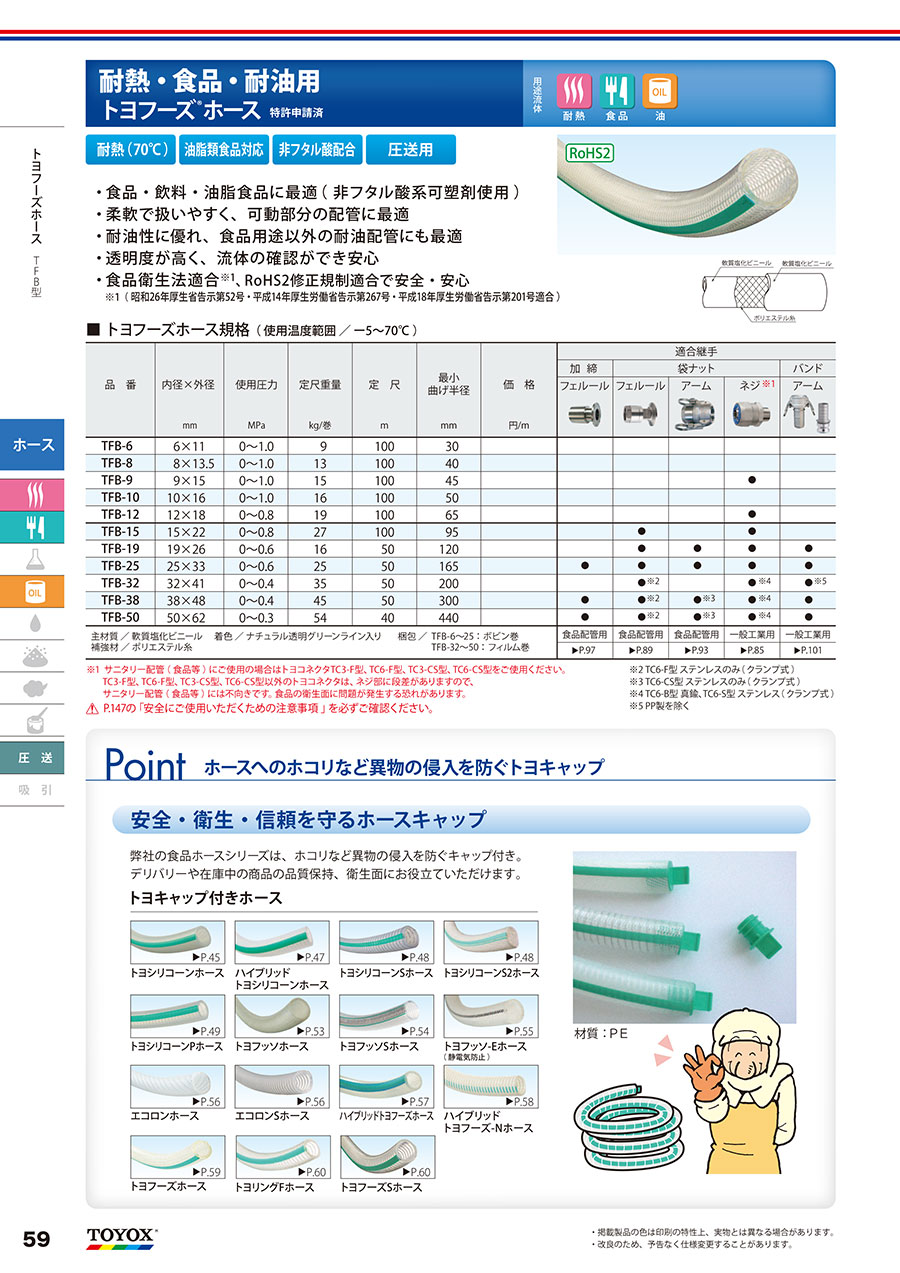

規格表

商品特長詳細

ご使用メリット1

• 食品専用なので安全・安心
• 耐油性が高く油脂食品にも対応し長寿命
• 柔軟で扱いやすく、可動部分の配管にも最適

ご使用メリット2

• 透明度が高く、食品等の流体の確認ができ安心
• 耐熱70℃で一般塩ビ製ホースに比べ使用範囲が広い

法規制に適合し安全・安心

• 食品衛生法適合（平成18年厚生労働省告示第201号適合・平成14年厚生労働省告示第267号・昭和26年厚生省告示第52号）
• RoHS2修正規制適合
  ※このホースはフタル酸系可塑剤を使用しておりません。

専用継手で生産性と安全性の向上

• 液だまりが非常に少ない構造の専用継手で食品ホース配管の分解洗浄作業を削減可能
• 各種専用継手は取り付けしやすく、流体漏れやホース抜けを防止でき安全・安心

注意・禁止事項

ホース使用前及び使用時の注意

1.使用流体は、水、飲料水・食品、空気、薬品、粉体です。
2.使用流体がホース内に滞留する場合は、樹脂臭気が内容物に移り、不快を感じる場合がありますので、ご使用前に確認してください。
3.燃料油（ 重油、軽油、灯油、ガソリン等 ）・溶剤には使用しないでください。また、潤滑油につきましては、一部使用できないものもありますので、
　ご使用前に必ずご相談ください。
4.使用温度範囲内、使用圧力範囲内でご使用ください。トヨフーズSホースを負圧使用の場合、用途・条件（ 温度・動き ）によっては
　ご使用になれない場合があります。
　負圧使用範囲の目安としてデジタルカタログをご参照ください。
5.ホースは使用条件により可塑剤などの配合剤等が抽出・溶出することが想定されますので、使用条件や製品への影響を事前にご確認の上
　ご使用ください。
6.ホースは内圧により伸び縮みしますので、余裕を持たせて配管してください。
7.加圧の際、バルブ開閉をゆっくり操作し、衝撃圧がかからないようにしてください。
8.ホースは使用する流体に応じたものをご使用ください。それ以外での使用はしないでください。
9.飲料水・食料品でのご使用の場合は、ホース内を洗浄してからご使用ください。（ 熱湯（ 80℃以下 ）30 分以内、圧力0.1MPa 以下の範囲で洗浄してください。 ）
10.ホース最小曲げ半径以上でご使用ください。最小曲げ半径未満でご使用になるとホースが折れ曲がったり、耐圧力の低下につながります。
11.粉・粒体等に使用される場合、条件によって磨耗しやすくなる場合がありますのでホースの曲げ半径をできるだけ大きくとってください。
12.継手付近で極端に曲げた状態で使用しないでください。
13.裸火に直接ふれたり、近づけたりしないでください。
14.ホースは車輌等で踏まないようにしてください。
15.ホースをつぶれた状態で使用しないでください。
16.鉄材等の硬く角張った物をホースに当てたり、強くこすり付けたりしないでください。
17.通電させないでください。ホース破裂や感電の恐れがあります。
18.ハイブリッドトヨフーズホースはねじれにくい構造になっています。機器の揺動や回転によるねじれがかからないように取り付け方向に注意してください。
19.ホースの端面や継手をタンク内の流体（ 食品・薬品等 ）に、直接、浸けないようにしてください。
　ホース補強層に流体が浸透したり、継手部に流体が残り、雑菌の繁殖（ 付着 ）、ホースの劣化が発生する恐れがあります。

注意・禁止事項

1.ホースカットの際はできるだけ新しいカッター刃をお使いください。（ 端面から補強糸が若干はみ出る場合があります ）
2.ホースカットの際、ホース端面が垂直になるようにカットしてください。垂直でない場合、漏れ・抜け等が発生する恐れがあります。
3.ハイブリッドトヨフーズホース、トヨフーズSホースをカットする場合、補強材の端末でケガをする危険がありますので、十分ご注意ください。

注意・禁止事項

1.トヨフーズホース、ハイブリッド トヨフーズホース、トヨフーズS ホースには、トヨックス製専用継手「トヨコネクタ」のご使用をお勧めします。
　専用継手以外を使用されたり、「 取扱説明書 」とは違った取り付けを行いますとホース性能が低下する恐れがあります。
2.継手取り付け後、樹脂の永久歪みにより、流体漏れ、継手抜け、またはホース破裂を引き起こす場合がありますので、
　継手タイプとホース材質特性につきましては、ご相談ください。
3.ホースニップルはホースサイズに適したものをご使用ください。また、ニップルの表面に傷、錆等のあるものは使用しないでください。
4.針金等による締め付けは絶対におやめください。
5.当カタログに記載の耐圧強度は、あくまでホース単体をトヨックス独自の試験方法で耐圧試験を行ったデータを基にしております。したがってお客様に
　おかれましては、継手への取り付け条件（ ホースニップルの形状、ホースバンドの種類、ホースバンドの本数、締め付けトルク、加締め形状等 ）
　によってホース破裂前にホース抜け等のトラブルが発生する場合があります。ホースに継手を取り付ける時は安全で効果的な継手取り付け
　方法をご選択ください。
　なお、継手の取り付け等についての技術的なお問い合わせはトヨックスお客様相談室にご相談いただきますようお願いいたします。
6.ホースバンドは適宜増し締めしてください。バンド締め部の樹脂の歪みにより流体漏れやホース抜けの恐れがあります。
7.チューブ用ワンプッシュ金具は使用しないでください。ホースが破裂する場合があります。
8.ハイブリッドトヨフーズホース取り付け時に、ねじって挿入すると補強材が突き出しケガをする恐れがありますので、ホースは継手にまっすぐ挿入してください。

注意・禁止事項

1.始業前点検…ホースご使用前にはホース外観上の異常（ 外傷、硬化、軟化、変色等 ）の有無をご確認ください。
2.定期点検…ホースのご使用期間中には、必ず1ヶ月間に1度定期点検を実施してください。

このような異常が認められた場合

ホースの寿命は流体の物性、温度、流速、加圧、減圧の頻度に大きく影響をうけます。始業前点検、定期点検で次のような異常や、その兆候
が認められた場合、直ちに使用を中止し、新しいホースと交換してください。

1.継手付近の異常…局部的な伸び、湾曲、漏れ、ふくれ、ニップルへの差し込みが浅くなった。
2.外傷の有無…外面の大きな傷、ヒビ割れ、補強層への浸潤
3.内面の異常…内面のふくれ及び?離・摩耗（ ホースの補強材の露出 ）
　（ 注 ）内外面の異常の場合、流体物中にホースの?離物や補強材の断片が混入する恐れがあります。
4.その他変化が著しい場合（ 硬化、膨潤、ヒビ割れ、ふくれ、補強層の変色等 ）

注意・禁止事項

1.屋外もしくは直射日光のあたるところでの保管はしないでください。ホース表面のベタツキやヒビ割れ等、品質劣化の原因になります。
湿度の低い、風通しの良い場所に保管してください。また、ホース内に異物・ホコリが入らないように保管してください。
2.保管時には、他の塩化ビニール製品との接触や、ゴム製品の近くでの保管はしないでください。

注意・禁止事項

1.焼却しないでください。燃焼時に焼却炉を傷めたり、人体に有害なガスが発生する場合があるため、産業廃棄物としてお取り扱いください。
2.廃棄の場合は、それぞれの地域の分別処理に従ってください。
