水・油・エアー用耐圧ホース 吸引・圧送[トヨスプリングホース TS]

外形図

製品仕様

トヨスプリングの外観

軟質塩化ビニール製のバキューム（吸引）・圧送耐圧ホースで透明性に優れ、配管の曲げがきつい箇所でも折れにくい。機械設備配管などの曲げ半径が小さい箇所や可動部のホース配管に最適。

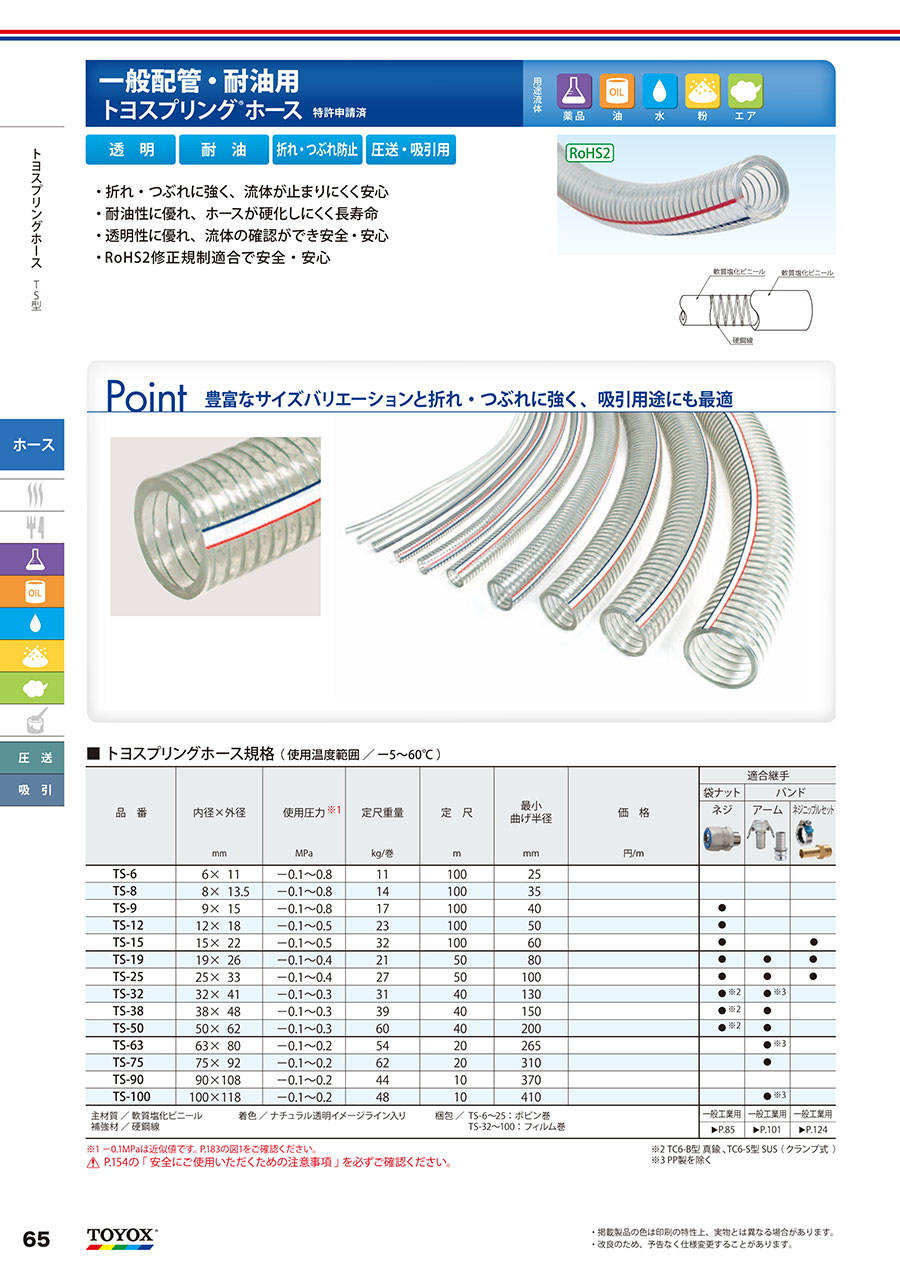

規格表

※-0.1MPaは近似値。用途・条件によっては使用できない場合がある。

選定サポート情報

1.流体輸送量アップ
折れ・スぶれに強く、復元性に優れますので、流体を効率よく、スムーズに輸送します。

2.カットしやすい
1mごとに検尺が入っていますのでハサミなどで簡単にカットでき、配管作業の時間短縮になります。

3.長寿命
耐油性に優れ、柔軟性を長時間保ちますので、長持ちします。

耐油性比較

条件:
JIS6723に準じて行う。
浸漬温度:60℃±3℃
浸漬油:2号絶縁油

特長

ご使用メリット1

• つぶれに強く、折れにくいので流量不足や流体ストップの不安解消
• 吸引・圧送用途に使用可能
• 内外管は耐油性がよく硬くなりにくく長持ち

ご使用メリット2

• ホース内面がフラットなので内部の残留物が少ない
• 内径6φ～100φまでの品揃え。太いサイズ範囲にも適応可能
• 透明度が高く、流体の確認ができ安心

法規制に適合し安全・安心

• RoHS2修正規制適合

• 各種専用継手は取り付けしやすく、流体漏れやホース抜けを防止でき安全・安心

注意・禁止事項

1.使用流体は、水、空気、油、薬品、粉体ですが、油類、薬品、粉体にご使用の場合、トヨックスホームページの耐薬品データでご確認、
  またはトヨックスお客様相談室にご相談ください。※燃料油（重油、軽油、灯油、ガソリン等）・溶剤には使用しないでください。

2.飲用、食品用には使用しないでください。

3.ホースは使用条件により可塑剤などの配合剤等が抽出・溶出することが想定されますので、使用条件や製品への影響を事前にご確認の上ご使用ください。

4.使用温度範囲内でご使用ください。減圧変形温度は、ホースを直管状態、管内を-0.1MPa（-760mmHg）に減圧した時に変形する温度です。使用限界温度ではありません。

5.使用圧力範囲内でご使用ください。
  ※-0.1MPaは近似値です。負圧使用範囲の目安として「デジタルカタログ」をご参照ください。

6.ホース最小曲げ半径以上でご使用ください。最小曲げ半径未満でご使用になるとホースが折れ曲がったり、耐圧力の低下につながります。

7.粉・粒体等を流される場合は、条件によって摩耗しやすい場合がありますのでホースの曲げ半径をできるだけ大きくとってください。

8.裸火に直接ふれたり、近づけたりしないでください。

9.ホースニップルはホースサイズに適したものをご使用ください。ニップルの表面に傷・錆等のあるものは使用しないでください。
   ホース継手及びホースバンドはトヨックス専用製品のご使用をおすすめします。ホースバンドは適宜増し締めしてください。
   バンド締め部の樹脂の歪みにより、流体漏れやホース抜けの恐れがあります。
   針金等の過剰な締め付けはホース内外面を切り、ホース破裂が発生する場合がありますのでおやめください。

10.チューブ用のワンプッシュ金具は使用しないでください。ホースが破裂する場合があります。

11.ホースの寿命は流体の物性、温度、流速、加圧、減圧の頻度に大きく影響をうけます。始業前点検、定期点検で次のような異常や、
   その兆候が認められた場合、直ちに使用を中止し、修理または新しいホースと交換してください。
  ・金具付近の異常…局部的な伸び、湾曲、漏れ、ふくれ、ニップルへの差し込みが浅くなった
  ・外傷の有無……外面の大きな傷、ヒビ割れ、補強層への浸水
  ・内面の異常……内面のふくれ及び※剝離・摩耗（ホースの補強材の露出）
  （注）内外面の異常の場合、流体物中にホースの剝離物補強材の断片が混入する恐れがあります。
  ・その他変化が著しい場合（硬化、※膨潤、ヒビ割れ、ふくれ等）

12.ホースカットの際、ホース端面が垂直になるようにカットしてください。垂直でない場合、漏れ・抜け等が発生する恐れがあります。

13.ホースをカットする場合は、補強材の端末でケガをする危険がありますので、十分ご注意ください。

14.屋外もしくは直射日光のあたるところでの保管はしないでください。ホース表面のベタツキやヒビ割れ等、品質劣化の原因になります。
   湿度の低い、風通しの良い場所に保管してください。また、ホース内に異物・ホコリが入らないように保管してください。

15.焼却しないでください。燃焼時に焼却炉を傷めたり、人体に有害なガスが発生する場合があるため、産業廃棄物としてお取り扱いください。

16.廃棄の場合は、それぞれの地域の分別処理に従ってください。
