耐熱・食品用耐圧ホース 吸引・圧送[トヨシリコーンPホース TSIP]

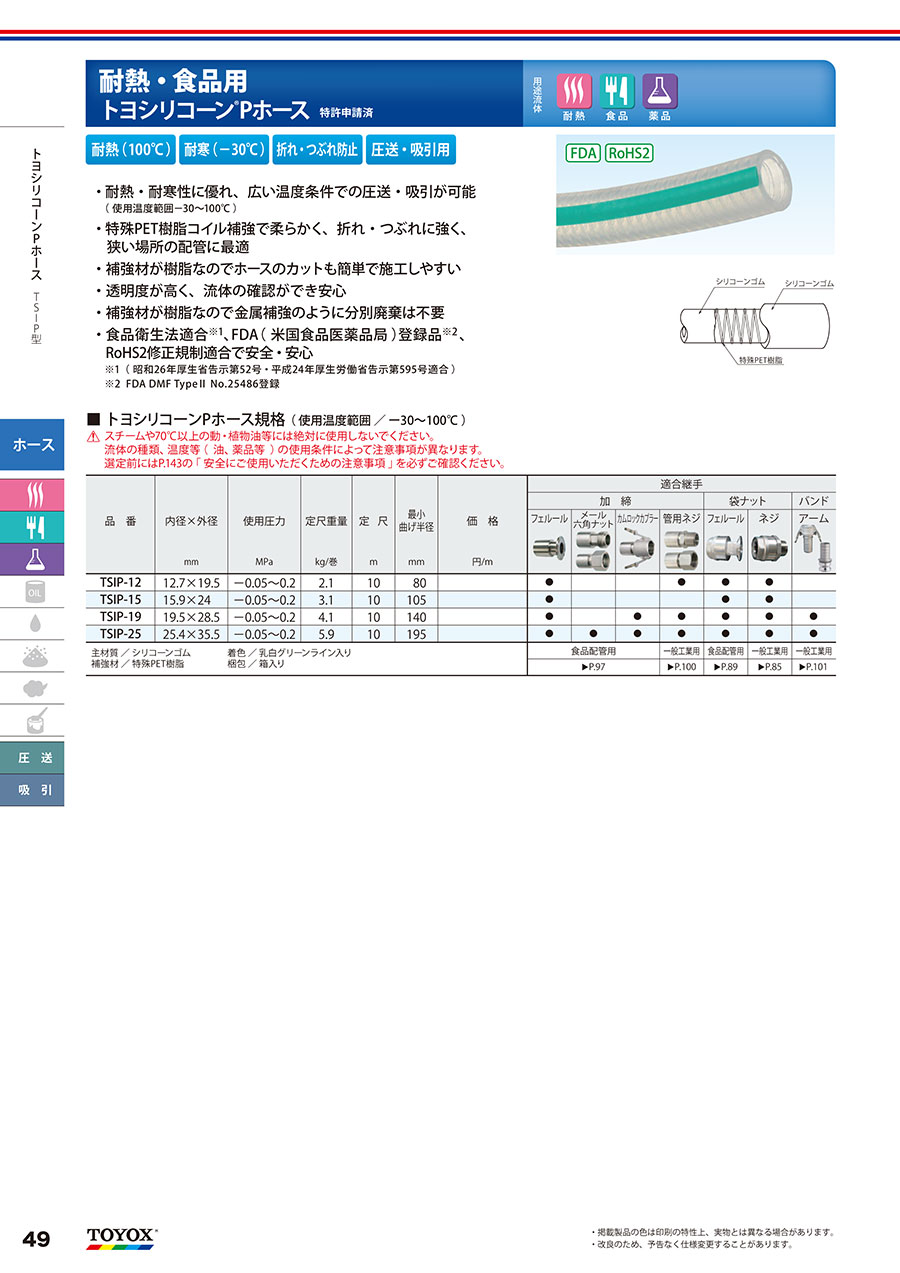

外形図

製品仕様

トヨシリコーンPの外観
※ トヨシリコーンホースシリーズには安全・安心・信頼のリピートの目印（グリーンライン）が入っている。

規格表

商品特長詳細

ご使用メリット1

• 100℃までの高温流体に適応でき、食品ホース内高温洗浄も可能（温度・使用時間条件等あり）
• マイナス30℃でも柔軟性がよく、充填・搬送用配管ホースとして使用可能
• ホースの折れやつぶれに強く、曲げのきつい配管や充填機など駆動部での配管に最適
• 折れ、つぶれによる流体ストップ等による製品ロスやトラブルを低減
• -0.05MPaまでの吸引用途にも使用可能
• 無毒で食品・飲料用途にも安全・安心

ご使用メリット2

• ホースの臭いが少なく、流体に影響を与える溶出物もないため食品飲料用等に安全・安心
• 特殊ペット樹脂製の補強材で錆びの不安なく衛生的で、トヨシリコーンSホースよりやわらかく作業性に優れる
• 補強材が金属でなく樹脂なので、つぶれても復元性があり、長寿命
• 透明度が高く、流体の確認ができ安心
• 特殊ペット樹脂製の補強材でホースカットも簡単で分別廃棄も不要

法規制に適合し安全・安心

• 食品衛生法適合（昭和26年厚生省告示第52号・平成24年厚生労働省告示第545号適合）
• FDA（米国食品医薬品局）適合及びFDA DMF TypeII No.25486登録
• RoHS2修正規制適合
  ※このホースはフタル酸系可塑剤を使用しておりません。

専用継手で生産性と安全性の向上

• 液だまりが非常に少ない構造各種専用継手で食品ホース配管の分解洗浄作業を削減可能
• 各種専用継手は取り付けしやすく、流体漏れやホース抜けを防止でき安全・安心

注意・禁止事項

ホース使用前及び使用時の注意

1.警告   ホースは使用温度範囲内及び使用圧力範囲内でご使用ください。但し、100℃を超える高温水は使用しないでください。
2.ホースは内圧により伸び縮みしますので、余裕を持たせて配管してください。
3.加圧の際バルブ開閉をゆっくり操作し、衝撃圧がかからないようにしてください。
4.負圧使用の場合、用途・条件（ 温度・動き ）によっては、ご使用になれない場合があります。
　負圧使用範囲の目安としてデジタルカタログをご参照ください。
5.ホースは使用条件により配合剤等が抽出・溶出することが想定されますので、使用条件や製品への影響を事前にご確認の上ご使用ください。
6.使用流体で油類・粉体及び毒性の強い薬品、高濃度酸、高濃度アルカリ等の場合はご使用前に必ずご相談ください。
7.シリコーンゴムは、ガス透過性が高く、流体が吸着し易い性質を持っています。
　気体を流される場合は、気体がホースを透過して、ホース表面やホース端面から漏れ出す場合があります。 また、臭い・味・色の付いた流体を流すと、臭い・味・色がホースに移る場合があります
　ので、ご注意ください。
8.ホース内を洗浄してからご使用ください〔 熱湯（100℃ ）30  分以内、圧力   0.1MPa 以下の範囲 〕。スチーム洗浄する場合は飽和水蒸気圧力
　0.2MPa（130℃）以下で短時間で行ってください。使用頻度により、寿命が短くなります。また、トヨシリコーン P ホースでスチームは使用しないで ください。また、使用流体が食品ホース内に
　滞留する場合は、ホースの臭気が内容物に移り、不快を感じる場合がありますので、ご使用前に確認 してください。
9.シリコーンゴム製ホースは、無極性有機溶剤（ ベンゼン、トルエン、ヘキサン等 ）、ハロゲン化炭化水素（ 塩化メチレン、トリクロロエタン等 ）、 高濃度の強酸、強アルカリ、鉱物油、スチーム
　での長時間使用（トヨシリコーン P ホース でスチームは使用しないでください。）、70℃以上の動・ 植物油等には絶対に使用しないでください。
10.燃料油には使用しないでください。
11.ホース最小曲げ半径以上でご使用ください。最小曲げ半径未満でご使用になるとホースが折れたり、耐圧力の低下につながります。
12.粉・粒体等に使用される場合、条件によって摩耗しやすくなる場合がありますのでホースの曲げ半径をできるだけ大きくとってください。
13.継手付近で極端に曲げた状態で使用しないでください。
14.裸火には直接ふれたり、近づけないようにしてください。
15.ホースは車輌等で踏まないようにしてください。
16.ホースをつぶれた状態で使用しないでください。
17.鉄材等の硬く角張った物をホースに当てたり、強くこすり付けたりしないでください。
18.継手付近のホースに屈曲や応力などの負荷が加わった場合、ニップル竹の子部でホース内管を切ってホース破裂発生の恐れがあります。
19.シリコーンゴム製ホースは、従来の軟質塩化ビニール製ホースに比べ切れやすいため、傷をつけないようご注意ください。
20.通電させないでください。ホース破裂や感電の恐れがあります。
21.ホースや継手を流体に、接触させないようにしてください。 ホース補強層に流体が浸透したり、継手部に流体が残り、雑菌の繁殖（ 付着 ）、ホースの劣化が発生する恐れがあります。
　また、外面に付着したほこりやホース断片（ 補強材 ）が混入する恐れがあります。

注意・禁止事項

1.耐圧、耐熱性能保持のため、糸による補強は特殊な編み方をしております。
　（ 不用意にカットすると、糸がほつれ、糸が欠落する場合がありますので、ご注意ください ）
2.ホースカットの際は、できるだけ新しいカッター刃で、ホース端面が垂直になるようにカットしてください。 垂直でない場合、漏れ、抜け等が発生する恐れがあります。
3.トヨシリコーン S ホース、トヨシリコーン S2ホース、トヨシリコーン P ホース、ハイブリッドトヨシリコーンホースをカットする場合、補強材の端面 でケガをしたり、ホースに穴をあける危険が
　ありますので、取り扱いには十分ご注意ください。

注意・禁止事項

1.トヨシリコーンホース、ハイブリッドトヨシリコーンホース、トヨシリコーンS、トヨシリコーンPホースには、 トヨックス製専用継手「トヨコネクタ」の使用をお勧めします。専用継手以外を使用
　されたり、「 取扱説明書 」とは違った取り付けを行いますと ホース性能が低下する恐れがあります。
2.竹の子継手の末端部分は極力丸み（ 0.3R以上 ）を付けてください。特にシリコーンゴム製ホースは従来の軟質塩化ビニール製ホースに比べ 切れやすいため十分ご注意ください。
3.ホースやホースニップルの竹の子部に油類をつけたり、火であぶったりしないでください。入りにくい場合はぬるま湯でホースをあたためてから ホースニップルを挿入してください。
4.ホースニップルの竹の子部はホースに完全に差し込んでください。
5.チューブ用のワンプッシュ継手は使用しないでください。ホースが破裂する場合があります。
6.ホースバンドはニップル竹の子部の中央で締め、ホースの外層が切れないようにご注意ください。19φ以上の大口径ホースはホースバンドを2本以上使うなど多本掛けを行ってください。
7.ホースバンドは適宜増し締めしてください。特に高温時にはホースが軟化しますのでご注意ください。
8.+-ドライバーをご使用の場合は手を傷つけないようご注意ください。
9.下記内容でご使用されますと、ホース内管を切ってホース破裂が発生する場合がありますのでおやめください。
　・ホースバンドのかわりに針金等で過剰に締める。
　・ホースバンド脱着時にハンマー等でホースに衝撃を加える。
　・ホースニップルの表面に傷、錆のある継手を使用する。
10.当カタログに記載の耐圧強度は、あくまでホース単体をトヨックス独自の試験方法で耐圧試験を行ったデータを基にしております。 したがってお客様におかれましては、金具へのセットの条件（ ホース
　ニップルの形状、ホースバンドの種類、ホースバンドの本数、締め付けトルク、 加締め形状等 ）によってホース破裂前にホース抜け等のトラブルが発生する場合があります。ホースに継手をセット
　される時は安全で効果的な継手 セット方法をご選択ください。なお、継手セット等についての技術的なお問い合わせは弊社お客様相談室にご相談いただきますようお願い いたします。

注意・禁止事項

1.始業前点検…ホースご使用前にはホース外観上の異常（外傷、硬化、軟化、変色等）の有無をご確認ください。
2.定期点検…ホースのご使用期間中には、必ず 1 ヶ月間に 1 度定期点検を実施してください。

このような異常が認められた場合
 ホースの寿命は流体の物性、温度、流速、加圧、減圧の頻度に大きく影響をうけます。始業前点検、定期点検で次のような異常や、その兆候 が認められた場合、直ちに使用を中止し、新しいホースと交換してください。
1.継手付近の異常…局部的な伸び、湾曲、漏れ、ふくれ、ニップルへの差し込みが浅くなった。
2.外傷の有無…外面の大きな傷、ヒビ割れ、補強層への浸潤
3.内面の異常…内面のふくれ及び※5?離・摩耗（  ホースの補強材の露出  ）
　（ 注 ）内外面の異常の場合、流体物中にホースの?離物や補強材の断片が混入する恐れがあります。
4.その他変化が著しい場合（  硬化、※6膨潤、ヒビ割れ、ふくれ、流体の臭い・味・色の吸着、補強層の変色等 ）

注意・禁止事項

1.屋外もしくは直射日光のあたるところでの保管はしないでください。ホース表面のベタツキやヒビ割れ等、品質劣化の原因になります。 湿度の低い、風通しの良い場所に保管してください。また、
　ホース内に異物・ホコリが入らないように保管してください。
2.保管時には、他の塩化ビニール製品との接触や、ゴム製品の近くでの保管はしないでください。

注意・禁止事項

1.焼却しないでください。燃焼時に焼却炉を傷めたり、人体に有害なガスが発生する場合があるため、産業廃棄物としてお取り扱いください。
2.廃棄の場合は、それぞれの地域の分別処理に従ってください。
