メカニカル部品技術窓口
ダクタイル鉄製汎用Y形20Kストレーナねじ込み
- 通常単価(税別)
- 15,868円
- 税込単価
- 17,455円
ダクタイル鉄製Y形ストレーナになります。【本体材質】ダクタイル鉄
詳細情報を確認する- 使用流体
- 水 / 空気 / 油 / ガス
- 形状
- Y形
- 呼び圧力
- 20K
- 本体材質
- ダクタイル鉄
- 供給側 接続種類
- Rc
- 制御側 接続種類
- Rc
- 最高使用圧力 (MPa)
- 2.75
20FDY-10Aの仕様・寸法情報
使用流体
水 / 空気 / 油 / ガス
形状
Y形
呼び圧力
20K
本体材質
ダクタイル鉄
供給側 接続種類
Rc
供給側 配管ねじの呼び
3/8B(10A)
制御側 接続種類
Rc
制御側 配管ねじの呼び
3/8B(10A)
最高使用圧力(MPa)
2.75
-
-
商品情報
外形図
製品仕様
| 呼び径 | 20FDY | ||
|---|---|---|---|
| B | A | L | H |
| 3/8 | 10 | 80.0 | 65.0 |
| 1/2 | 15 | 85.0 | 65.0 |
| 1 | 25 | 115.0 | 83.0 |
| 1 1/4 | 32 | 135.0 | 120.0 |
| 1 1/2 | 40 | 150.0 | 130.0 |
| 2 | 50 | 180.0 | 152.0 |
| ボデー | FCD-S | |
|---|---|---|
| カバー | FCD-S | |
| プラグ | SUS304 | |
| ガスケット | 非石綿シート | |
| スクリーン | 304ステンレス板で補強された 内網40メッシュステンレス網線網 | |
| 接続形状 | ねじ込み：JIS B0203 | |
| 最高許容圧力 | ・-10℃-+120℃の静流水：2.0MPa ・-10℃-+220℃の蒸気・空気・ガス・油・脈動水：2.5MPa ・300℃の蒸気・空気・ガス・油・脈動水：2.3MPa ・350℃の蒸気・空気・ガス・油・脈動水：2.0MPa | |
| ●備考 | 公共建築工事標準仕様書適合品：1/2B-2B | |

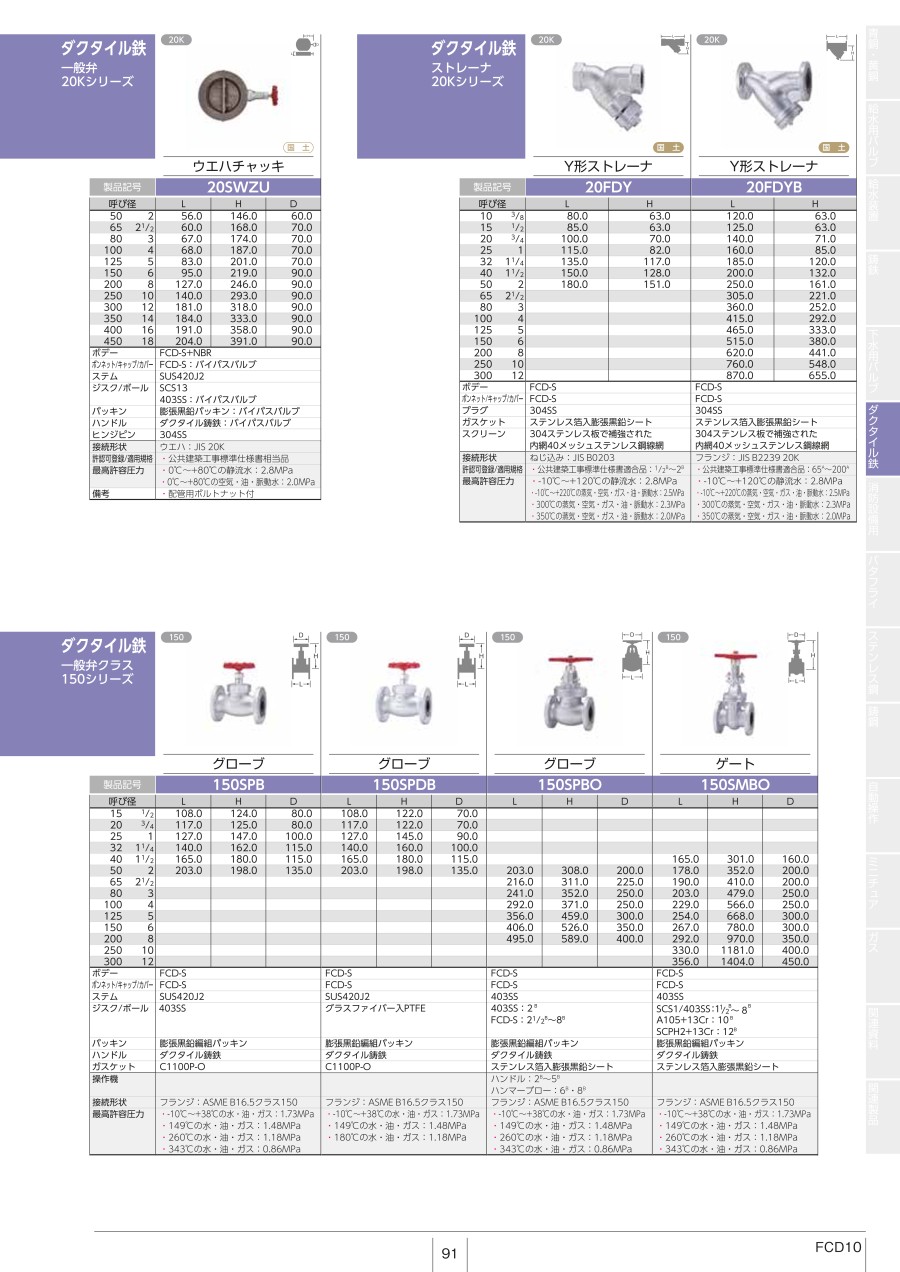

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。ダクタイル鉄製汎用Y形20Kストレーナねじ込みの型番20FDY-10Aのページです。
型番20FDY-10Aに関する仕様情報を記載しております。
