キッツ

ダクタイル鉄製汎用Y形10Kストレーナフランジ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 11,899円～106,687円

税込単価: 13,089円～117,356円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

キッツ

青銅製汎用クラス150（10K）ストレーナねじ込み

4.8

通常価格(税別)： 3,792円 (税込価格：4,171円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

キッツ

ダクタイル鉄製汎用Y形10Kストレーナねじ込み

通常価格(税別)： 4,067円 (税込価格：4,474円)

通常出荷日：在庫品1日目

・ダクタイル鉄製Y形ストレーナです。【使用流体】水 / 空気 / 油 / ガス

詳細情報を確認する

使用流体
水 / 空気 / 油 / ガス
形状
Y形
呼び圧力
10K
本体材質
ダクタイル鉄
供給側接続種類
フランジ（フラットフェイス）
制御側接続種類
フランジ（フラットフェイス）
最高使用圧力 (MPa)
1.4

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番	ボデー	キャップ	カバー	ガスケット	プラグ	スクリーン	接続形状
10FDYBF	FCD-S	C3771BE：15A～40A	FCD-S：50A～300A	非石綿シート	SUS304	60°千鳥抜きステンレス打抜板	フランジ（フラットフェイス）： JIS B2239 10K
10FDYBFK	FCD-S	C3771BE：15A～40A	FCD-S：50A～300A	非石綿シート	SUS304	304ステンレス板で補強された内網40メッシュステンレス鋼線網	フランジ（フラットフェイス）： JIS B2239 10K

■最高許容圧力

-10℃～+120℃の静流水：1.4MPa
-10℃～+220℃の蒸気・空気・ガス・油・脈動水：1.2MPa
300℃の蒸気・空気・ガス・油・脈動水：1.0MPa
15A～40A：最高使用温度200℃以下

■備考（10FDYBFKのみ）

公共建築工事標準仕様書適合品：65A～300A

規格表

10FDYBF

型番	呼び径		L	H
型番	B	A	L	H
10FDYBF-15A	1/2	15	125.0	57.0
10FDYBF-20A	3/4	20	140.0	63.0
10FDYBF-25A	1	25	150.0	77.0
10FDYBF-32A	1 1/4	32	170.0	90.0
10FDYBF-40A	1 1/2	40	190.0	100.0
10FDYBF-50A	2	50	230.0	138.0
10FDYBF-65A	2 1/2	65	305.0	212.0
10FDYBF-80A	3	80	360.0	242.0
10FDYBF-100A	4	100	415.0	284.0
10FDYBF-125A	5	125	465.0	325.0
10FDYBF-150A	6	150	515.0	370.0
10FDYBF-250A	10	250	680.0	536.0
10FDYBF-300A	12	300	800.0	625.0

10FDYBFK

型番	呼び径		L	H
型番	B	A	L	H
10FDYBFK-15A	1/2	15	125.0	57.0
10FDYBFK-20A	3/4	20	140.0	63.0
10FDYBFK-25A	1	25	150.0	77.0
10FDYBFK-32A	1 1/4	32	170.0	90.0
10FDYBFK-40A	1 1/2	40	190.0	100.0
10FDYBFK-50A	2	50	230.0	138.0
10FDYBFK-65A	2 1/2	65	305.0	212.0
10FDYBFK-80A	3	80	360.0	242.0
10FDYBFK-100A	4	100	415.0	284.0
10FDYBFK-125A	5	125	465.0	325.0
10FDYBFK-150A	6	150	515.0	370.0
10FDYBFK-200A	8	200	580.0	462.0
10FDYBFK-250A	10	250	680.0	536.0
10FDYBFK-300A	12	300	800.0	625.0

型番リスト

表示件数

型番

供給側管フランジの呼び	制御側管フランジの呼び	スクリーン	最小発注数量

1/2B(15A)	1/2B(15A)	60°千鳥抜きSUS打抜板	1個
3/4B(20A)	3/4B(20A)	60°千鳥抜きSUS打抜板	1個
1B(25A)	1B(25A)	60°千鳥抜きSUS打抜板	1個
1 1/4B(32A)	1 1/4B(32A)	60°千鳥抜きSUS打抜板	1個
1 1/2B(40A)	1 1/2B(40A)	60°千鳥抜きSUS打抜板	1個
2B(50A)	2B(50A)	60°千鳥抜きSUS打抜板	1個
2 1/2B(65A)	2 1/2B(65A)	60°千鳥抜きSUS打抜板	1個
3B(80A)	3B(80A)	60°千鳥抜きSUS打抜板	1個
4B(100A)	4B(100A)	60°千鳥抜きSUS打抜板	1個
5B(125A)	5B(125A)	60°千鳥抜きSUS打抜板	1個
6B(150A)	6B(150A)	60°千鳥抜きSUS打抜板	1個

通常単価(税別) (税込単価)	通常出荷日

12,411円 ( 13,652円 )	3日目
11,899円 ( 13,089円 )	2日目
16,555円 ( 18,211円 )	2日目
14,181円 ( 15,599円 )	3日目
23,222円 ( 25,544円 )	2日目
21,325円 ( 23,458円 )	2日目
32,344円 ( 35,578円 )	2日目
55,552円 ( 61,107円 )	2日目
63,410円 ( 69,751円 )	2日目
82,620円 ( 90,882円 )	2日目
106,687円 ( 117,356円 )	3日目

詳細情報

基本情報

基本情報

・ダクタイル鉄製Y形ストレーナです。【使用流体】水 / 空気 / 油 / ガス

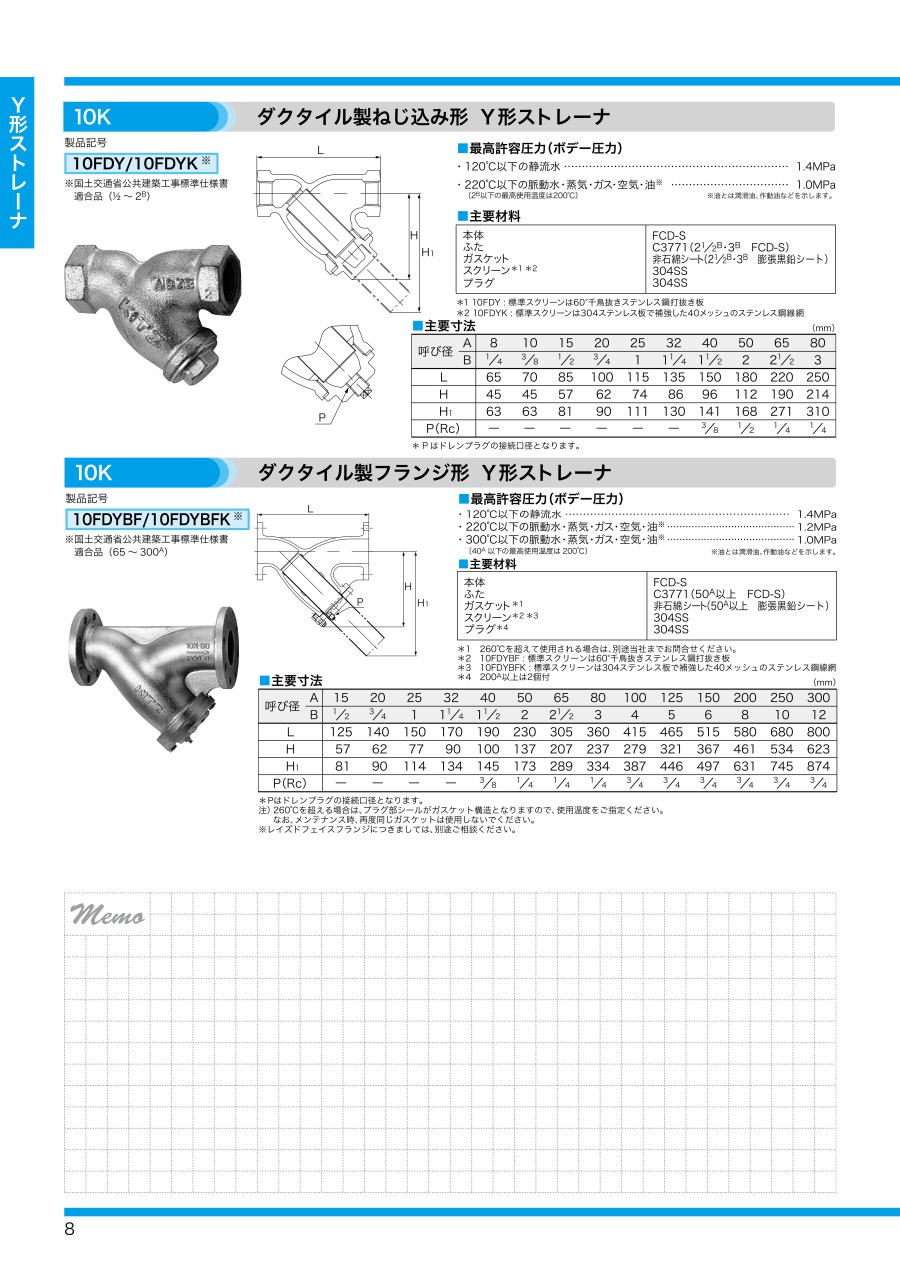

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
