青銅製汎用400型ボールバルブ（三方）ねじ込み

外形図

※図はＴポートです。

製品仕様

JIS B0203：有効ねじ長さ・基準径の位置はキッツの標準寸法です。
・バルブに直接レバーハンドルを取り付けている構造です。
・レバーハンドルを90°回すことにより、フォーム（バルブの流路）を切り換えます。
 ［！］Tポート：T4Tのミスミでのお取り扱いはパターン２のみです。

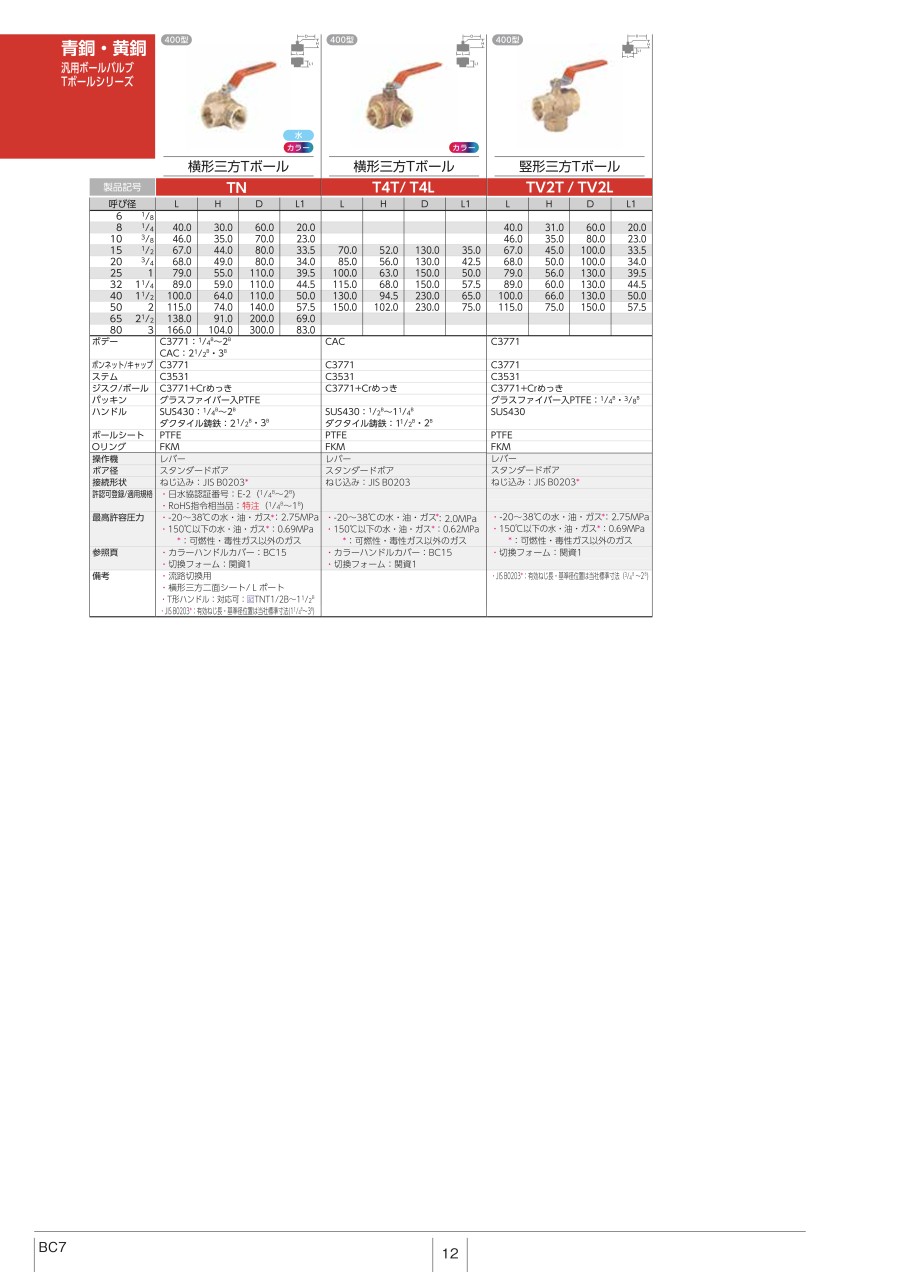

規格表

フォームとパターン

切り換えフォームと流体の流れ

バルブ名称	切り替えフォーム	流体の流れ
横型 3方４面シート Ｌポート		１.ポートＡとＣの流路をポート    ＢとＣの流路に切り替え。    ２.閉止しているポートの圧力P2が    P1より高い場合は圧力の低い    方へ漏れを生じます。
横型 3方４面シート Ｔポート	パターン２（標準)	［！］ミスミでのお取り扱いは  パターン２のみです。    １.パターン2：フォーム1とフォーム2    の切り換えです。    ２.閉止しているポートの圧力P2が    P1より高い場合は圧力の低い    方へ漏れを生じます。
横型 3方４面シート Ｔポート	パターン１	１.パターン1・3・4はミスミでのお取り    扱いはありません。    ２.それぞれのフォームにより切り換え、    分流および混合ができます。    ３.閉止しているポートの圧力P2が    P1より高い場合は圧力の低い    方へ漏れを生じます。    ・パターン1：フォーム4とフォーム1  ・パターン3：フォーム3とフォーム4  ・パターン4：フォーム2とフォーム3
	パターン３
	パターン４

 ［！］Tポート：T4Tのミスミでのお取り扱いはパターン２のみです。
 ［！］他のパターンへの切り替えは、レバーストッパ位置でボールの位置を組み換えることにより、フォームを任意に選択できます。

・Ｔポートタイプ、パターン切り換え方法。（パターン２からの切り換えの場合）
 ①弁棒上のマークを確認しながら、ボールの向きがフォーム１の位置になるようハンドルをストッパ位置まで回転させる。
 ②弁棒からハンドル押さえナットを取り外す。
 ③座金、ハンドルを取り外す。
 ④弁棒上のマークを確認しながら、弁棒を回しボールを任意のフォーム位置へ90°づつ回転させる。
   パターン１の場合はフォーム４位置へ。
   パターン３の場合はフォーム３位置へ。
   パターン４の場合はフォーム２位置へ。
 ⑤弁棒にハンドル、座金を取り付ける。
   （ハンドル向きに注意。外した時と同じ向きに取り付ける）
 ⑥ハンドル押さえナットを取り付ける。
