メカニカル部品技術窓口
ステンレス鋼製汎用20Kボールバルブフランジ
- 通常単価(税別)
- 302,584円
- 税込単価
- 332,842円
通常出荷日：10日目
キッツ ボールバルブ ステンレス鋼製汎用20Kボールバルブフランジ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
－閉じる
20UTDZ-100Aの仕様・寸法情報
本体形状
ストレート
本体材質
[ステンレス鋳鋼] SCS13A
使用流体
水
呼び圧力
20K
ボールバルブ種類
フルボア
供給側 接続種類
[管フランジ] 管フランジ
供給側 管フランジの呼び
4B(100A）
制御側 接続種類
[管フランジ] 管フランジ
制御側 管フランジの呼び
4B(100A）
ハンドル形状
レバー
本体ライニング
なし
操作方式
手動式
ガスケット材質
PTFE
-
-
商品情報
外形図
製品仕様
| 操作機 | レバー |
|---|---|
| ボデー | SCS13A |
| キャップ | SCS13A |
| ステム | SUS304 |
| ボール | SCS13A／SUS304 |
| ボールシート | ハイパタイト®PTFE |
| パッキン | PTFE |
| ガスケット | PTFE |
| ハンドル | FCD450-10+SGP |
| 方式 | フローティング |
| ボア径 | フルボア |
| 接続形状 | フランジ：JIS B2220 20K |
| 最高許容圧力 | 圧力-温度基準：SUS53 |
| 備考 | ・静電防止 ・ステム飛出防止 ・ファイアセーフ構造 ・ISO5211対応 ・ギア操作機：対応可 |
規格表
| 呼び径 | L | H | D |
|---|---|---|---|
| 100A | 305.0 | 251.0 | 750.0 |

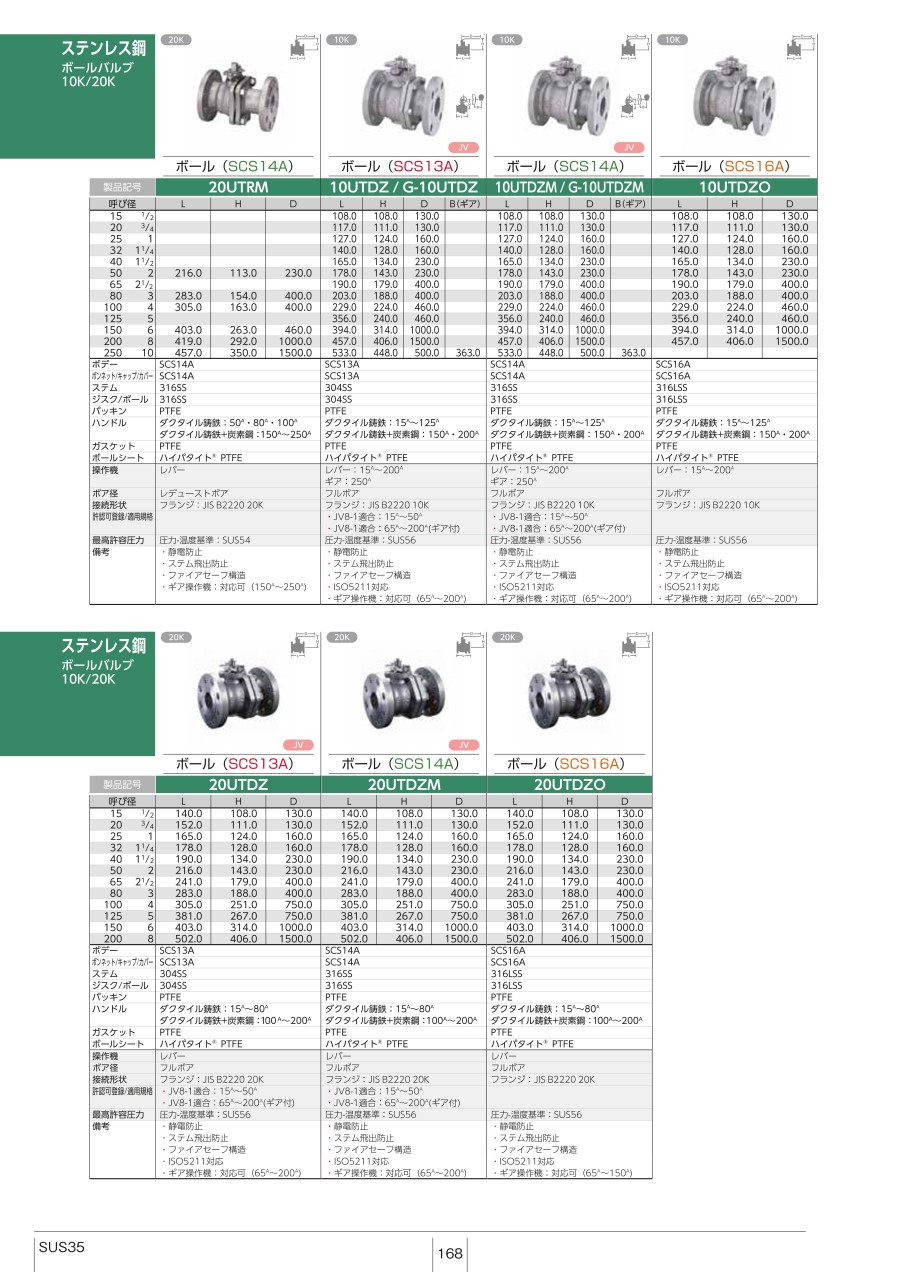

カタログ
