大阪サニタリー

溶接式異径偏心ヘルール

溶接式異径偏心ヘルール
未確定：候補が13型番あります。
数量：

商品情報

外形図

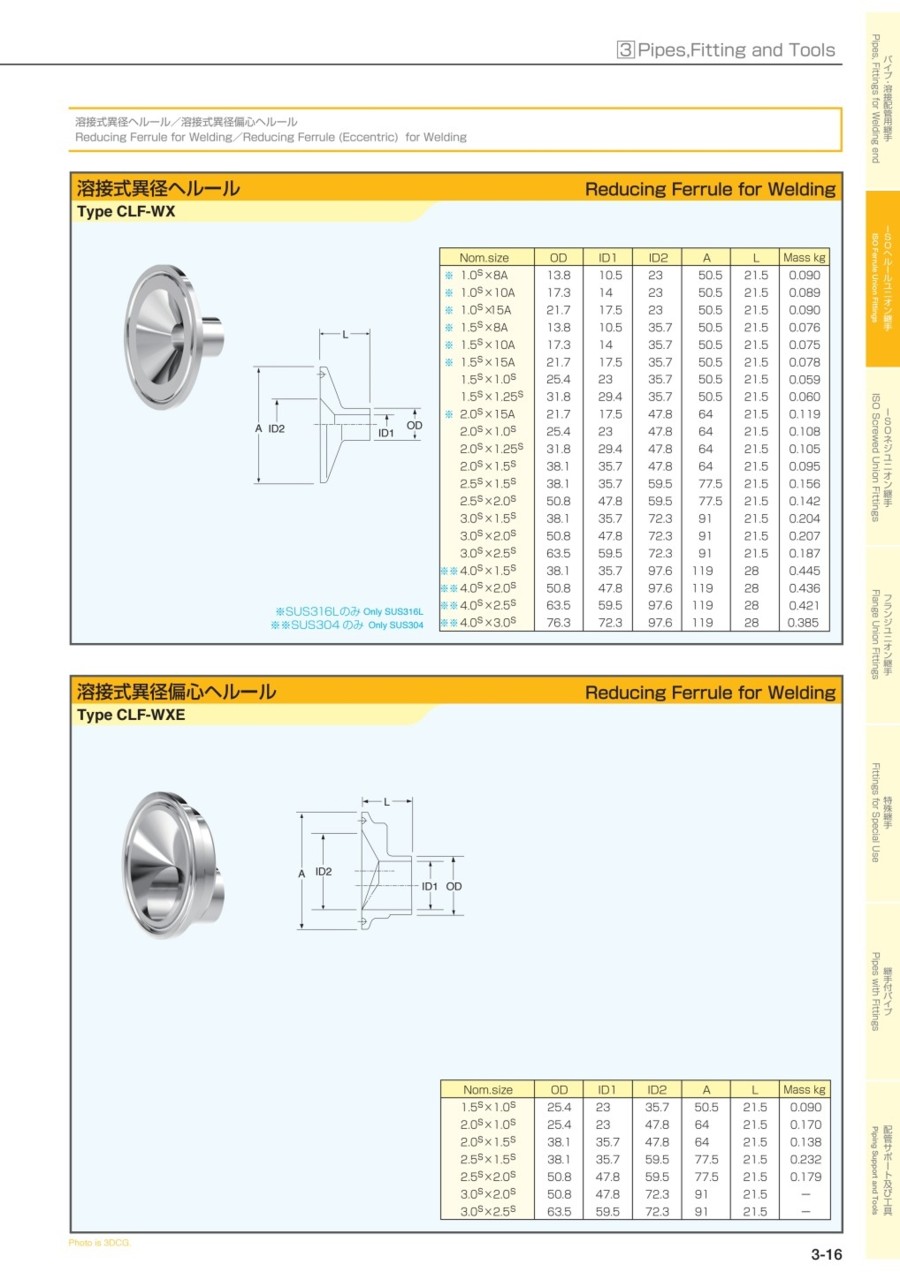

溶接式異径偏心ヘルール 外形図

規格表

溶接式異径偏心ヘルール 規格表

型番リスト

表示件数
  • 1
    • 型番
    CLF-WXE-304-1.5SX1.0S
    CLF-WXE-304-2.0SX1.5S
    CLF-WXE-304-2.5SX1.5S
    CLF-WXE-304-2.5SX2.0S
    CLF-WXE-304-3.0SX2.0S
    CLF-WXE-304-3.0SX2.5S
    CLF-WXE-316L-1.5SX1.0S
    CLF-WXE-316L-2.0SX1.0S
    CLF-WXE-316L-2.0SX1.5S
    CLF-WXE-316L-2.5SX1.5S
    CLF-WXE-316L-2.5SX2.0S
    CLF-WXE-316L-3.0SX2.0S
    CLF-WXE-316L-3.0SX2.5S

    外径呼び 1（範囲）

    外径呼び２（範囲）

    継手 材質

    内径d(d1)

    (φ)

    内径d2

    (φ)

    外径呼び１

    外径呼び 2

    		最小発注数量
    ～2.0S
    ～2.0S
    SUS304
    35.7
    23
    1.5S
    1.0S
    1個
    ～2.0S
    ～2.0S
    SUS304
    47.8
    35.7
    2.0S
    1.5S
    1個
    2.1S～4.5S
    ～2.0S
    SUS304
    59.5
    35.7
    2.5S
    1.5S
    1個
    2.1S～4.5S
    ～2.0S
    SUS304
    59.5
    47.8
    2.5S
    2.0S
    1個
    2.1S～4.5S
    ～2.0S
    SUS304
    72.3
    47.8
    3.0S
    2.0S
    1個
    2.1S～4.5S
    2.1S～4.5S
    SUS304
    72.3
    59.5
    3.0S
    2.5S
    1個
    ～2.0S
    ～2.0S
    SUS316L
    35.7
    23
    1.5S
    1.0S
    1個
    ～2.0S
    ～2.0S
    SUS316L
    47.8
    23
    2.0S
    1.0S
    1個
    ～2.0S
    ～2.0S
    SUS316L
    47.8
    35.7
    2.0S
    1.5S
    1個
    2.1S～4.5S
    ～2.0S
    SUS316L
    59.5
    35.7
    2.5S
    1.5S
    1個
    2.1S～4.5S
    ～2.0S
    SUS316L
    59.5
    47.8
    2.5S
    2.0S
    1個
    2.1S～4.5S
    ～2.0S
    SUS316L
    72.3
    47.8
    3.0S
    2.0S
    1個
    2.1S～4.5S
    2.1S～4.5S
    SUS316L
    72.3
    59.5
    3.0S
    2.5S
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,029円
    ( 4,432円 )
    8日目
    4,539円
    ( 4,993円 )
    8日目
    5,556円
    ( 6,112円 )
    8日目
    5,556円
    ( 6,112円 )
    8日目
    7,586円
    ( 8,345円 )
    8日目
    7,586円
    ( 8,345円 )
    8日目
    4,434円
    ( 4,877円 )
    12日目
    5,107円
    ( 5,618円 )
    8日目
    5,107円
    ( 5,618円 )
    8日目
    6,348円
    ( 6,983円 )
    8日目
    6,348円
    ( 6,983円 )
    8日目
    9,145円
    ( 10,060円 )
    8日目
    9,432円
    ( 10,375円 )
    8日目
  • 1

    • 詳細情報

    基本情報

    国産（日本製）ISO規格準拠。
    【特長】
    ・ISO規格ネジユニオン継手は、ACME（アクメ）ネジを利用したユニオンです。
    ・ユニオンは締付けたときにパイプ内面とシール面が一致する構造になっています。
    ・溶接式クランプユニオンは、アルゴンアークTIG溶接にてサニタリーパイプと接合されます。
    ・なお、溶接される部分の内外径寸法は、JIS-G-3447ステンレス鋼サニタリー管寸法に準ずる寸法になっています。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
